CSWA认证练习用皮耶萨机械零件结构

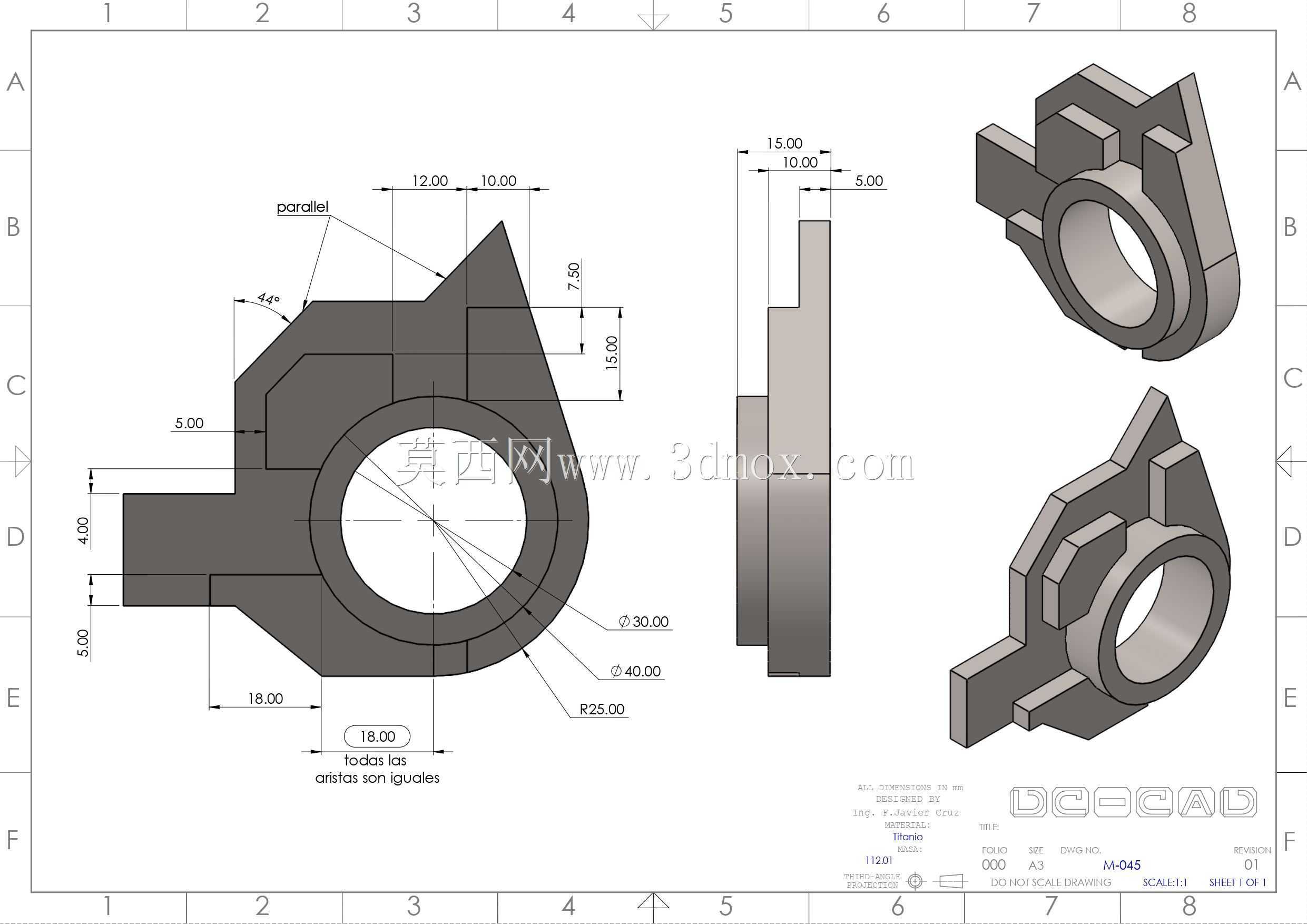

　　该零件是CSWA技能认证练习中典型的异形支座类结构，日常在小型传动机构、检测设备的定位支撑环节中较为常见，核心作用是为轴类回转零件提供稳定的安装基准，同时通过自身异形轮廓适配设备内部紧凑的安装空间，避免与周边其他运动部件产生干涉。从结构设计逻辑来看，主体采用带安装凸耳的环形基座结构，中心的通孔为回转配合面，分别标注有Φ30、Φ40、R25等尺寸，其中Φ30内孔用于与配套轴件形成间隙配合，承担径向定位作用，孔壁的加工精度直接决定了轴件回转时的同轴度表现，建模时需要优先保证该特征的尺寸公差与形位公差要求。零件向外延伸的异形安装耳是结构设计的重点，耳片上设置有多个定位安装面，分别标注有12mm、10mm、5mm、18mm等线性尺寸，

　　以及44°的角度定位尺寸，这些安装面用于和设备机架上的对应定位块贴合，通过螺栓穿过耳片上的预留孔完成零件的固定，耳片的轮廓采用折线与圆弧过渡结合的形式，既保证了安装时的定位可靠性，又尽可能削减了零件的整体重量，降低材料消耗。零件的轴向厚度方向设置有阶梯结构，标注有15mm、7.5mm、5mm等厚度尺寸，阶梯面的存在一方面为轴件的轴向限位提供了贴合面，另一方面也在零件与安装面之间留出了走线或避让其他小零件的空隙，避免装配时出现硬干涉。建模过程中需要先绘制主体环形的基准草图，以中心孔的圆心作为全局坐标原点，依次向外绘制环形轮廓与安装耳的外轮廓，标注所有线性与角度尺寸后完成主体拉伸，再对阶梯面进行切除拉伸操作，

　　最后对所有锐边进行倒圆角处理，避免应力集中。从安装边界来看，零件整体在X方向的最大尺寸为43mm左右，Y方向的最大尺寸为40mm左右，轴向厚度最大为15mm，安装时需要保证中心孔的轴线与配套轴的轴线同轴度误差不超过0.02mm，安装耳的贴合面与机架定位面的贴合率不低于85%，才能保证后续轴件运转时不会出现偏磨、异响等问题。这类练习零件的建模过程，核心是训练工程师对异形轮廓尺寸的读取能力、基准选择的合理性，以及对零件装配关系的理解，很多初学者在绘制这类零件时容易忽略角度尺寸的定位作用，导致安装耳的轮廓位置出现偏差，最终装配时无法和周边零件匹配，实际生产中这类零件多采用铝合金或45号钢加工，铝合金材质多用于对重量有要求的检测设备中，45号钢材质则用于负载稍大的传动支撑场景，加工时需要重点保证中心孔的表面粗糙度与安装面的平面度，避免影响装配精度。
