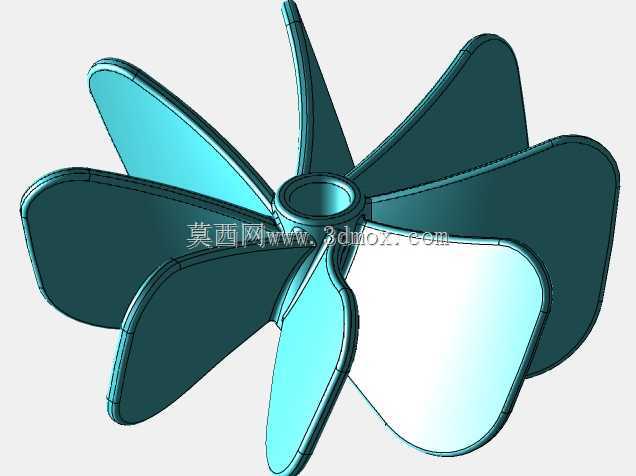

六叶轴流叶轮结构三维设计

　　该叶轮结构为轴流式流体做功部件，核心应用场景覆盖低压通风送风、小型流体输送、散热系统动力端等工况，在民用通风设备、小型冷却单元、低扬程流体输送装置中作为核心做功元件使用，依靠叶片旋转时对流体的轴向推压作用，实现流体的定向输送与动能传递。从实际用途来看，这类六叶轴流叶轮相比少叶结构，在相同转速下能够输出更均匀的流体流场，有效降低叶片通过频率带来的脉动振动，适合对运行平稳性有一定要求的低压流体输送场景，比如设备机柜散热风道、小型工位送风装置、低阻力管道增压单元等场景都能适配，不需要过高的输出压头，更侧重流体输送的均匀性与运行静音表现。

　　在功能特性设计上，该叶轮采用等厚叶片加圆滑过渡叶型的设计思路，叶片从轮毂连接处到叶尖位置做了连续的曲面扭转，保证不同半径位置的叶片翼型安装角匹配对应线速度下的流体入流角度，避免叶根位置入流角过大造成流动分离，同时叶尖位置做了圆弧收边处理，减少叶尖间隙带来的回流损失。轮毂部分采用中心通孔加环形凸台的结构，中心通孔用于和驱动轴配合传递扭矩，环形凸台既提升了轮毂自身的结构刚度，也为叶片根部提供了足够的连接支撑面，避免叶片根部应力集中造成的疲劳损坏。叶片数量设置为六片，沿轮毂周向均匀分布，相邻叶片间的流道宽度均匀，能够让流体在流道内平稳加速，减少流道内的涡流损耗，相比三叶、四叶结构，相同风量需求下可以适当降低运行转速，进一步控制旋转噪声水平。

　　从设计思路层面，建模过程中优先保证叶片曲面的连续性，每一片叶片的型面都通过多截面曲面拟合生成，叶根与轮毂的连接处做了大圆角过渡处理，既降低应力集中系数，也减少流体在连接位置的流动阻力。叶片的前缘做了圆滑导圆处理，能够适应不同入流角度的来流，降低前缘位置的流动冲击损失，后缘则做了轻微的削薄处理，减少叶片尾迹的涡流强度，提升出口流场的均匀度。整体结构没有额外的分体式连接件，所有叶片与轮毂为一体化结构，既适合注塑成型的批量生产工艺，也能满足3D打印单件试制的结构强度要求，不需要额外的装配工序，生产与装配环节的复杂度更低。

　　关于外形尺寸与安装边界，该叶轮的径向最大尺寸为叶尖位置的回转直径，轴向安装尺寸由轮毂轴向宽度与叶片轴向投影宽度共同决定，安装时需要保证叶尖与外围风筒或者护网的径向间隙控制在合理范围，间隙过大会造成回流损失降低效率，间隙过小则容易因为运行振动出现叶尖擦碰的问题。中心安装孔的尺寸匹配常规小型驱动电机的输出轴径，轮毂端面可以预留紧定螺钉位置或者键槽结构，根据实际驱动扭矩需求选择对应的周向固定方式，安装时需要保证叶轮的回转中心与驱动轴轴线重合，避免偏心造成的动不平衡问题。从结构强度角度，叶片自身的厚度分布从叶根到叶尖逐渐减薄，既保证叶根位置有足够的强度承受旋转离心力与流体反作用力，也能控制叶尖位置的重量，降低整体转动惯量，减少驱动电机的启动负载。在实际选型适配时，需要结合目标工况的风量、压头需求匹配对应的转速，这类六叶叶轮的高效工作区间集中在低压大流量区域，不适合高背压的工况使用，如果应用场景存在较高的出口阻力，会造成叶轮工作点偏移，效率大幅下降，同时出现运行噪声升高、电机负载增大的问题。建模过程中所有曲面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，能够直接导入仿真软件做流场分析或者结构强度校核，也可以直接用于生成加工刀路或者3D打印的模型文件，不需要额外的几何修复工作。
