曲柄连杆传动机构三维结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612381
  • 曲柄连杆传动机构三维结构设计
  • 曲柄连杆传动机构三维结构设计

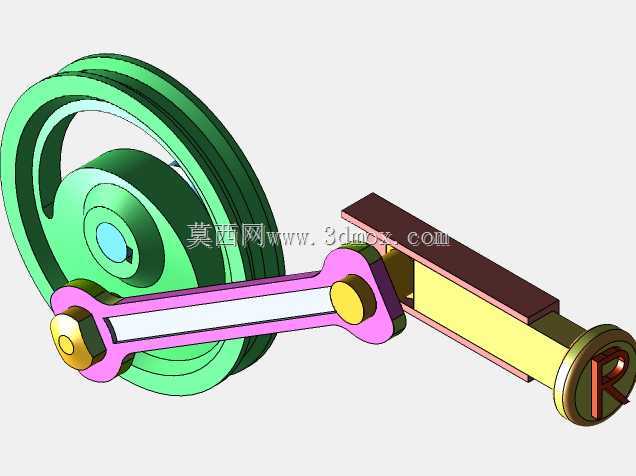

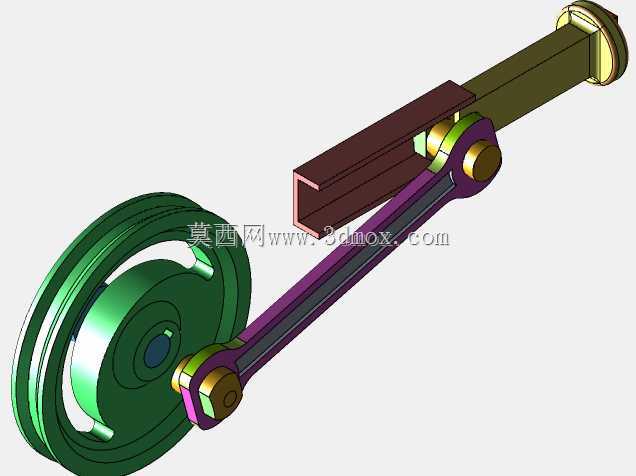

  这套曲柄连杆机构的三维结构,核心是实现旋转运动与往复直线运动的精准转换,这类结构在通用机械领域的应用场景覆盖极广,从小型内燃机的动力输出端,到冲压设备的往复执行端,再到各类自动化生产线的间歇送料机构,都能看到同原理结构的实际落地。从结构组成来看,轮盘构件作为主动件时,外接旋转动力输入轴,通过铰接的连杆将圆周方向的连续转动,传递到末端的滑块构件,转化为沿固定导轨方向的直线往复动作;反过来如果末端滑块作为主动件,也可将直线往复动作转化为轮盘的连续旋转,这种双向运动转换的特性,让该结构在动力传递、动作执行类设备中始终占据核心传动位置。

  设计过程中首先要明确的是运动副的配合间隙,三个铰接转动副的同轴度公差需要控制在合理范围,既要保证转动过程无卡滞,也要避免间隙过大带来的传动回程误差,连杆两端的铰接孔中心距是决定滑块行程的核心参数,轮盘的偏心距与连杆长度的比值,会直接影响滑块运动的速度特性——比值越小,滑块在行程两端的运动冲击越平缓,适合高速运转的工况;比值越大,滑块的急回特性越明显,适合需要慢进快退作业的冲压、送料类工况。

  从安装边界来看,轮盘端的动力输入轴需要匹配对应规格的轴承座支撑,保证旋转过程的径向跳动量在允许范围内,末端滑块需要配套平行度符合要求的直线导轨约束运动方向,导轨的安装平面需要与轮盘旋转平面保持共面,否则连杆在传动过程中会承受附加的侧向弯矩,长期运行会造成铰接副的异常磨损,甚至出现连杆弯曲变形的失效问题。整个机构的外形轮廓在运动过程中会形成动态的包络空间,设计周边防护或者设备布局时,需要预留足够的安全间隙,避免运动过程中与周边构件发生干涉。

  结构细节上,铰接位置的销轴需要设计可靠的轴向限位结构,防止高速运转过程中销轴窜动脱出,连杆的截面尺寸需要根据传递的最大扭矩做强度校核,尤其是在滑块处于行程死点位置时,连杆承受的轴向载荷达到峰值,需要保证构件的抗弯、抗压强度满足工况载荷要求,轮盘的配重设计也需要根据运转转速做动平衡校准,减少高速旋转时带来的整机振动问题。这类传动结构的优势在于结构组成简单,传动效率高,运动可靠性强,不需要复杂的控制逻辑就能实现稳定的运动转换,在不需要复杂运动轨迹的通用机械场景中,相比齿轮齿条、凸轮传动等其他运动转换结构,加工制造成本更低,维护保养也更便捷,日常运行只需要定期给铰接转动副补充润滑脂,就能保证长期稳定的运行状态。

  实际选型应用时,需要根据设备的作业节拍、传递功率大小调整各构件的尺寸参数,比如用于小型家用设备的传动机构,可以采用工程塑料材质降低整体重量和运行噪音;用于工业重载设备的传动机构,则需要选用优质合金结构钢制作核心受力构件,配合耐磨轴套提升铰接副的使用寿命。建模过程中需要完整还原各运动副的配合关系,预留出标准件的安装位置,方便后续直接导出工程图用于生产加工,也可以直接导入运动仿真模块,验证不同偏心距、连杆长度参数下的滑块运动速度、加速度曲线,提前排查运动过程中可能出现的干涉、冲击问题,减少后续物理样机的调试成本。
