双轴塑料破碎撕碎设备结构设计

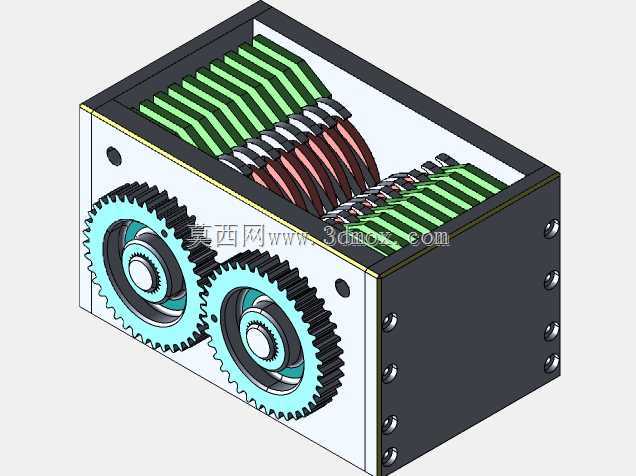

　　这套双轴塑料破碎设备的三维结构，核心面向民用废塑料回收、工业边角料预处理场景，可处理常见的PE、PP、PET类硬质塑料件，包括注塑浇口废料、废弃塑料包装壳、小型塑料管材等物料，通过低速大扭矩的剪切挤压作用将大块塑料破碎至适配后续清洗、造粒工序的粒径，避免单轴破碎机处理韧性塑料时容易出现的缠轴、卡料问题。从结构布局来看，设备采用卧式平行双轴排布，两根刀辊轴线水平平行安装在破碎腔内部，每根刀辊上交错排布多片带勾齿的破碎刀片，相邻刀辊的刀片齿形相互啮合，刀片之间预留均匀的剪切间隙，间隙值根据常规处理物料厚度控制在2-5mm区间，既保证物料能被有效咬合剪切，又避免刀片直接接触产生异常磨损。刀辊两端通过轴承座固定在破碎腔侧壁，

　　轴承座采用内嵌式安装设计，外侧加装密封端盖与防尘密封圈，防止破碎过程中产生的塑料碎屑、粉尘进入轴承内部造成卡滞，同时也能避免润滑脂泄漏污染破碎物料。传动部分采用外啮合渐开线圆柱齿轮组实现两根刀辊的反向同步转动，两个齿轮参数完全一致，模数根据额定传动扭矩选取，齿面做硬化处理以承受破碎过程中产生的冲击载荷，齿轮组安装在破碎腔外侧的传动箱内，与破碎区域完全分隔，避免碎屑进入啮合区打齿。动力输入端可根据处理量需求匹配不同功率的减速电机，电机输出端通过联轴器与主动刀辊轴端连接，无需额外增加同步传动结构，依靠外侧的啮合齿轮即可实现从动轴的反向转动，传动链短、传动效率高，后期维护时仅需检查齿轮啮合间隙与轴承润滑状态即可。

　　破碎腔采用钢板折弯焊接成型，侧壁与底板厚度根据设备额定处理量选取，内壁可根据磨损情况加装可更换的耐磨衬板，避免长期破碎硬质物料造成腔体磨穿，腔体顶部为全开式进料口，进料口尺寸根据刀辊有效工作长度设计，保证物料能顺畅落入两轴啮合区域，不会在腔体内出现架桥堵料的情况，腔体底部可根据出料粒径需求加装对应筛孔尺寸的筛网，破碎后粒径小于筛孔的物料直接下落排出，粒径不达标的物料会留在腔体内被刀片反复剪切直至达标。从安装边界来看，设备整体为箱式卧式结构，底部预留标准安装孔位，可直接固定在混凝土基础或者配套的设备机架上，整机重心位于两刀辊轴线的中垂面下方，运行过程中振动小，无需额外加装复杂的减震结构。设计过程中重点考虑了刀片的可更换性，

　　每片破碎刀片采用独立的安装固定结构，单块刀片磨损后可单独拆卸更换，无需整根刀辊返厂维修，大幅降低后期运维成本；刀片的勾齿角度经过反复校核，保证物料进入腔体后能被勾齿顺利带入啮合剪切区，不会出现物料在刀辊上方打滑空转的情况。针对不同的物料特性，可通过调整刀片厚度、刀片间隙、刀辊转速来适配不同的破碎需求，比如处理较厚的硬质塑料块时可适当放大刀片间隙、降低刀辊转速提升扭矩，处理薄型塑料膜类物料时可缩小间隙、适当提升转速保证剪切效率。设备的腔体与传动箱之间采用迷宫式密封结构，即使长期运行出现密封件老化，也能有效阻挡塑料碎屑进入传动区域，减少传动部件的异常损坏概率。整体结构没有冗余的复杂构件，所有受力部件的强度均按照最大破碎冲击载荷做校核，焊接位置做去应力处理，避免长期受冲击出现焊缝开裂的问题，适合中小型塑料回收站点、注塑加工厂边角料处理工位配套使用，可独立运行也可接入整条塑料回收破碎生产线作为头道破碎工序使用。
