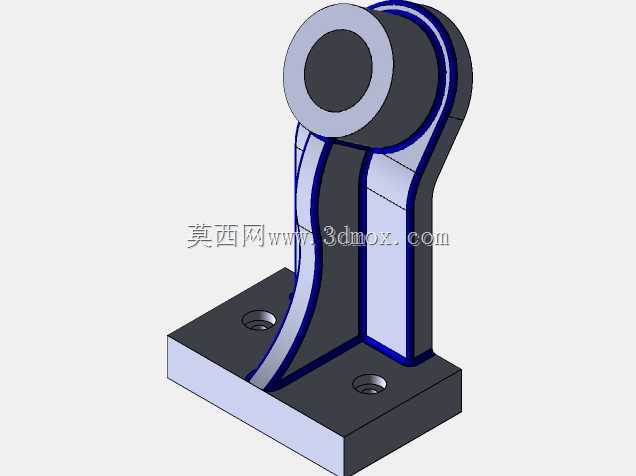

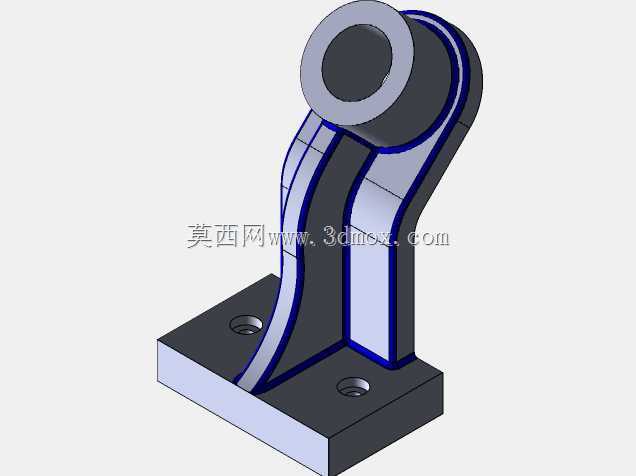

这款立式铰接支撑支座,在各类工业设备的传动、支撑、铰接点位应用十分广泛,常见于自动化生产线的连杆传动机构、小型设备的摆动支撑单元、工装夹具的角度调节连接位,承担着承载径向载荷、提供铰接转动自由度、固定安装基准的核心作用。从结构设计来看,底部为矩形安装底板,板面上开设两个同轴沉头安装孔,孔位间距经过载荷校核,可适配常规内六角圆柱头螺钉完成与安装基面的锁紧固定,沉孔设计可保证螺钉安装后端面不超出底板平面,避免安装后出现干涉问题,底板厚度取值兼顾了安装刚性与整体重量控制,在承受额定径向载荷时底板最大变形量控制在许用挠度范围内,不会出现支撑失稳的情况。中部为双筋板弧形支撑臂结构,采用对称式双立筋布局,筋板沿支撑受力方向延伸,
从底板顶面一直过渡到顶部铰接筒的外圆面,弧形过渡的筋板轮廓避免了直角连接处的应力集中问题,相比直筋结构,弧形筋在承受偏载时的应力分布更均匀,不会在筋板与筒体、底板的连接处出现应力突变导致的断裂风险,筋板厚度根据支撑高度与额定载荷匹配设计,既不会因过厚造成材料浪费与整体重量超标,也不会因过薄导致支撑刚性不足。顶部为整体式铰接圆筒结构,内孔为光滑圆柱面,可适配铰接销轴、衬套等配件,实现与外部连杆、摆臂等构件的铰接连接,圆筒外圆与支撑筋板采用大圆角过渡,进一步降低连接处的应力集中系数,圆筒的轴向长度根据铰接点位的受力宽度设计,可保证销轴安装后有足够的支撑接触长度,避免出现销轴偏磨、铰接点晃动的问题。从安装边界来看,
底部矩形底板的长宽尺寸决定了该支座的最小安装基面尺寸,安装时需要在基面预留对应大小的平整安装区域,同时要保证两个安装孔的中心距与基面上的预制螺纹孔/光孔位置匹配,顶部铰接筒的中心高度为该支座的核心安装高度参数,选型时需要匹配对应铰接点位的设计高度,保证安装后连杆机构的运动行程符合设计要求,铰接筒内孔的直径尺寸需要与配套销轴的直径公差匹配,通常采用间隙配合,保证铰接转动灵活无卡滞。设计过程中,首先根据应用场景的额定载荷、铰接转动角度范围、安装空间限制确定整体轮廓尺寸,先锁定底部安装板的孔位与尺寸,再根据支撑高度确定顶部铰接筒的中心高度,之后通过拓扑优化确定中部支撑筋的轮廓与厚度,在保证刚性的前提下尽可能去除非受力区域的材料,
降低整体重量,所有的棱边都做了圆角处理,既避免加工过程中出现锐边划伤的问题,也能降低热处理、受力过程中的应力集中风险。在实际使用中,这类支座如果应用在有粉尘、水汽的工况下,还可以在顶部铰接筒的内孔加装自润滑衬套,延长铰接点的维护周期,底部安装时可以加装定位销,进一步提升支座的抗剪切能力,避免长期受交变载荷时螺钉松动导致支座移位。整体结构没有多余的复杂特征,加工工艺性良好,底板、筋板、铰接筒可采用整体铸造成型后再进行机加工,也可以采用板材焊接后加工关键尺寸,能够适配不同批量的生产需求,关键加工面为底部安装平面、顶部铰接筒内孔,这两个面的形位公差直接影响支座的安装精度与铰接转动的顺畅度,加工时需要保证底板平面的平面度、铰接筒内孔的圆柱度,以及内孔轴线与底板安装平面的平行度符合设计要求。
