阶梯式带键槽传动轮毂结构设计

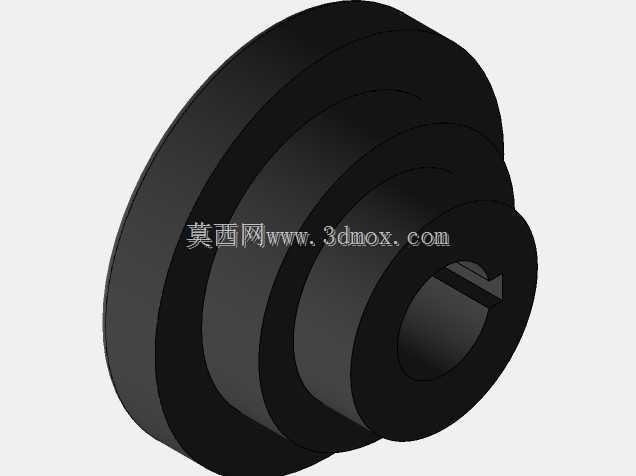

　　该轮体零件属于传动系统里的典型轮毂类构件，整体采用同轴阶梯回转结构，从外轮廓看由多段不同直径的圆柱轮缘依次衔接而成，各段轮缘之间留有清晰的轴肩分界，这类结构最常见的用途是适配三角带等不同规格的传动带，或是作为多级传动的安装基体，在小型动力传输、轻工输送设备、实验台传动机构中都能见到同类结构的应用。从结构功能上拆解，中心的通孔是整根零件的装配基准，孔壁开设的键槽是扭矩传递的核心结构——装配时对应转轴上的平键嵌入键槽，避免轮体与轴之间出现周向打滑，相比单纯过盈配合的连接方式，键连接的拆装便利性更强，也能在过载时通过键的剪切破坏保护后端传动件，是中小功率传动场景里可靠性经过长期验证的连接方案。外侧多段阶梯轮缘的直径差并非随意设定，

　　每一段圆柱面的径向尺寸都对应传动带的节圆匹配要求，轴肩的轴向宽度同时承担两个作用：一是给套装在轮体上的传动件提供轴向定位面，二是保证轮体自身的结构刚度，避免薄壁段在张紧力作用下出现径向变形。设计这类回转零件时，首先要锁定的是安装边界：中心孔的直径必须与配套转轴形成基准配合，通常选用过渡配合公差，既保证装配后的同轴度，又不会给现场拆装造成过大阻碍；键槽的宽度、深度要与所选平键的国标尺寸对应，槽端的加工退刀空间需要在建模阶段提前预留，否则后续铣削工序无法走刀。轮体的总轴向长度要小于安装位置的轴段可用长度，两端还要留出锁紧件的安装空间，比如轴端挡圈或者锁紧螺母的卡位，防止设备运行过程中轮体发生轴向窜动。

　　各段轮缘的外径差要结合传动比需求核算，同时相邻轮缘之间的台阶高度要保证传动带在换挡或者运行时不会出现干涉蹭边。从建模逻辑来看，这类零件完全以旋转特征为基础，先绘制过轴线的半剖轮廓草图，标注清楚各段的直径、轴向长度、轴肩圆角，一次性回转生成主体结构，再通过拉伸切除完成中心孔与键槽的加工特征。建模过程中需要特别留意同轴度的约束，所有外圆面与中心孔的轴线必须保持统一基准，否则后续生成工程图标注形位公差时会出现基准混乱，实际加工出来的零件也会出现运转跳动过大的问题。轴肩位置的圆角不能省略，尖角位置在热处理或者承受交变载荷时容易出现应力集中，长期运行后可能从台阶根部萌生裂纹，合理的圆角过渡能大幅提升零件的疲劳寿命。这类轮体在实际选型替换时，除了核对安装尺寸，还要核算额定转速下的线速度，确认轮缘材料的强度能否承受离心力作用；如果是用于带传动场景，还要保证各段轮槽的加工精度，若模型仅保留圆柱面轮廓，后续出图时需要补充对应的轮槽截面尺寸，才能直接指导生产。
