带键槽内孔的黑色包胶滚轮结构

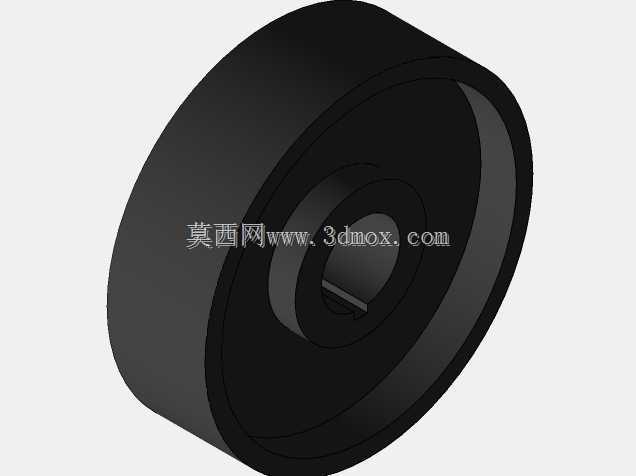

　　该滚轮结构在输送线、导向机构和轻载传动装置中较为常见，外层采用连续圆柱面包覆形式，能够在接触工件或轨道时提供较大的接触面积，降低局部接触应力，同时改善运行过程中的静音效果与防滑能力。从三维结构看，零件整体呈短筒状，外圆面无凸起花纹，适合在平整轨道面、托板底面或柔性接触工况下使用；轮体内部设置同轴轮毂，中心开通孔，并在孔壁加工键槽，用于与传动轴形成周向固定。这种连接方式可传递一定扭矩，避免滚轮与轴之间出现相对转动，适用于需要随轴同步旋转的导向、张紧或输送位置。

　　建模时先确定外圆直径、轮宽和内孔直径三个主尺寸，再依据轴径和传递载荷选取键槽宽度与深度。外圆与内孔需保持较高同轴度，否则装配后会产生径向跳动，造成运行噪声、轮面偏磨甚至轴承受力恶化。轮毂部分向轮体内部延伸，形成足够的轴向支撑长度，使键连接受力更均匀，也能减少轴在孔内的悬臂效应。外层轮缘与内层轮毂之间通过台阶过渡，既保证包覆层有足够厚度以吸收振动，又控制整体重量，避免转动惯量过大。

　　在实际选型中，安装边界主要集中在轴向宽度、中心孔尺寸和键槽位置。轮宽决定与轨道或工件的接触范围，外圆直径影响线速度和包角，内孔与键槽则直接决定适配轴系。若用于从动导向，可重点校核轮面跳动和轴向窜动；若用于主动传动，则需结合键槽挤压强度、轮毂壁厚和外层材料摩擦性能综合判断。结构上没有复杂侧翼或安装螺孔，说明其定位主要依靠轴肩、挡圈或端盖等外部限位件完成，设计时应在两侧预留相应装夹空间。

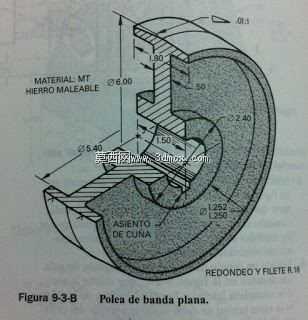

　　从制造角度看，该类零件通常可拆分为金属轮毂与外包覆层两部分考虑。轮毂承担支撑和扭矩传递，需保证孔、键槽和端面的加工精度；外层则关注耐磨性、摩擦系数和与金属基体的结合强度。三维模型中清晰保留了内外圆柱面、键槽开口和轮毂台阶，这些特征在工程图中应重点标注尺寸公差、同轴度和键槽对称度。对于设备布局人员，该模型可直接用于轴系干涉检查、输送带位置校核以及机架间距确认；对于结构设计人员，则可在此基础上调整轮宽、孔径、包覆厚度和键槽规格，以适配不同载荷、转速和接触介质。
