罗塔西奥铰接式传感安装支架结构

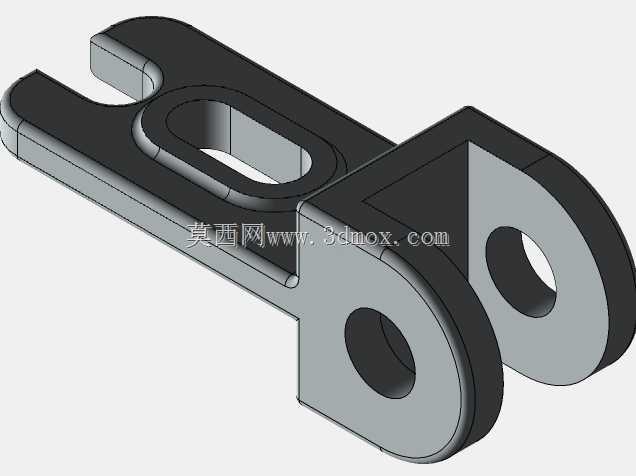

　　该零件属于传感检测与机械传动系统中常见的铰接式安装支座，整体采用折弯与机加工结合的板状结构思路，主体由长条形安装臂和双孔铰接耳座构成。长条形安装臂一端开设U形开口槽，槽口用于快速卡入螺栓或轴位，在设备调试、维护时不必完全拆卸紧固件即可调整位置，适合现场空间受限、需要频繁校准检测点的工况。臂身中部设置长圆形腰型孔，可沿长度方向补偿安装误差，调节传感器或连杆的相对位置，降低配合件加工公差带来的装配难度。另一端为两块平行的带孔耳板，耳板孔同轴布置，用于穿入销轴，形成转动副；两耳板之间保留足够间隙，可容纳配对连杆、拨叉或传感摇臂，保证转动时不发生侧向干涉。耳板外侧做圆弧过渡，既减少尖角应力集中，也避免装配和检修时划伤操作人员。从安装边界看，

　　零件厚度方向决定销轴的支撑跨距，耳板孔径需与所选销轴、衬套或轴承形成合理配合；长槽与腰型孔的宽度按标准紧固件规格设计，确保螺栓压紧后有足够接触面积。结构受力上，铰接孔承受反复摆动载荷，耳板根部与长臂连接处是应力集中区域，因此在转折处保留连续实体并设置加强形态，提升抗弯和抗扭能力。长臂在传递位置信号或小载荷运动时，应控制悬伸长度与截面高度的比例，避免刚性不足引起检测抖动。实际应用中，这类支座常见于自动化生产线、物料搬运机构、包装设备以及轻载联动装置，用来固定接近开关、位置反馈元件或作为连杆机构的中间摆臂。设计时需先明确销轴直径、转动角度、连接厚度及安装面高度，再反推耳板间距、长臂长度和孔位分布。三维建模过程中，

　　应优先保证两铰接孔同轴度、腰型孔中心线与长臂对称面的平行度，以及安装面的平面度；对于需要后期加工的孔边和接触面，可预留统一加工余量。若用于传感检测，还要结合被测对象运动轨迹校核支架调节范围，使传感器在全行程内处于有效感应区；若用于传动连接，则需校核销轴剪切、耳板挤压和长臂弯曲变形，确保在往复摆动下不产生松动或异常磨损。
