多层板级冲压裁切工装模具结构

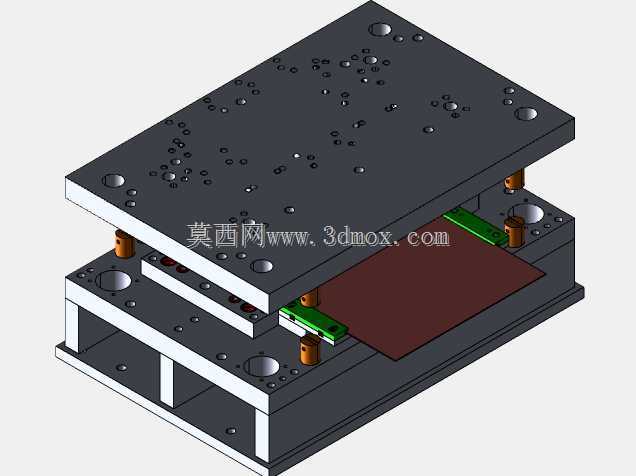

　　这套结构面向薄板类零件的冲压成形与裁切工序，整体采用上下分层的模架布置方式，能够在压力机单次行程内完成板料定位、压紧、冲切和退料。上层模板承担上模安装功能，表面密布的孔位用于固定凸模、固定板、卸料弹性元件及导向件；下层模板则对应凹模、定位块和送料支撑区域，保证板料在进入工作区后具有稳定的承托边界。从现场使用角度看，这类模具常见于中小型五金件、绝缘片、垫片或平板类连接件的批量生产，尤其适合材料厚度变化不大、外形轮廓需要重复冲切的工况。模具四角设置导向元件，使上下模在闭合过程中保持较高同轴度，避免凸模进入凹模时发生偏载啃刃。模板之间的棕色平板区域可视作待加工料片或卸料过渡板，其位置决定了有效冲压窗口；绿色条状构件承担侧向导向或定位作用，

　　可限制板料在送进方向上的窜动。设计时需要先依据零件排样确定冲裁力中心，再反推模架外形、导柱间距和压力机安装槽位置，确保合力中心尽量靠近滑块中心，以降低长期生产中的导轨磨损。上模板孔系并非随意布置，而是围绕凸模固定、弹簧避让、螺钉锁紧和销钉定位展开：螺钉提供装夹压紧力，销钉保证重复装配位置，弹性元件则在冲压完成后推动卸料板回退，防止料片包覆在凸模上。下模部分需要重点考虑凹模刃口壁厚、漏料空间以及底座刚性，若冲切后废料需直接下落，下层支撑结构应留出足够空腔；若采用顶料方式，则要预留顶杆或弹性顶板位置。安装边界方面，模板长宽尺寸决定其适配的压力机工作台面，闭合高度、开启高度和行程余量必须与设备参数匹配，

　　导柱长度应保证上下模完全分离时仍不脱开，合模至最低点时也不能出现刚性顶死。对于结构设计人员，建模时应将工作零件、定位零件、压料卸料零件和连接紧固件分层表达，这样既能检查干涉，也便于后续出工程图和BOM拆分。实物装配中还需关注模板平行度、导柱润滑、刃口间隙均匀性以及送料方向的一致性。间隙过小会增加冲裁力并造成刃口过早磨损，间隙过大则容易使断面出现明显毛刺。整体结构没有复杂传动机构，核心在于通过刚性模板、精密导向和可靠卸料把压力机的垂直运动转化为稳定的冲切动作，因而在维护、换型和批量生产方面具有较强实用性。
