多层级精密冲压工装模具结构设计

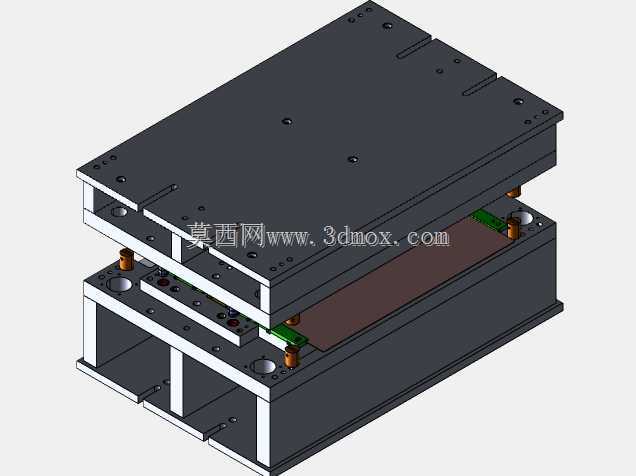

　　这套工装结构采用多层板叠层布局，核心导向依靠四角的导柱导套副实现上下模精准对位，导柱端部预留的限位台阶可控制合模行程，避免凸模过冲损伤刃口。上下模座均开设密集的沉头螺钉过孔与销钉定位孔，既保证模板间连接刚性，也方便现场拆装更换易损镶件，模座侧面的开槽结构用于避让送料轨道，适配连续冲压时的条料自动进给。中间层设置的弹性卸料组件通过内置弹簧提供预紧力，冲压完成后可将包在凸模上的料带平稳剥离，防止带料变形影响后续工位定位。从实际产线适配角度看，这类结构多用于中小型五金件的连续冲裁、弯曲工序，可直接安装在普通开式压力机的工作台面上，模座底面的基准平面可与压机T型槽配合找正，无需额外定制过渡垫板。

　　设计阶段优先将所有受力孔位布置在模架刚性支撑区域，避开悬臂薄弱位置，长期承受交变冲压力时不易出现模板翘曲。模板之间预留的等高垫块空隙，既为内部卸料板、弹性元件留出运动行程，也方便操作人员观察内部料带输送状态，出现卡料时可快速停机排查。上下模合模面的平行度公差需控制在严格范围内，所有导向件装配前做预配研磨，保证运动顺畅无卡滞，模具的整体闭合高度、安装孔位间距均按照常规压机参数边界设定，无需对设备做改造即可直接投产。内部型腔预留的安装位可根据不同冲压工件的工艺需求，更换对应凸凹模镶块，实现一模多用，降低多品种小批量生产的工装投入成本。
