双折弯型冲压模具结构设计

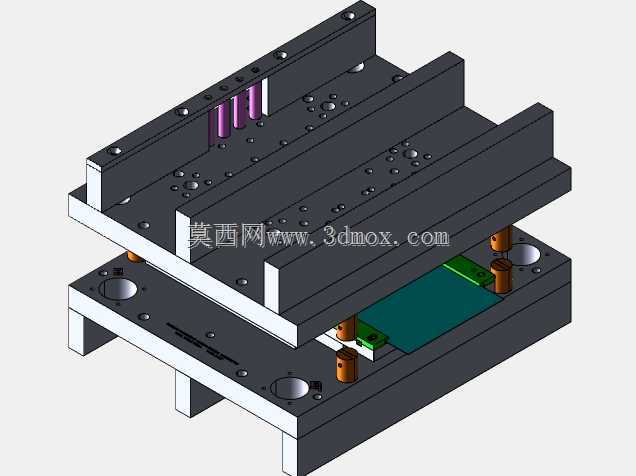

　　这套双折弯冲压成型模主要面向薄板五金件的连续折弯工序，在消费电子金属外壳、家电钣金支架、汽车小型冲压件生产线中应用较多。模具采用上下两层板叠式模架结构，上模部分通过多根独立导柱与下模对位，合模过程中导柱先进入导套完成粗定位，随后折弯冲头接触料带完成预压与成型，能够有效避免薄板在折弯瞬间出现偏移或起皱。

　　从结构布局来看，下模座设置了两组对称的折弯入块与浮料销，料带在送进过程中由浮料销抬离下模表面，防止成型面与模板发生刮擦。绿色的卸料板区域对应压料力集中区，内部可根据料厚调整弹簧预压量，针对0.6至2.0毫米厚度的冷轧板、不锈钢板均可适配。模板四周预留了多组安装螺孔与销钉孔，既可以直接固定在普通开式压力机工作台，也能适配自动化送料线的模位接口。

　　设计阶段优先考虑了成型回弹的补偿：折弯冲头的工作角度预留了1至3度的回弹修正量，具体数值随材料屈服强度调整。上下模之间的闭合高度控制在标准压力机行程范围内，安装边界以模座外轮廓为基准，四周留出不少于五十毫米的压板空间，侧面预留传感器安装位用于实时监测合模高度。

　　模具的导向系统采用可拆卸导套，长期生产磨损后可单独更换，无需整块模板返修。成型入块选用模具钢淬火处理，工作表面抛光至镜面级别，降低料带划伤风险。整体结构兼顾了小批量试模与大批量连续生产的需求，料带导向、定位、成型、顶出各环节衔接紧凑，能够在单次冲程内完成双向折弯动作，减少后续人工整形工序。
