麦卡尼莫连杆传动演示机构结构设计

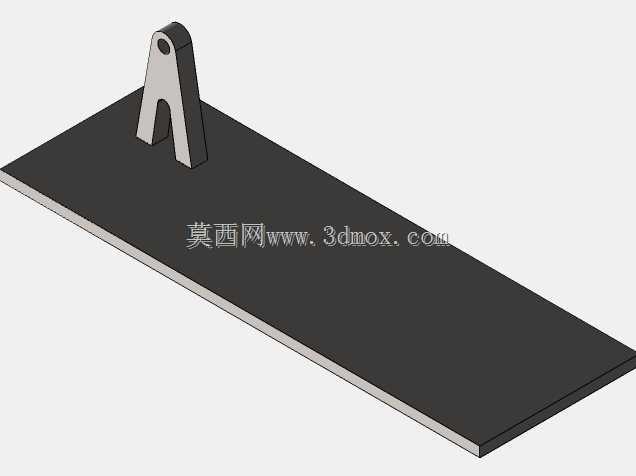

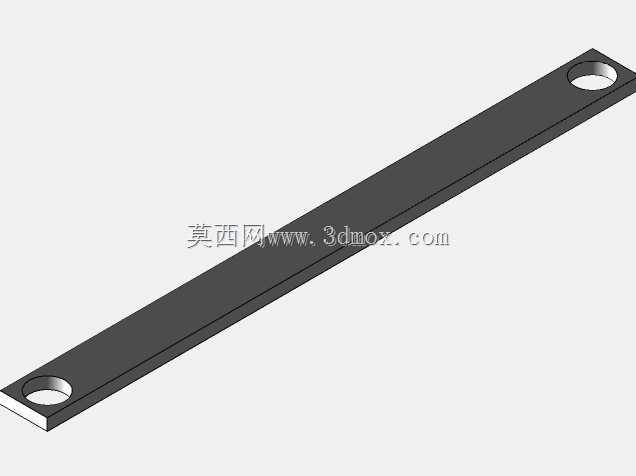

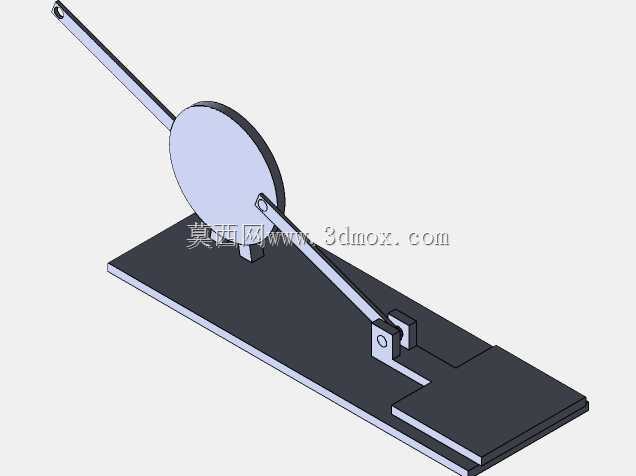

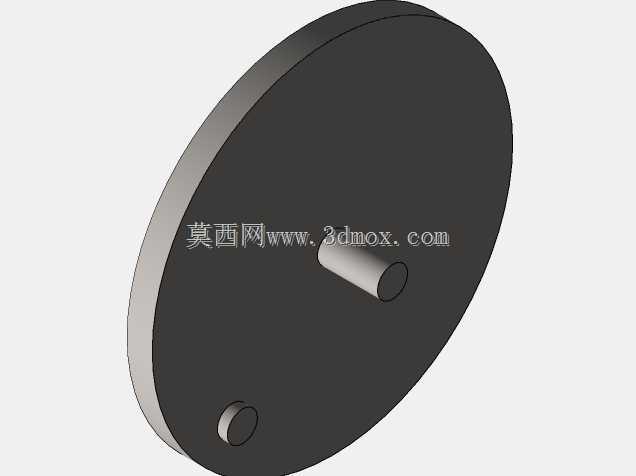

　　这套连杆传动演示机构，核心是通过曲柄与摇杆的配合，将圆周运动转化为特定轨迹的往复摆动，常被用于机械原理教学场景，帮助学习者直观理解平面连杆机构的运动特性，也可作为小型自动化设备中往复执行端的原理验证载体。从结构布局来看，整套机构固定在一块矩形安装底板上，底板预留了足够的安装孔位，既可以直接放置在实验台面上使用，也能通过螺栓固定在实训台架上，安装边界清晰，不会与周边其他实训组件产生干涉。设计时优先考虑了运动副的间隙控制，圆盘形曲柄与长摇杆的铰接点、摇杆与滑块组件的连接点都采用了同轴度较高的销轴配合，避免运动过程中出现卡滞或窜动，保证运动轨迹的可复现性。长操作杆延伸出机构主体之外，既可以手动驱动曲柄转动，直观演示整个机构的运动过程，

　　也能外接小型驱动电机实现连续运转，适配不同的演示需求。滑块组件沿着底板上的导向槽做直线往复运动，导向槽的长度经过精确计算，刚好匹配摇杆摆动带来的滑块行程，不会出现超程脱轨的问题。在实际教学应用中，这套机构可以拆解展示平面连杆机构的急回特性，学习者可以通过手动驱动，直观感受到滑块在工作行程和回程的速度差异，理解机构参数对运动特性的影响。如果用于小型设备的执行端，这套结构可以通过调整曲柄圆盘的铰接点位置，改变摇杆的摆动幅度，进而调整滑块的行程长度，适配不同的工位动作需求。整个机构的外形轮廓规整，没有突出的尖锐棱角，所有运动部件的活动范围都控制在底板的投影区域内，使用过程中不会出现运动部件剐蹭周边物体的情况，不管是教学演示还是原理验证，都能保证运行的稳定性和安全性。结构上没有采用复杂的异形零件，大部分构件都是规则的杆状、板状零件，加工难度低，装配逻辑清晰，学习者也可以通过拆解装配，加深对连杆机构装配公差配合的理解。
