悬臂式传感检测安装支架结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:613432
  • 悬臂式传感检测安装支架结构设计
  • 悬臂式传感检测安装支架结构设计
  • 悬臂式传感检测安装支架结构设计
  • 悬臂式传感检测安装支架结构设计
  • 悬臂式传感检测安装支架结构设计
  • 悬臂式传感检测安装支架结构设计
  • 悬臂式传感检测安装支架结构设计

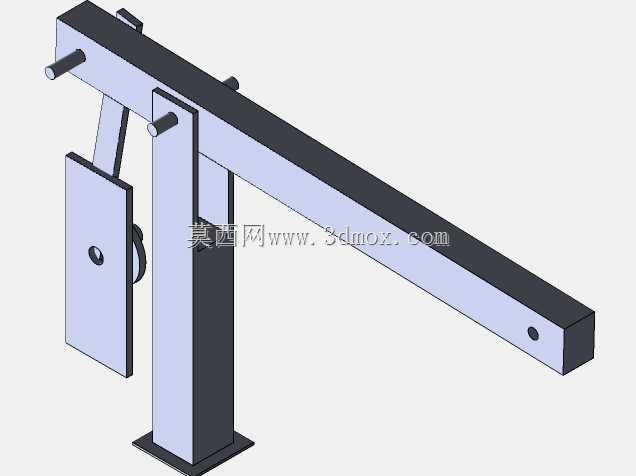

  该结构为立式悬臂型传感检测安装支架,主要应用于工业生产线物料到位检测、工件位置校验、工位间距触发类传感场景,可适配光电、接近等多种非接触式检测元件的安装需求,在轻工装配线、小型零件加工输送线、教学实训检测工位中都能适配使用。整体采用立式方管立柱搭配水平悬臂梁的主体架构,立柱底部设置方形安装法兰盘,法兰盘预留四个螺栓固定孔位,可直接通过膨胀螺栓或机牙螺丝固定在混凝土地面、设备安装平台或型材机架台面上,安装时需保证立柱法兰与安装面的平面度公差不超过0.2mm,避免立柱倾斜导致悬臂末端检测位置出现偏差。水平悬臂梁通过可调抱箍结构与立柱连接,抱箍采用开槽式锁紧设计,松开锁紧螺栓后可沿立柱轴向上下调整悬臂的整体高度,

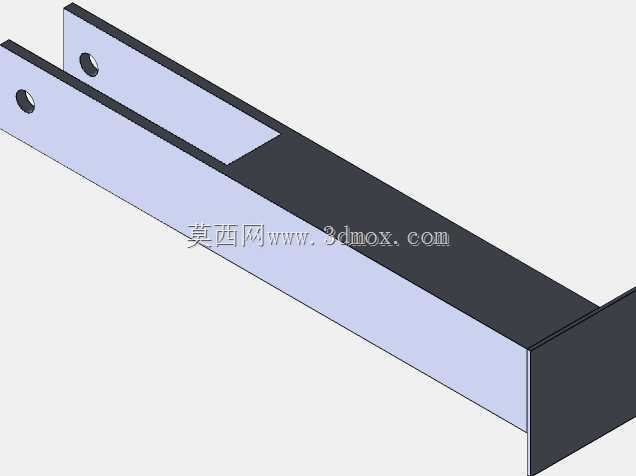

  调整行程覆盖立柱有效长度的90%以上,同时悬臂梁自身可绕立柱轴线做360度水平回转调整,能根据现场检测点位的实际位置灵活调整检测端的朝向与伸出长度,适配不同工位的检测距离要求。悬臂末端预留标准传感元件安装孔位,可直接适配M12、M18等常规规格圆柱型传感器的安装,靠近立柱侧的悬臂下方设置加强斜撑结构,斜撑两端分别通过销轴与悬臂、立柱上的固定耳座连接,可有效抵消悬臂伸出后末端产生的下挠形变,经结构校核,当悬臂伸出最大长度时,末端加载1kg负载的静形变不超过0.15mm,完全满足常规检测元件的安装刚度要求,不会因支架形变导致检测信号误触发。悬臂靠近检测端的位置设置可滑动的配重安装板,配重板通过侧面锁紧螺丝固定在悬臂导轨槽内,

  可根据悬臂伸出长度调整配重块的位置,平衡悬臂端的负载力矩,降低立柱连接部位的长期受力疲劳,提升整体结构的使用寿命。所有连接销轴均采用带防脱卡簧的结构设计,避免设备运行过程中因设备振动导致销轴脱出,所有金属构件的棱边均做倒钝处理,安装调试过程中不会划伤操作人员。该支架的安装边界要求为:安装面周边预留不小于悬臂最大伸出长度1.2倍的操作空间,方便后期调整传感位置与维护更换元件,立柱后侧预留不小于100mm的走线空间,方便传感器线缆沿立柱内侧走线槽布设,避免线缆外露被工件剐蹭破损。
