旧压缩机改制燃油发电动力机组

　　这套小型燃油发电动力装置以旧往复式压缩机本体为改造基础，将原压缩腔的活塞、连杆、曲轴运动机构反向利用为内燃机动力输出端，再同轴连接发电单元完成机械能到电能的转换，整体为开式机架固定式布局，适合教学实训、小型户外临时供电、老旧动力设备改装验证等场景。

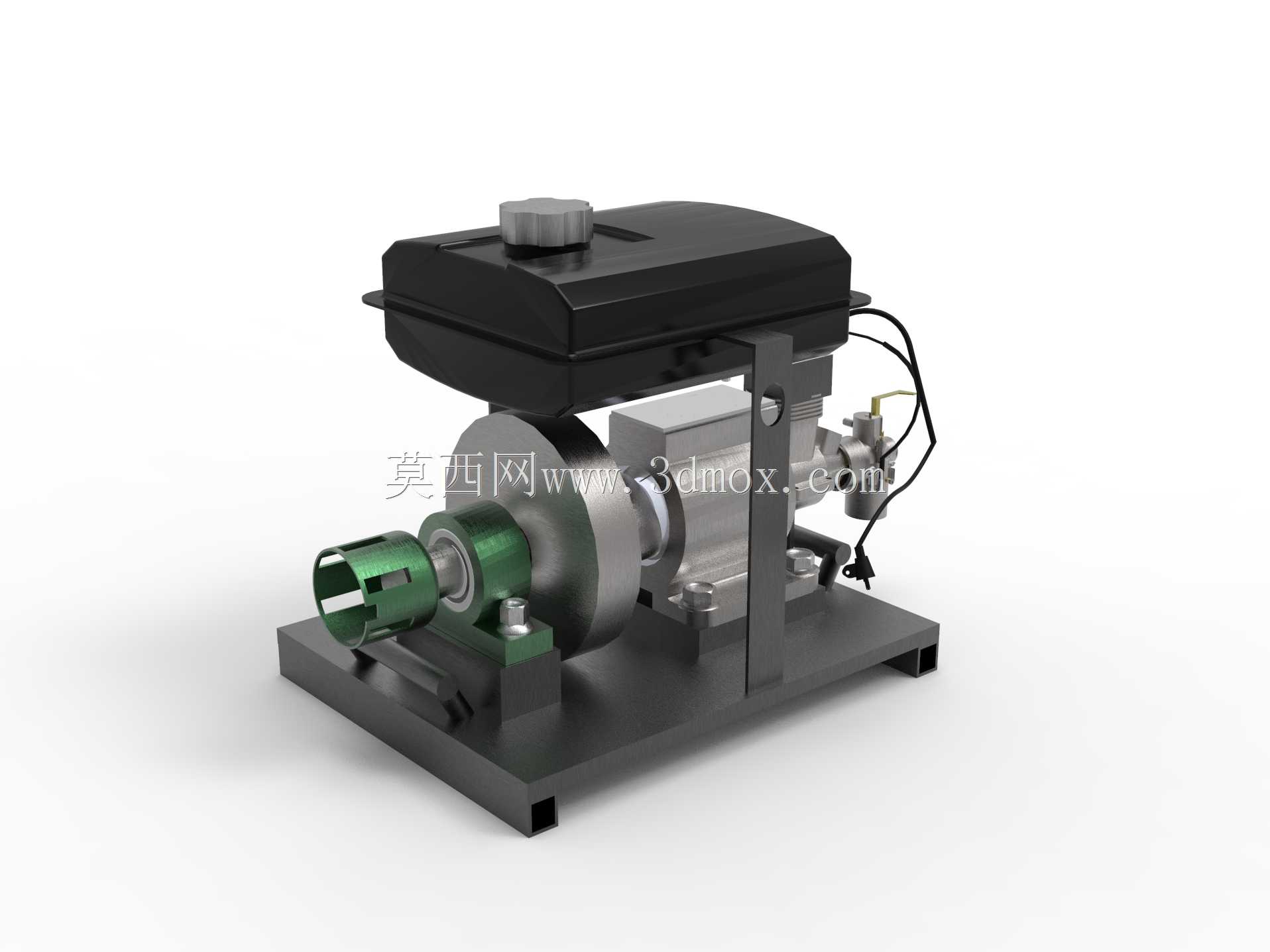

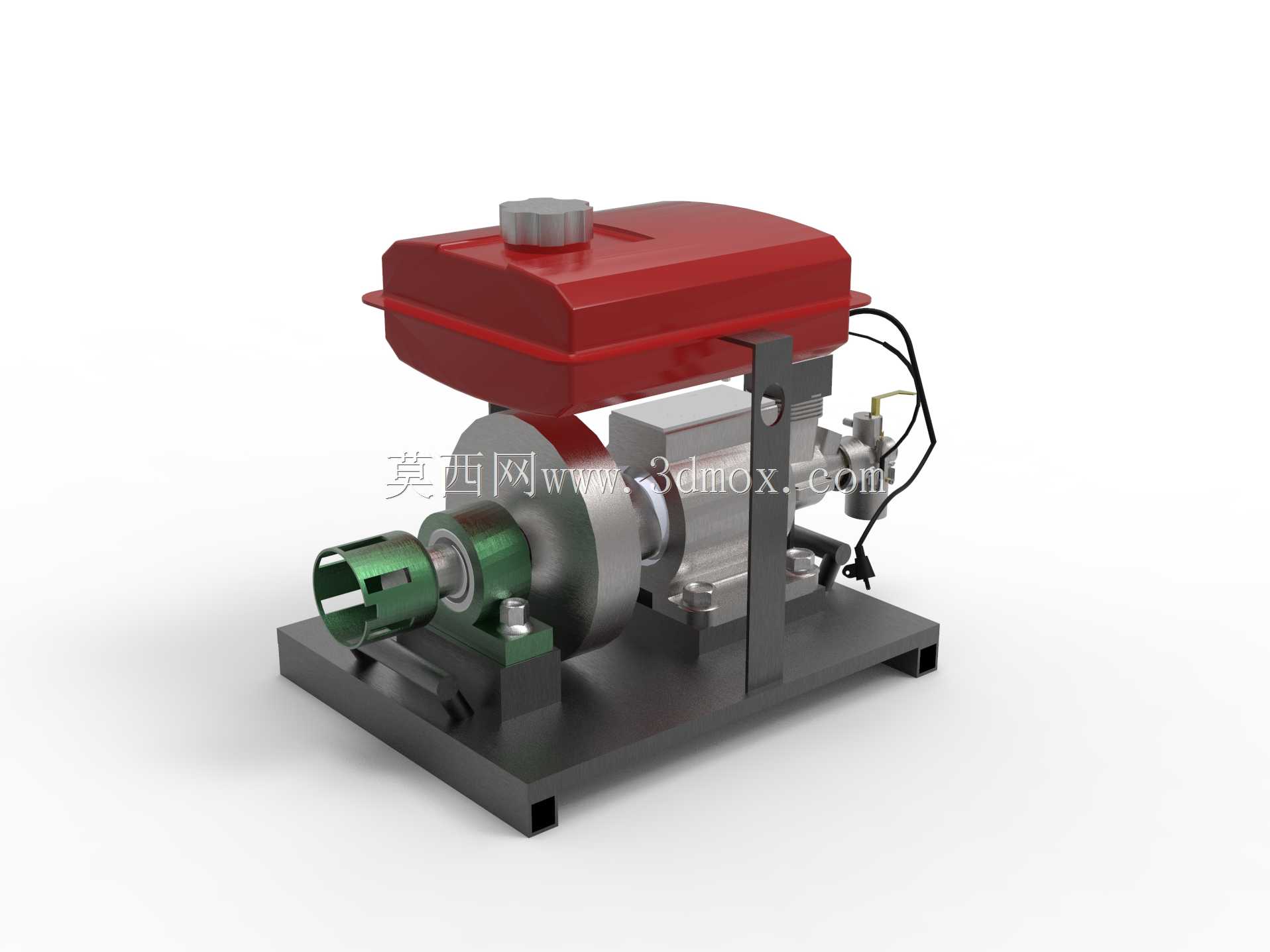

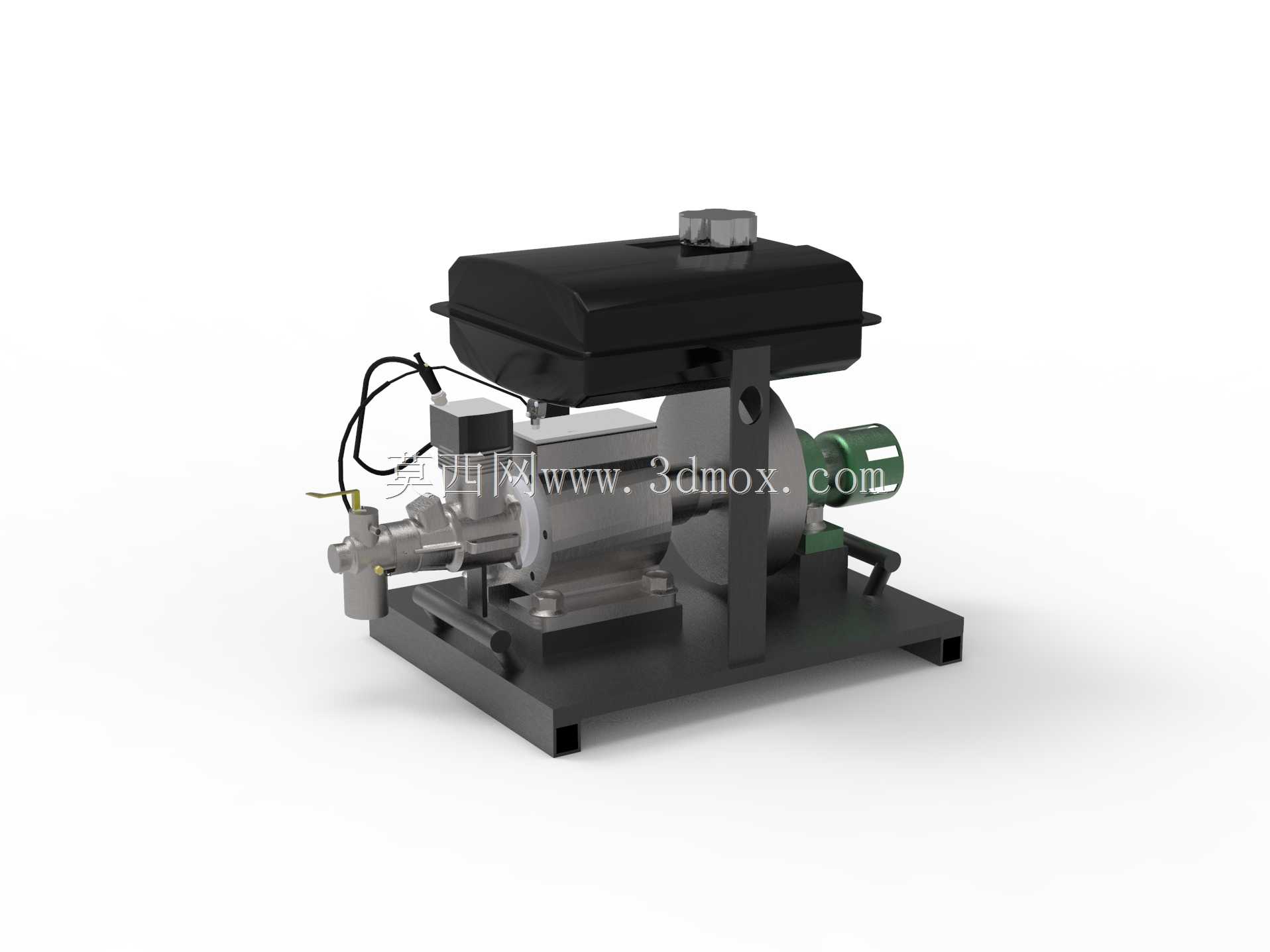

　　从结构布局来看，机组底部采用一体式焊接钢制底座作为安装基准，底座四周预留地脚安装孔，可直接固定在水泥基础或钢制平台上；底座上方依次布置动力缸体、曲轴箱、发电定子转子组件、输出联轴器，顶部安装燃油箱与点火控制模块，侧面布设燃油管路、点火高压线与油门调节连杆。整机长宽高边界约为450mm×300mm×380mm，底座安装孔间距沿长度方向约380mm、宽度方向约240mm，安装时需预留前后各100mm的管路操作空间、顶部150mm的油箱加注空间，侧面留出散热与接线维护距离。

　　动力端的改造逻辑围绕压缩机原有运动副展开：原压缩机的活塞在气缸内做往复直线运动，改制后保留缸体、活塞环、连杆、曲轴的配合关系，在缸头位置加工进气门、排气门安装位，配套火花塞点火结构，顶部油箱通过重力供油将燃油送入化油器，混合气进入气缸后由火花塞点燃，膨胀做功推动活塞往复运动，带动曲轴旋转；曲轴输出端通过刚性联轴器与发电机转子轴直连，取消了皮带传动的滑移损耗，同轴度需控制在0.1mm以内，避免高速运转时出现轴系振动。曲轴箱侧部预留润滑油加注口与油位观察孔，内部飞溅润滑可覆盖曲轴轴承、连杆瓦等运动摩擦面，长时间运行时需保证油位处于刻度线中间位置。

　　发电单元采用永磁同步转子结构，定子绕组固定在与底座相连的支撑支架上，转子随曲轴同步旋转切割磁感线产生交流电，输出端预留接线柱可外接整流模块或负载；机组侧面设置点火开关、油门调节手柄与停机按钮，油门连杆连接化油器节气门，可通过手动调节转速改变输出电压频率，适配小功率照明、小型电动工具的临时供电需求。散热方面，缸体外部保留散热鳍片结构，曲轴轴端可加装简易风叶，运转时带动空气流过缸体与发电机外壳，带走燃烧与电磁损耗产生的热量；排气口位于缸头侧方，可外接消音器降低排气噪音，排气方向需避开燃油箱与电气线路，防止高温烘烤引发安全隐患。

　　建模过程中对原有压缩机的铸件壁厚、活塞行程、曲轴偏心距等参数做了还原，改制新增的油箱、支架、点火配件、发电机壳体均按实际装配关系绘制，运动部件的行程间隙、转动干涉区域做了校验：活塞在上止点时不会碰撞气门与火花塞，曲轴旋转时连杆与曲轴箱内壁保留不少于3mm的安全间隙，联轴器两侧轴头的轴向窜动量控制在0.5mm以内。机架的竖撑立柱分别连接油箱底部与缸体安装面，既承担油箱重量，也为点火线路提供固定点位，管路走线沿机架内侧布置，避免外露被运动部件剐蹭。

　　这类改制设备的核心价值在于验证往复式运动机构的能量转换逻辑，既可以作为机械专业讲解内燃机工作原理、发电机电磁转换的实物教具，也能用于小型应急供电场景的改装实践；结构上所有易损件均沿用通用小型汽油机、微型发电机的标准配件，维护时可直接替换火花塞、活塞环、密封垫片等耗材，底座的标准化安装孔位也方便将整机固定在拖车、工作台架上移动使用。
