DE0nano FPGA开发板结构设计

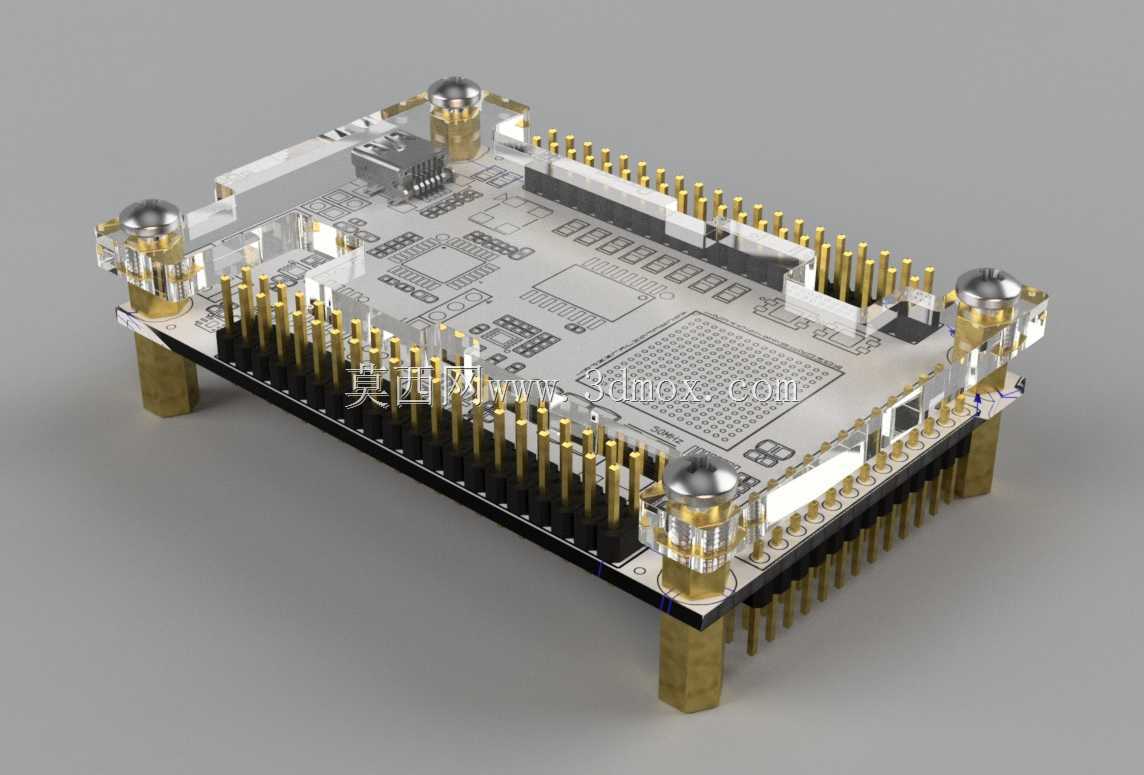

　　该模型还原了一款紧凑型FPGA开发板的完整结构，核心板采用矩形PCB布局，四周布置双排插针，板载主芯片位于板面中央区域，周边配置存储、电源、接口及外围阻容元件，四角通过铜柱与透明亚克力支撑件形成固定和防护结构。从实际使用来看，这类板卡常用于数字逻辑验证、信号采集、图像处理、运动控制原型开发以及教学实验场景，能够为嵌入式算法和自定义逻辑提供可重构硬件平台。板边排针的排布直接决定其与底板、传感器模块或面包板的适配关系，建模时需要重点控制针脚间距、排针高度以及板厚方向的叠加尺寸，避免装配后出现干涉。透明支撑件不仅承担隔离和防护作用，也使板卡在桌面调试时保持稳定，铜柱高度需要为焊点、插针末端和下方走线预留安全空间。设计思路上，

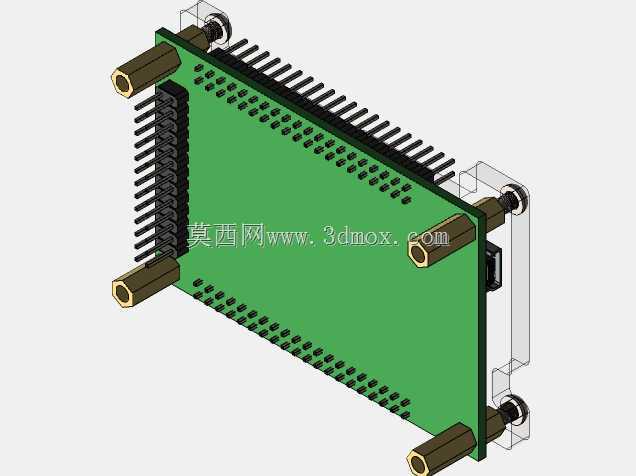

　　模型将PCB基板、贴片元件、接插件、固定柱、支撑罩和金属紧固件分层表达，便于结构工程师检查整机堆叠关系，也方便在设备外壳设计阶段确认安装边界。主芯片区域保留散热和焊接轮廓，周边元件按照实际封装比例布置，能够反映真实板卡的密度与走线约束。对于需要将该板卡集成到仪器、小型控制装置或实验台中的工程师而言，外形尺寸和四角安装位是最关键的输入条件；排针外侧宽度决定预留槽口，板卡上方高度决定上盖间隙，下方铜柱高度决定与底板的安全距离。模型还体现了插针与焊接面的对应关系，可用于评估连接器插拔方向、线束出线空间以及外壳开孔位置。在工业应用中，这类FPGA板卡常与传感器、ADC模块、通信模块配合，完成高速数据采集和实时逻辑处理，因此结构设计不能只关注单板外观，还要考虑外接模块叠装后的整体高度、紧固件可达性以及维修拆装顺序。该三维结构能够帮助设计者在开模或裁切外壳前完成干涉检查，减少样机阶段反复修改孔位和支撑高度的问题。
