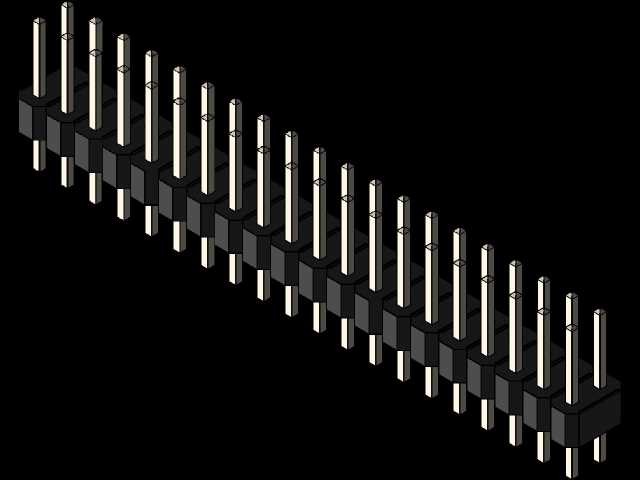

双排直插外销头排针连接器结构设计

这类双排直插外销头排针，是板对板电路连接场景里用量极大的基础连接件，日常做工控板卡、消费电子主板、嵌入式控制模块的结构设计时，经常会用到这类元件做板间垂直连接。从实际使用场景来看，这类排针大多用在需要频繁插拔调试的设备内部，比如小型PLC扩展模块、传感器转接板、工控驱动板的信号传输链路里，单根针脚负责一路电信号传输，双排布局能在有限的板上空间里布置更多信号通路，相比单排排针对板面空间的利用率更高。设计这类连接件的三维结构时，首先要考虑的是插合后的保持力，外销头的结构就是为了和配套排母插合时提供侧向定位，避免插合过程中针脚偏斜导致的接触不良，同时塑料基座的每一个针位都做了独立的隔仓设计，防止相邻针脚之间出现爬电问题，适配常规低压信号传输的绝缘要求。外形尺寸上，单根针的外露长度做了统一的公差控制，插装到PCB板时，过波峰焊的针脚预留长度刚好满足焊盘吃锡要求，不会因为针脚过长导致焊锡爬升过高影响插合端尺寸，也不会因为针脚过短造成虚焊。基座的宽度和相邻排的间距严格遵循通用排针的安装尺寸规范，能直接适配市面上绝大多数标准排母的插合尺寸，不需要额外做定制化的结构适配。建模过程中，针脚的同轴度、基座上针孔的位置度是需要重点控制的公差项，实际生产中如果针孔位置偏移超过0.1mm，就会出现插合困难甚至针脚弯折的问题，所以在三维建模时需要给每个针位的定位基准做统一约束，以基座长度方向的中心为基准向两侧排布针位，避免累积误差导致两端针位偏移过大。另外塑料基座的边角都做了微小的倒角处理，一方面是注塑生产时便于脱模，另一方面在手工插装时不会划伤操作人员的手部，也不会刮伤PCB板上的表层线路。这类排针的安装边界需要注意，在PCB布局时，排针基座周围要预留至少1mm的净空区域，避免和板上其他较高的元器件产生干涉，尤其是插合排母之后，排母上方的空间也要提前预留，方便后期调试时插拔操作。从结构强度来看，金属针脚和塑料基座之间采用过盈压装的方式固定，建模时需要预留合适的压装过盈量，保证针脚在承受常规插拔力时不会出现松动退针的情况，针脚的插合端做了圆角导向处理，插合时能顺利导入排母的接触簧片内，不会因为端部毛刺导致插合卡滞。
