汽车排气连接采集器结构设计

　　该零件面向汽车排气系统前段连接与信号采集布置场景，常见于发动机排气歧管至三元催化器或消音包之间的过渡区域。实际装车状态下，上方平板承担定位与安装功能，下方弯管负责排气导流或介质引出，整体需要同时满足装配空间约束、密封可靠性以及周边热端部件的避让要求。

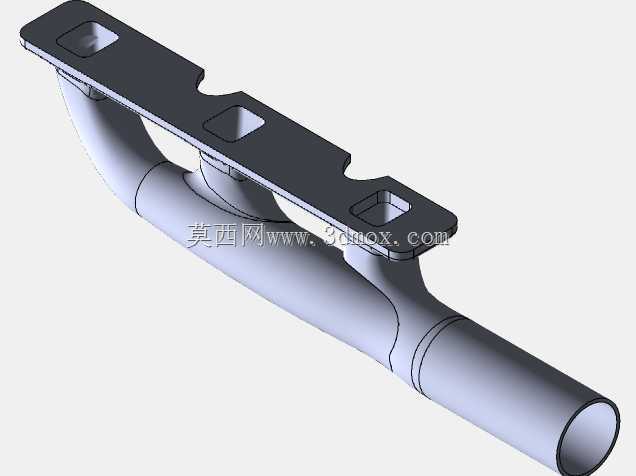

　　从结构组成看，上部安装板采用冲压钣金形式，板面沿长度方向布置三个沉台安装孔。孔位并非简单等距排布，而是结合发动机缸盖或排气侧安装点的实际位置进行匹配，沉台结构可容纳螺栓头或垫片，降低装配后凸出高度，避免与隔热罩、线束支架发生干涉。板体边缘设置缺口与局部让位，目的是在保证连接刚度的同时减少材料占用，并为焊接弯管留出合理的贴合边界。

　　下部圆管沿空间曲线延伸，管径与壁厚需根据排气流量、背压限值以及振动疲劳要求确定。弯管与平板之间通过相贯焊接形成整体，焊接区域位于板体中部偏侧，这种布置有利于将管体热变形释放到远端，降低安装孔附近的应力集中。管端保留直段，便于后续与卡箍、法兰或传感器座对接；若用于采集器功能，该直段还可作为温度、压力或氧含量检测元件的安装基准，保证探头插入深度和方向稳定。

　　设计思路上，这类零件不能只看单件造型，必须放在发动机舱包络中校核。平板长度决定安装跨距，跨距过小会导致连接刚性不足，发动机振动时管根焊缝容易开裂；跨距过大则会增加热膨胀累积，使螺栓孔承受附加剪切。弯管的弯曲半径和走向需要绕开发电机、空调管、转向助力泵等周边部件，同时预留隔热罩装配间隙。三维建模时应先建立安装点坐标系和周边件简化包络，再生成板片与管体中心线，随后完成孔位沉台、焊接坡口和端部特征。

　　在尺寸边界方面，平板宽度需覆盖三个安装点并保留足够边距，弯管中心线高度应保证最低点不触碰副车架或车身护板。装配时以平板贴合面为定位基准，三个孔位形成稳定支撑，管端方向则用于控制后续排气系统的对接姿态。该结构兼顾了钣金件的轻量化与管件的导流能力，适合在高温、振动明显的汽车排气环境中使用。
