工业传动用双法兰凹槽式轮盘结构

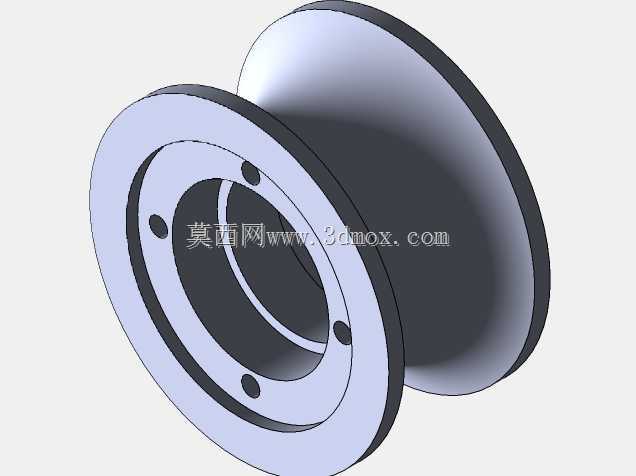

　　该轮盘类零件在常规物料输送、线缆牵引、轻载传动导向场景中承担核心的换向与支撑作用，整体采用双侧带限位凸缘、中间内凹的轮槽构型，可在运行过程中约束绳索、圆带、细径线缆或窄幅输送带的横向窜动，避免载荷脱出造成设备停机。从结构细节看，零件一侧法兰端面上均匀分布四个沉头安装孔，可直接通过内六角螺钉与配套传动轴的法兰端面对接，同轴度靠端面与内孔的配合止口保证，装配后无需额外加工定位键槽即可传递额定扭矩，这种法兰连接形式在轻工输送、纺织机械、小型自动化生产线的张紧机构中十分常见。设计阶段优先考量了轮槽与被引导件的接触匹配，中间凹槽的圆弧曲率按常用牵引件外径做适配，两侧凸缘的高度高于被引导件的半径，即使在设备启停产生瞬时冲击时，

　　也能将运动件限制在槽内。零件的内孔为贯通式设计，既可以直接套装在带法兰的输出轴上，也可根据实际工况加装衬套来适配不同轴径，降低后续维护的替换成本。从安装边界判断，该零件的最大外径由两侧法兰外缘决定，轴向总厚度为轮槽底部到两侧法兰外端面的距离，安装时需要在法兰端面预留出螺钉装拆的操作空间，径向则要保证轮槽外侧与设备机架之间留有足够间隙，防止运行中与周边护板、走线架发生刮擦。在受力层面，这类轮盘通常承受径向张紧力为主，法兰端面的四个安装孔沿圆周均布，可将传动扭矩均匀分散到每个紧固件上，避免单一孔位应力集中；轮槽与两侧法兰的过渡位置采用圆角处理，既减少了热处理或机加工过程中的应力集中风险，也能避免牵引件在槽内滑动时被锐边割伤。

　　针对不同使用场景，该结构还可在轮槽内镶嵌聚氨酯、尼龙等衬层，降低运行噪音并增大摩擦系数，金属基材的本体则保证整体结构刚性，在长期张紧状态下不会出现明显形变。建模过程中，回转主体通过旋转特征生成，端面安装孔采用圆周阵列完成，各配合面的尺寸公差可根据实际装配需求标注，法兰端面与内孔的垂直度、轮槽的同轴度是加工时需要重点控制的形位公差，直接决定装配后轮盘的径向跳动量，跳动过大则会导致牵引件在运行中周期性波动，影响整套机构的运行稳定性。
