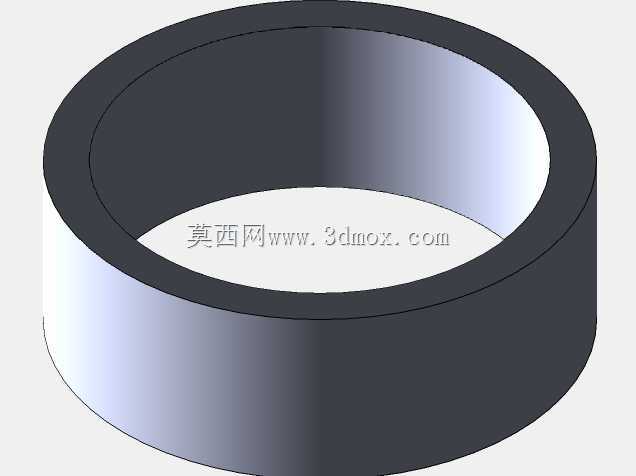

阿尼洛塞帕拉多环形隔套结构件

　　该环形结构件在整机装配中主要承担轴向定位、间隔支撑与配合面隔离作用，常见于轴系组件、传动机构、仪器仪表内部以及需要控制零件堆叠距离的连接部位。其本体为等厚短圆筒形态，内外圆柱面同轴，端面平整，没有额外凸缘、键槽或孔洞，结构简洁，便于在有限空间内快速装入。从实际使用看，这类零件往往夹装在两个配合件之间，通过自身厚度确定相邻零件的相对位置，避免轴承、挡圈、垫片或壳体直接接触造成磨损，同时可补偿装配累积误差，使锁紧或预紧状态更稳定。

　　建模时优先保证回转体特征的完整性，以中心轴线为基准建立草图，通过旋转生成主体，再对两端边缘进行细微倒角处理。倒角并非单纯外观处理，而是装配导向的重要细节：锐角边缘在压入或套装时容易刮伤配合面，也可能因毛刺造成卡滞，适度倒角可引导零件顺利进入孔位或轴段，并降低应力集中。内外圆直径需要与相邻件形成明确配合关系，若用于定位场景，内径与轴径、外径与座孔之间通常按过渡或小间隙配合控制；若仅作为间隔件，则可适当放宽公差，但同轴度和端面平行度仍需保持，以免压紧后出现偏载。

　　该件的轴向高度即安装边界的核心尺寸。选型时不能只看内外径是否匹配，还要确认装入后剩余的锁紧行程、轴承游隙或齿轮啮合位置是否合理。厚度过大将导致相邻件被过度顶开，厚度过小则无法消除窜动；在多件串联布置时，多个隔套的端面平行度误差会叠加，可能引起轴系偏斜。因此在结构设计阶段，应将该环形件放入完整装配体中进行干涉检查，重点观察其与轴肩、紧固件、密封圈、壳体台阶之间的空间关系。

　　由于外形对称，该零件加工路线通常较短，可采用棒料车削、管料切割后精车端面等方式成型。三维模型中保留均匀壁厚和规则端面，有助于后续工程图直接提取直径、长度、倒角及粗糙度要求。对于需要轻量化或耐腐蚀的场合，可在不改变安装边界的前提下调整材料；对于承受较大压紧力的场合，则应关注端面受压后的变形以及材料屈服极限。整体而言，这类环形隔套虽然造型简单，却直接影响轴系定位精度和装配可靠性，是机械结构中不可忽视的基础配合件。
