阶梯轴类精密传动回转零件结构设计

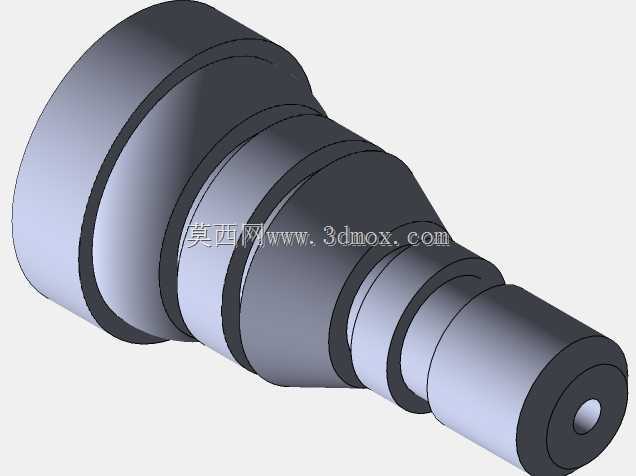

　　该回转类轴件采用多阶同轴阶梯构型，整体沿轴向依次排布不同直径的圆柱轴段，各轴段间以直角轴肩过渡，大直径端为实心盘状结构，小直径端端面预留同轴盲孔，全轴所有回转面保持严格同轴度要求，无侧向开孔、键槽或异形凸起，整体构型简洁规整，完全适配数控车削一次装夹完成大部分加工工序的工艺需求。从实际工况适配角度来看，这类无键槽光面阶梯轴常应用在对回转精度要求较高、载荷传递以径向支撑或小扭矩顶紧为主的场景中，比如小型检测设备的旋转支撑芯轴、工装夹具的定位导柱、轻工设备的从动辊轴，或是精密传感器内部的传动衔接构件。大直径端的轴肩可承担轴向定位功能，安装时直接抵靠配套轴承内圈或设备安装端面，无需额外加装轴套即可锁定轴向位置，小直径端的盲孔可适配顶针、

　　定位销或紧定螺钉，既可以在加工时作为尾座顶紧的基准位，也能在装配时插入防转销实现周向限位，避免轴件在运转过程中出现打滑偏转。设计阶段优先遵循了回转件的加工工艺性原则，所有轴段直径沿轴向从大到小单向递减，没有出现直径反向增大的结构，数控车削加工时刀具可沿轴向单向走刀完成所有外圆面的切削，中途无需掉头重新装夹，能够最大程度降低重复装夹带来的同轴度误差。各轴肩的过渡处未设置额外圆角或退刀槽，一方面是适配部分硬密封或端面抵紧的装配需求，保证轴肩端面与配合件完全贴合无间隙，另一方面也简化了车削走刀路径，批量加工时可有效缩短单件加工时长。从安装边界来看，该轴件的最大外圆直径决定了安装座的开孔尺寸，

　　各中间轴段的长度与直径分别对应不同配合件的安装位，可依次套装轴承、隔套、传动轮等标准件，装配时所有配合件从轴的小端穿入，推至对应轴肩位置即可完成轴向定位，无需额外调整轴向间隙。小直径端的外圆面可根据配合需求选择间隙配合或过渡配合，若用于旋转支撑场景，可与标准深沟球轴承内孔直接配合，大直径端的外圆面也可作为配合面，套装端盖或密封件实现端部防护。这类轴件的结构设计完全围绕易加工、易装配、高同轴度的核心需求展开，没有多余的冗余结构，在保证结构强度的前提下尽可能简化了构型，既降低了单件加工的材料损耗与工序成本，也能保证批量生产时的尺寸一致性，对于需要小批量定制精密回转轴件的设备开发场景而言，这类基础阶梯轴构型具备很强的通用性，只需调整各轴段的直径与长度尺寸，即可适配不同安装空间与载荷要求的使用场景。
