带径向侧孔的厚壁环形套筒结构件

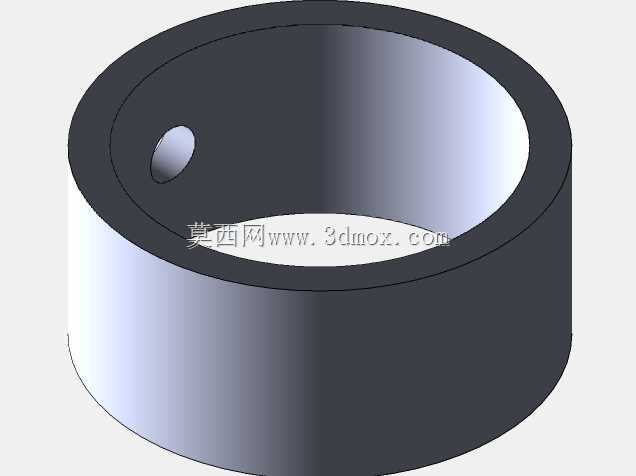

　　该环形套筒属于典型的厚壁回转类结构件，整体呈短圆柱中空形态，内外圆柱面同轴布置，壁厚均匀，可承受径向载荷并为内部轴类零件提供定位与支撑空间。筒壁一侧开设径向小孔，孔轴线与套筒主轴线垂直相交，孔口边缘做圆滑过渡，既可以作为润滑油路的通油孔，也可用于穿装定位销、紧定螺钉或接入检测介质，在轴承座、液压阀组、传感器安装座以及小型传动机构中十分常见。从结构受力角度看，厚壁设计能够提升套筒的刚性与抗变形能力，适合在中等载荷、存在一定振动或需要精密配合的工况下使用。内孔作为主要工作面，通常与轴、阀芯或感应元件形成间隙或过渡配合；外圆则用于嵌入壳体、支架或安装孔内，依靠圆柱面实现径向定位。建模时先以旋转特征构建主体轮廓，保证内外径、

　　高度和壁厚的尺寸关联，再在侧孔位置建立垂直于外圆面的基准轴，通过拉伸切除完成径向孔，并对孔边与端面交接处进行倒角或圆角处理，避免应力集中。安装边界方面，需重点控制套筒外径与基座孔的配合公差、内孔与被包容件的配合间隙，以及侧孔与外部油路或销孔的对中关系；轴向定位可通过台肩、卡簧或端面压紧实现，侧孔方位则应在装配时对准管路或锁紧位置。该类零件结构虽不复杂，但对同轴度、圆柱度和孔位角度有明确要求，合理的壁厚与孔边过渡能够减少热处理或压装过程中的开裂风险，也便于后续加工时一次装夹完成内外圆精加工，降低形位误差。
