车削加工工艺用双头敲击锤结构

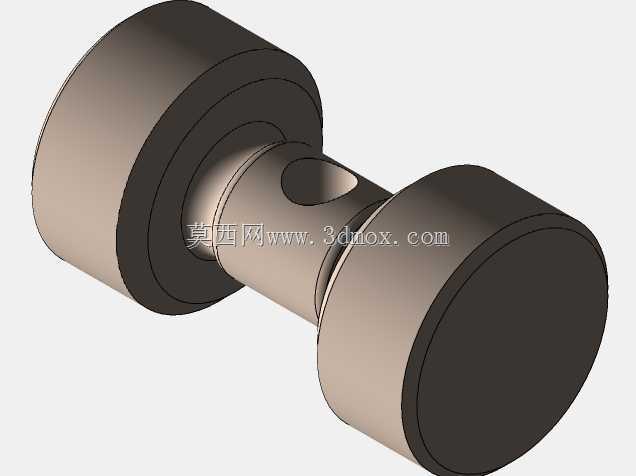

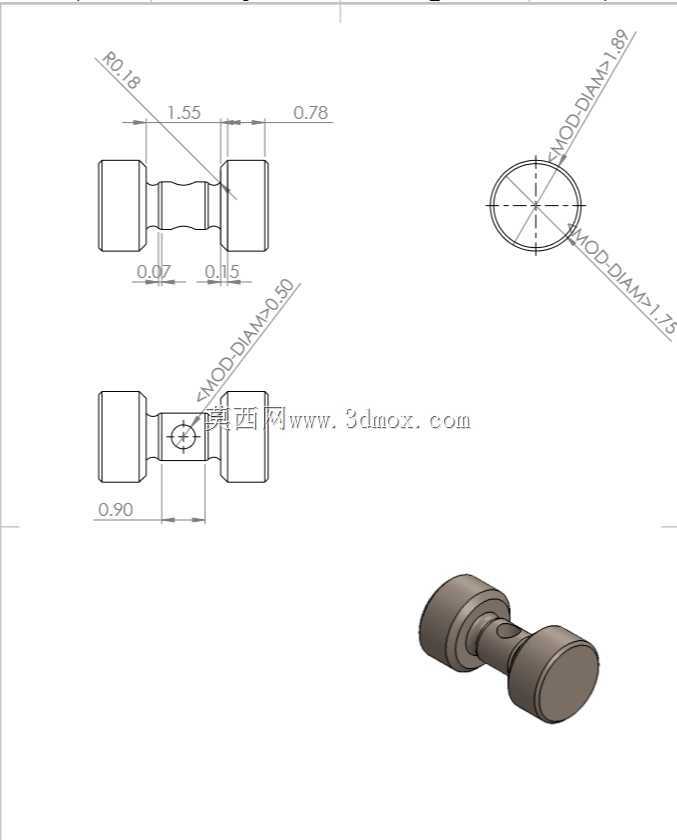

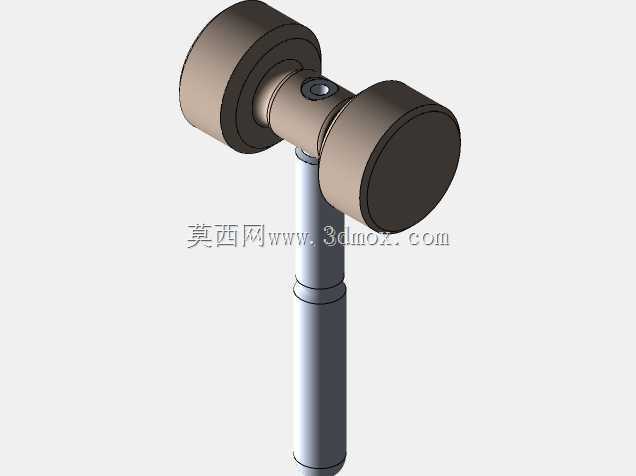

　　该构件为适配车削加工工序设计的手动敲击工装，整体以同轴回转体为主体构型，锤头部分采用两端对称的圆柱实心结构，中部通过缩径轴段与锤柄连接，连接位置开设径向锁紧孔，可装入紧定螺钉实现锤头与锤柄的周向、轴向双重固定，避免敲击作业过程中锤头出现松脱、偏转。从实际车间使用场景来看，这类工装常用于车床加工工位的工件装夹校正、车刀微调敲击、待加工毛坯找正以及拆卸工装时的轻度冲击作业，相比普通一体式手锤，其分体式结构可单独更换磨损的锤头或变形的锤柄，降低长期使用的耗材成本。设计阶段优先考虑车削工艺的加工可行性，锤头两端外圆、中部连接轴、锤柄外圆全部可通过普通卧式车床一次装夹完成主要型面加工，仅锁紧孔需要后续钻削工序完成，无需复杂铣削或特种加工，

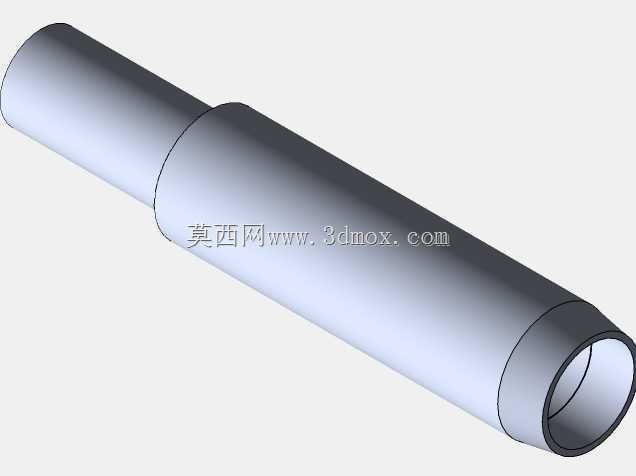

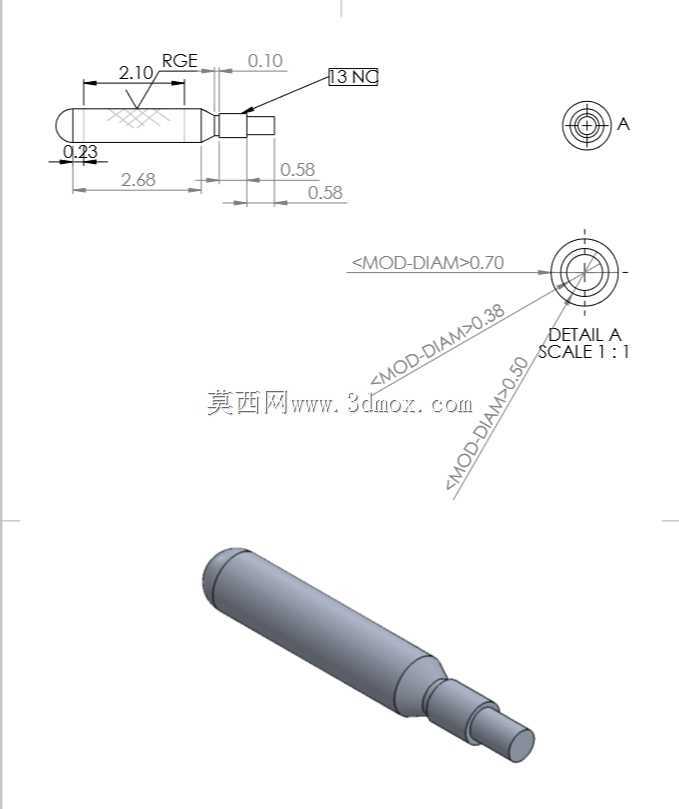

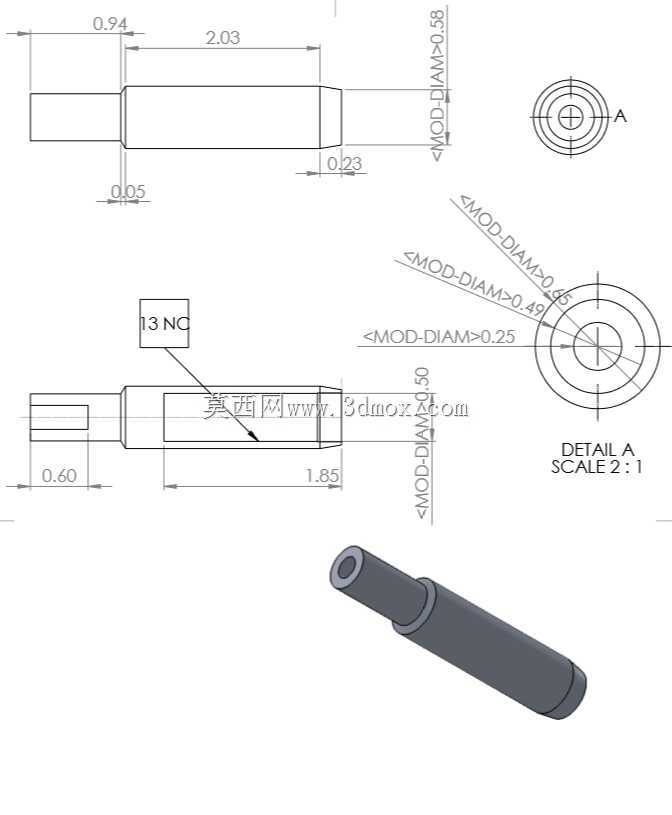

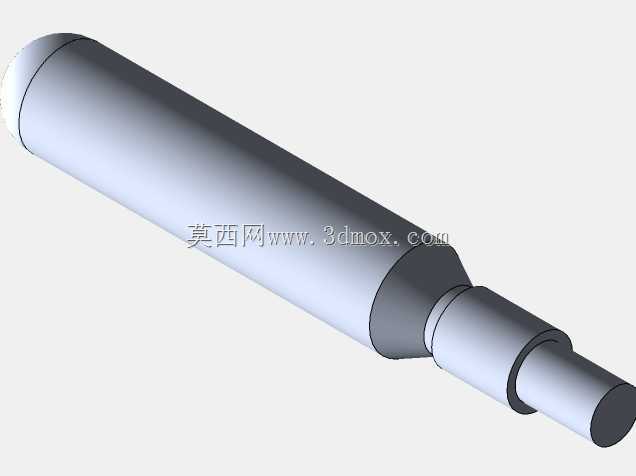

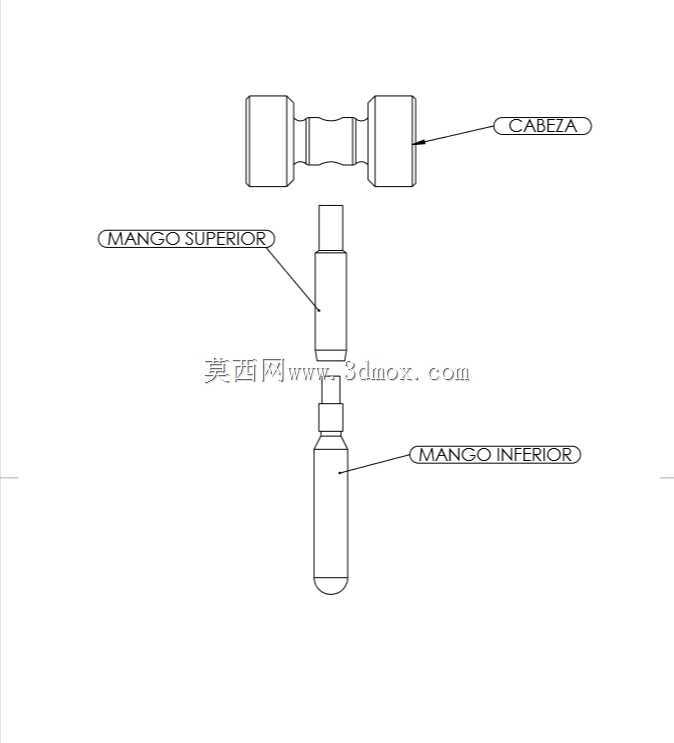

　　工序排布紧凑，适合小批量自制或批量生产。外形尺寸方面，锤头两端圆柱直径大于中部连接轴径，既保证两端敲击面有足够的接触面积，又能控制整体重量，避免过重导致操作疲劳；锤柄采用等直径长圆杆结构，握持段长度符合手动敲击的力臂需求，安装边界上锤头中部的连接孔与锤柄采用小间隙配合，锁紧孔轴线垂直于锤柄轴线，装配时将锤柄插入锤头中部通孔后拧入紧定件即可锁定，不需要额外焊接或过盈压装，拆装维护十分便捷。结构受力上，敲击冲击力沿锤头轴向传递，中部缩径段经过圆弧过渡，减少应力集中，长期承受反复冲击也不易在轴肩位置出现断裂。两端敲击面可根据使用需求做淬火处理提升表面硬度，也可一端做硬面、一端包覆软质材料用于精加工面的校正，避免损伤已加工表面。该结构没有复杂异形曲面，三维建模时通过回转特征即可完成主体造型，钻孔特征单独添加，建模逻辑清晰，也便于后续出工程图标注形位公差与配合尺寸，指导车间直接投产。
