方座圆台组合式传感基座结构

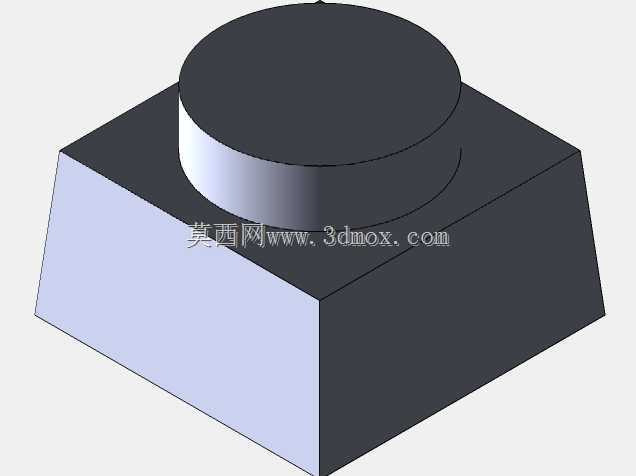

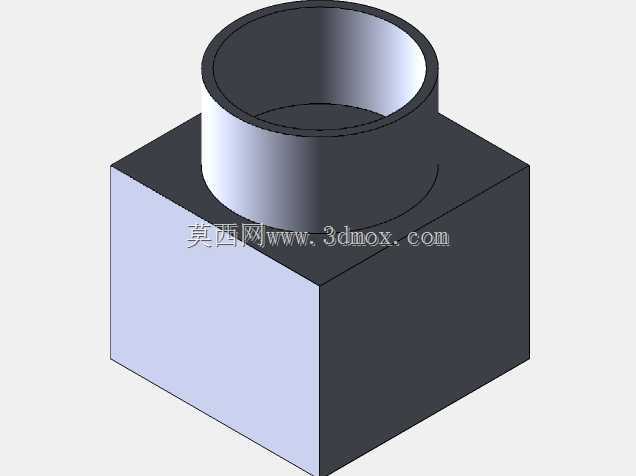

　　该构件采用下方正方块体、上方同轴圆柱凸台的组合构型，整体为一体式实心结构，无额外镂空、减重槽或外接管线接口，属于传感检测单元的配套安装基座，也可作为小型功能元件的承载定位座使用。在自动化产线的工位检测场景中，这类基座常布置在工装夹具的定位基准位，下方方块的四个垂直立面可直接贴合工装的直角定位槽，依靠立面贴合限制X、Y方向的平移自由度，方块底面与安装面完全贴合限制Z向位移，无需额外设计定位销孔即可完成初定位，大幅缩减现场装调的对中时间。上方圆柱凸台的核心作用是为传感元件提供同轴安装基准，圆柱的外圆面可与传感元件的内孔安装位形成间隙配合，配合公差可根据实际检测精度需求选定H7/g6或H7/h6等级，

　　保证传感元件的检测轴线与基座基准轴线重合，避免因安装偏心带来的检测误差。从结构设计逻辑来看，下方方块的边长尺寸大于上方圆柱的直径，这种下宽上窄的构型一方面增大了基座与安装面的接触面积，在同等拧紧力矩下可降低接触面的压应力，避免长期使用后安装面出现压溃变形；另一方面方块的四个边角可预留安装通孔，用于穿装紧固螺栓，螺栓排布空间充足，不会与上方圆柱的安装区域发生干涉。圆柱凸台的高度根据配套传感元件的轴向定位需求设定，既要保证传感元件套装后有足够的配合长度，防止运行中出现径向晃动，又要避免凸台过高导致元件装配后整体重心上移，提升设备运行时的抗振稳定性。在尺寸与安装边界层面，方块的外接轮廓决定了基座的最小安装空间，

　　选型时需确认安装位的平面尺寸不小于方块边长，且安装位周边预留不小于螺栓头部直径的操作空间，方便工具伸入完成拧紧作业。圆柱凸台的直径需与待安装元件的内孔尺寸严格匹配，凸台顶端可根据需求设计倒角，引导元件快速套装，避免装配时刮伤配合面。该基座的方块立面与圆柱外圆的同轴度、垂直度公差可控制在0.02mm以内，满足普通工业场景的检测定位精度要求，若应用于高精度测量场景，可进一步提升形位公差等级，并在方块底面增加磨削工艺，保证平面度要求。实际应用中，这类基座还可作为简易的限位挡块使用，圆柱面用于接触待限位工件的圆弧面，方块则提供稳定的支撑，适配多种轻载定位工况。
