阶梯外螺纹带中心孔传动轴结构

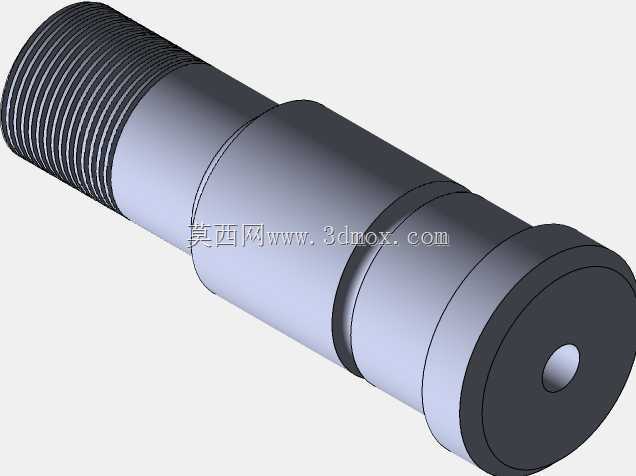

　　该零件属于典型的阶梯轴类传动构件，整体采用同轴回转体布局，左端设置连续外螺纹段，用于与带内螺纹的锁紧件、调节螺母或执行端连接件形成可拆卸配合。螺纹段后依次过渡为不同直径的圆柱轴颈，各轴肩位置承担轴向定位作用，可限制轴承、隔套、齿轮或传感组件在轴向上的窜动，保证装配后相关零件具有明确的安装基准。右端为直径较大的盘状端面，端面中心加工有内凹小孔，该结构既可作为加工过程中的顶尖定位孔，也可在装配时容纳定位销、注入润滑介质或作为轻量化与工艺避让结构。

　　从实际使用场景看，这类轴件常见于需要传递旋转运动并承受一定径向载荷的机构中，例如小型传动单元、仪器仪表执行机构、进给调节装置以及传感器配套的机械连接部位。多段不同直径的设计并非单纯为了造型，而是服务于装配顺序：零件可从一侧依次穿入轴承、隔圈和传动件，最终通过轴肩与螺纹紧固件完成轴向夹紧，避免所有配合面采用同一尺寸导致装拆困难。各轴颈直径差形成的台阶还能在有限长度内提高轴的局部刚度，使受力较大的支撑段具备更大截面，同时在需要密封或安装卡簧的位置预留相应边界。

　　结构设计上，外螺纹与光滑圆柱面之间应保持严格同轴，否则锁紧后会产生偏心，进而引起旋转跳动、噪声和连接松动。轴肩过渡处需要控制圆角与倒角，尖角虽然在三维建模中容易生成，但在真实加工和热处理过程中会形成应力集中，长期受交变载荷时可能成为裂纹起始点。端面中心孔的直径和深度应与轴径匹配，过小则定位刚性不足，过大则削弱端部强度，并可能影响端面与配合件的有效接触面积。

　　安装边界方面，选型时需重点核对螺纹规格、各轴颈长度与直径、最大法兰端外径以及总长度。螺纹段长度决定螺母锁紧行程和连接件可调节范围；中间光轴段长度决定轴承或衬套的跨距；右端大直径端面则可能影响相邻壳体的避让空间。若用于较高转速场合，还应结合配合件位置校核轴的挠度与临界转速，避免悬臂过长导致振动放大。建模时应保证所有回转特征共轴，并在装配中以轴肩面作为轴向尺寸链基准，这样才能真实反映零件在设备中的定位关系与运动性能。
