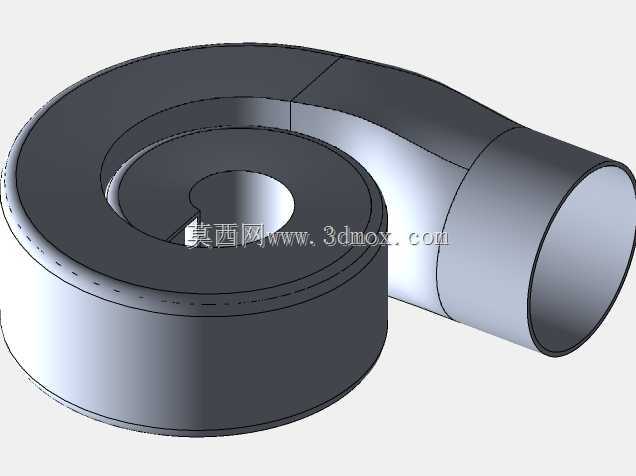

该空气涡轮壳体为气动能量转换单元的核心承流部件,整体采用蜗旋渐扩式流道与切向出气筒一体化构型,主要面向汽车气动辅助系统、小型压缩空气做功回路以及台架试验类气源转换装置使用。壳体内部型面直接决定气流进入叶轮后的导向效率,建模时以等环量流道分布为基础,将螺旋段截面从靠近出气端的大尺寸圆形截面,沿周向逐步收窄至蜗舌位置,保证气流在整周进入叶轮时流速均匀,避免局部涡流造成能量损失。
从安装边界看,圆形蜗壳底盘预留了与轴承座、端盖配合的轴向定位止口,止口与流道内壁保持同轴,装配后可控制叶轮叶顶与壳体之间的径向间隙在合理范围;侧面伸出的圆柱形出气接口为标准对接段,可直接与管路法兰或卡箍结构连接,接口轴线与蜗壳基圆相切,能够最大限度降低气流转向时的阻力。壳体外壁在螺旋段与直段交接处做了连续过渡,既减少厚壁区域的成型应力集中,也为外部安装支架提供了平整贴合面。
实际选型与结构校核中,需要重点关注三个位置:一是蜗舌处的最小间隙,该尺寸直接影响气动噪声与回流比例,间隙过小容易引发气流脉动并对叶轮造成激励,间隙过大则会降低涡轮做功效率;二是底盘端面的平面度,该面与中间壳体或轴承端盖贴合,若平面度超差会造成装配后不同轴,进而出现叶轮擦壳;三是出气接口的同轴度与端面垂直度,这两项偏差会传递到外接管路,带来附加装配应力。
该结构在建模阶段同步保留了壁厚均匀性控制,螺旋段外壁随内壁曲率同步变化,避免局部壁厚突变影响后续加工或成型工艺。对于需要做流场分析的场景,可直接抽取内部封闭流道,划分网格后校验不同入口压力下的流速分布与压力损失;对于结构设计人员,该模型也可作为基础构型,调整蜗壳宽度、出口直径及蜗舌圆角,快速衍生出适配不同流量参数的涡轮壳体方案。
