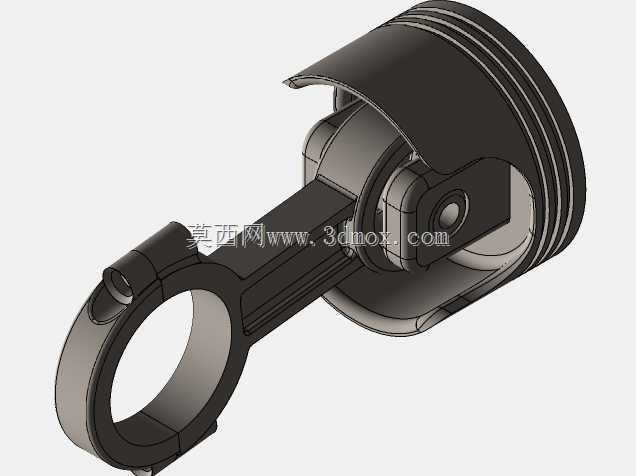

剖视展示的发动机活塞连杆组结构

　　这套活塞连杆组件采用半剖视的建模呈现方式，直接将内部活塞销与连杆小头的配合结构、活塞内腔的加强筋布局完全展露，无需额外做爆炸视图就能看清核心传力路径的所有配合关系。在往复式内燃机的工作循环里，这套部件承担着将燃烧室内燃气爆发产生的直线推力，转化为曲轴旋转扭矩的核心作用，是发动机动力输出路径上无法替代的核心传力构件。

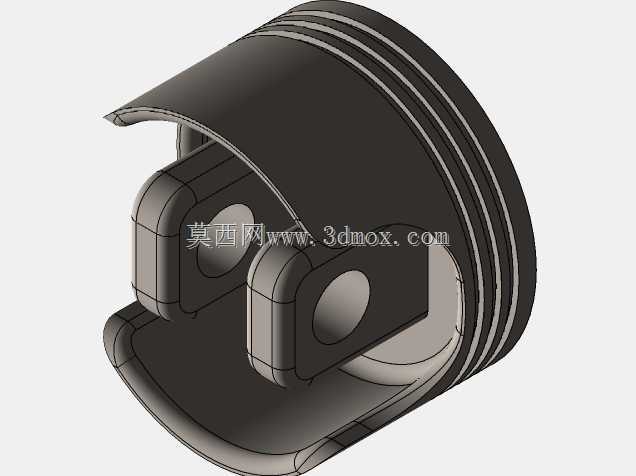

　　从实际装机的工况约束来看，活塞头部预留了三道环槽的安装空间，分别对应气环与油环的装配位，建模时严格还原了环槽的轴向宽度与径向深度边界，既保证气环可以紧密贴合缸壁实现燃烧室密封，也给油环留出了刮除缸壁多余润滑油的回流空间。活塞裙部的型线并非规则正圆柱，建模时预留了热膨胀补偿的形变余量，避免发动机热机状态下裙部受热膨胀出现卡缸故障。

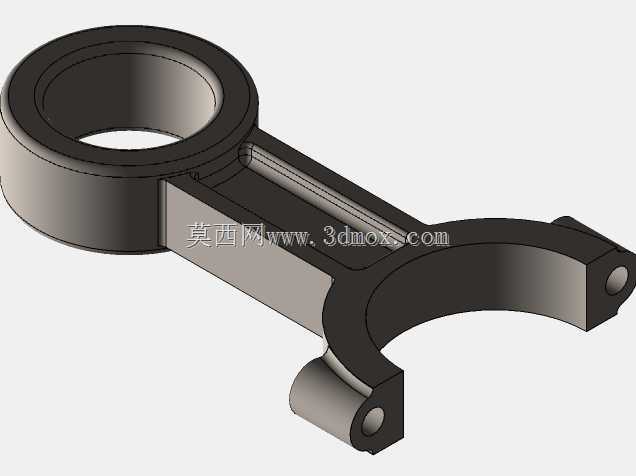

　　连杆部分采用了传统的工字型截面杆身设计，这种结构在同等用料重量下拥有更高的抗弯截面模量，能够承受燃气爆发瞬间的冲击载荷，以及活塞往复运动产生的交变惯性力。连杆小头端直接通过活塞销与活塞内腔的销座相连，建模时还原了销座两侧的加强筋过渡结构，避免应力集中在销孔边缘引发疲劳裂纹；连杆大头端做了分体式设计，可穿过缸体曲轴箱侧盖完成与曲轴连杆轴颈的装配，大头孔的配合边界严格匹配轴瓦的安装尺寸，保证运转时的油膜形成条件。

　　做整机三维布局时，需要重点核对活塞在上止点、下止点两个极限位置的运动包络，确认活塞头部不会碰撞气门，连杆运动轨迹不会与缸体冷却水套、曲轴箱加强筋发生干涉。同时要匹配活塞销的轴向定位间隙，以及连杆大头的轴向窜动余量，保证整机在高转速工况下，所有运动部件都留有合理的热膨胀与润滑间隙。
