汽车发动机用传感固定铰接支架结构

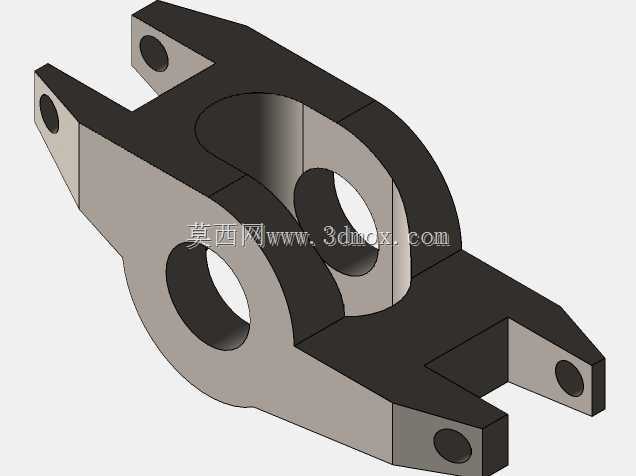

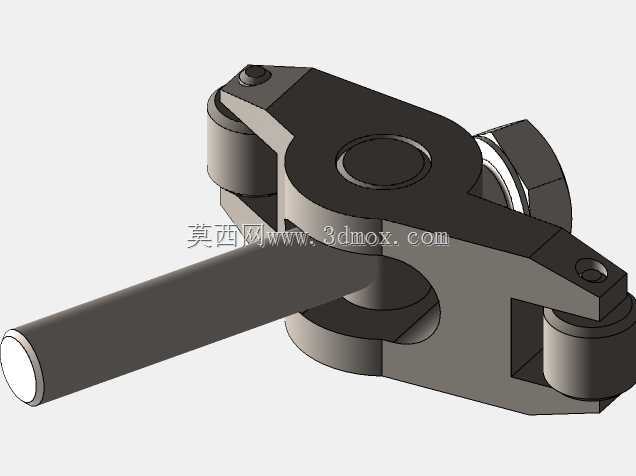

　　该铰接式支架总成主要面向小排量往复式内燃机的外围传感部件安装场景，适配缸盖周边空间局促、需要同时完成管路夹持与传感元件定位的装配需求。从实际装车边界来看，长圆形穿杆孔用于穿过传感元件的信号引出杆或真空取气管，杆身与孔位预留的间隙可补偿发动机热态下的缸盖变形量，避免硬连接导致的杆件弯折或密封面渗漏。两侧对称布置的铰接轴座用于连接快装卡扣或附属传感模块，中部的环形凸台既作为安装定位的贴合基准，也承担支架整体的抗弯载荷，在发动机运行产生的高频振动下，凸台与安装面的全周接触可分散局部应力，防止支架固定点出现疲劳裂纹。设计阶段优先考虑了装配工艺性：支架主体采用开放式夹爪结构，无需额外工装即可手动卡入预装位置，两侧铰接位的同轴度公差控制在0.

　　05mm以内，保证附属卡扣摆动时无卡滞。长杆的伸出长度根据缸盖外围线束与管路的走向确定，端部做倒角处理，方便穿装线束护套或密封胶圈；夹爪内侧预留的凹槽可嵌入橡胶减震垫，既能够吸收发动机怠速时的振动，也可避免金属硬接触产生的异响。从安装尺寸来看，支架整体宽度适配多数四缸发动机缸盖的螺栓孔距，中部凸台的厚度可保证在拧紧固定螺栓时，支架主体不会发生翘曲变形；两侧铰接位的中心距经过匹配计算，在附属模块翻转至极限位置时，不会与周边的气门室盖、点火线圈等部件发生运动干涉。该结构同时兼顾了传感元件的定位精度与维修便利性，拆卸时无需拆解周边管路，松开固定螺栓即可整体取出支架，更换内置传感元件的操作可在数分钟内完成，适配售后维保的快修需求。

　　建模过程中对各铰接配合面做了公差匹配仿真，验证了在-40℃至120℃的工作温度区间内，铰接副的转动阻力始终处于合理范围，不会出现热胀卡滞或冷态间隙过大的问题；夹爪的夹紧力经过校核，既可以牢固固定穿装的杆件，也不会因夹紧力过大导致塑料材质的传感杆出现压痕或断裂。
