方形带三角加强筋传感器安装支座

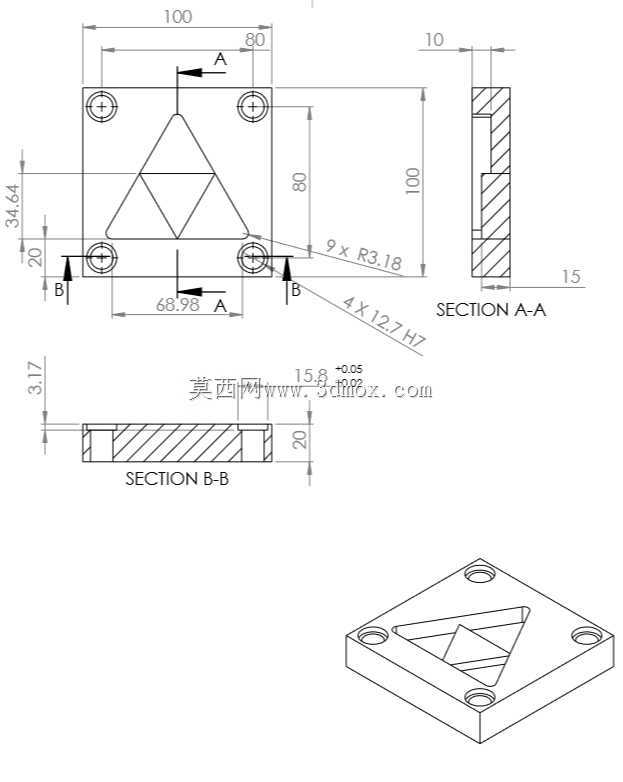

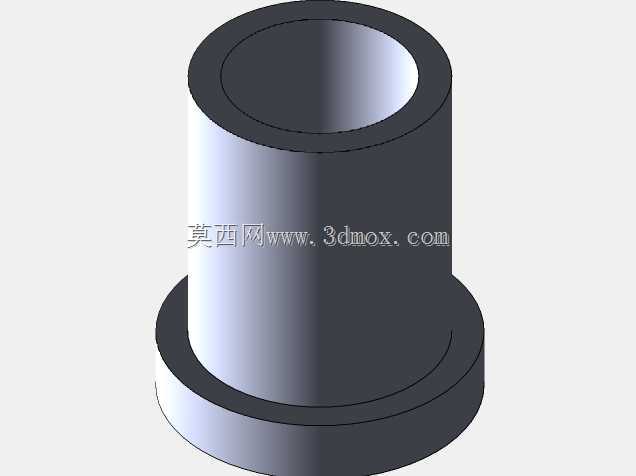

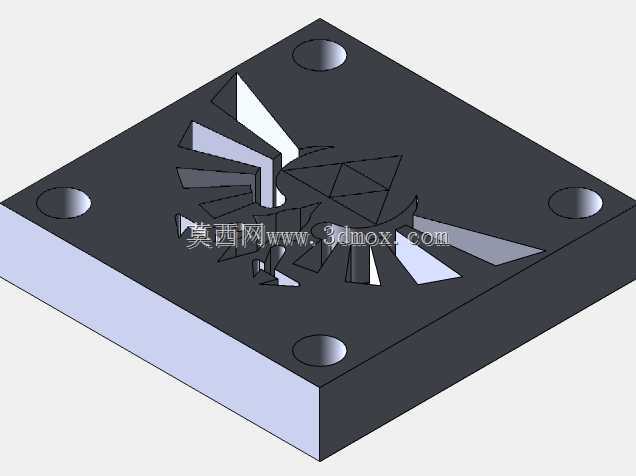

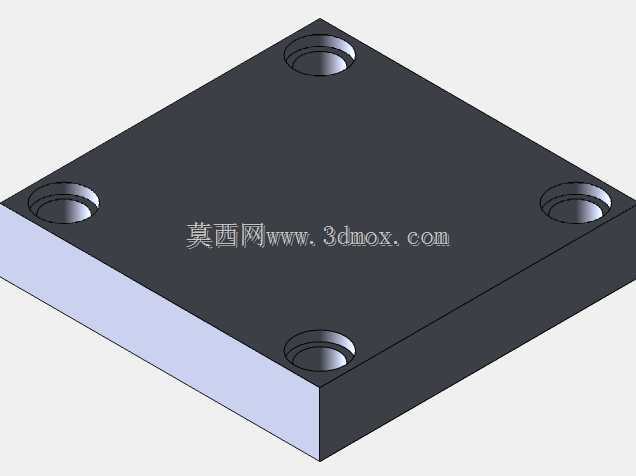

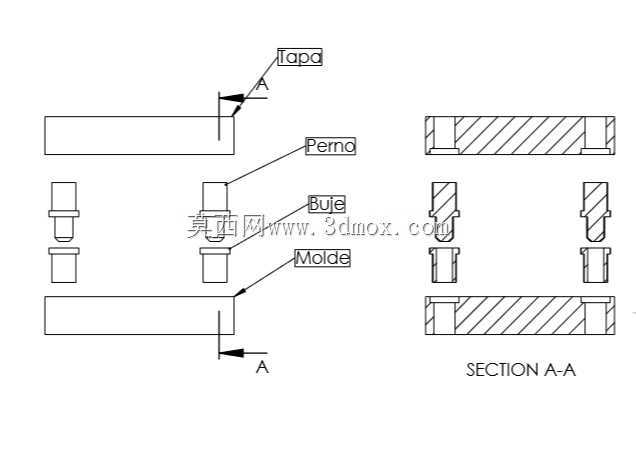

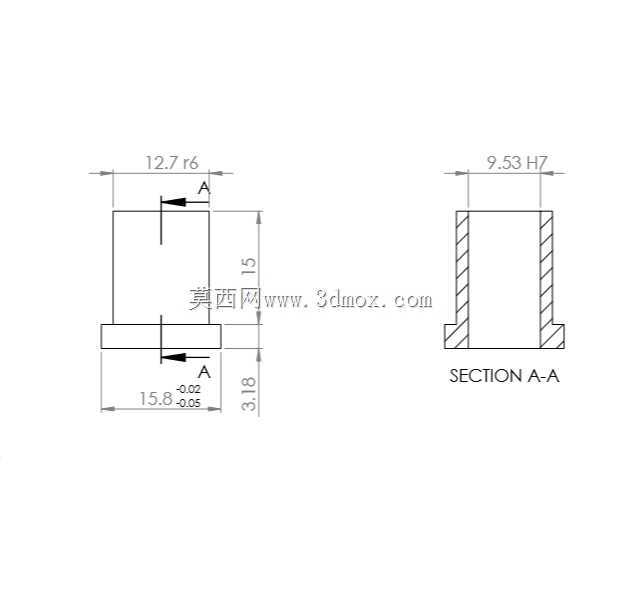

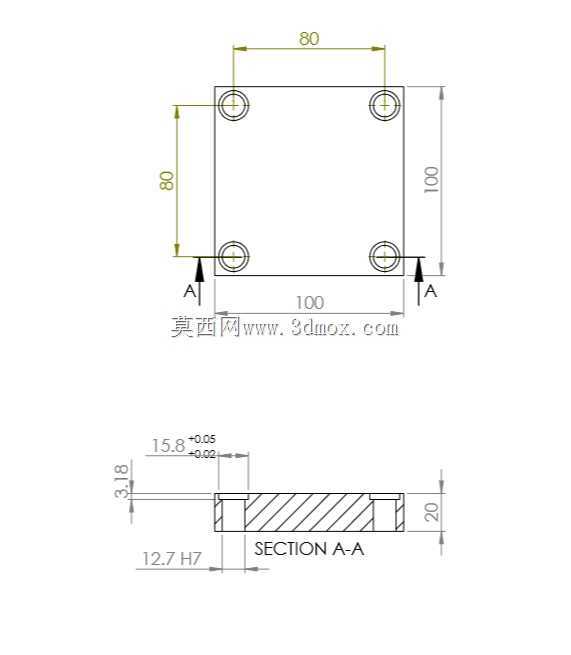

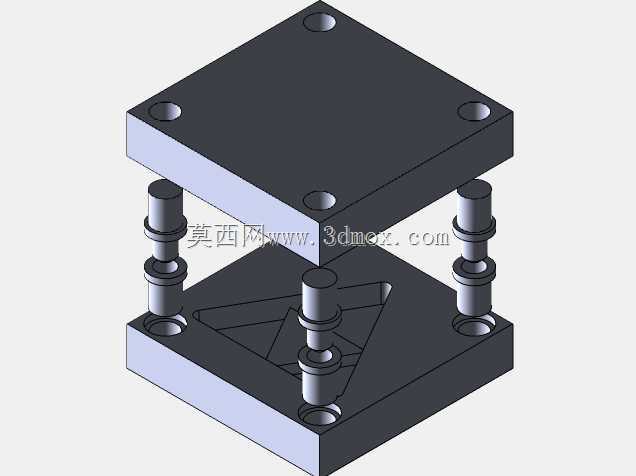

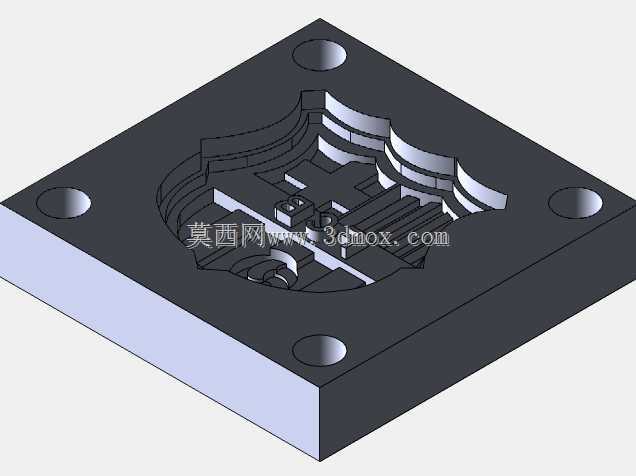

　　该零件属于传感器配套安装支撑类五金构件，整体采用方形板式结构，主体外轮廓长宽均为100mm，板体总厚度20mm，四个角位对称布置安装通孔，孔位中心距分别为80mm与68.98mm，适配M12.7规格的紧固件完成基面固定，孔位周边做R3.18圆角过渡，避免装配应力集中与边角锐边划伤。板体正面设置三角形凸起加强结构，该结构并非装饰造型，而是在不额外增加板厚的前提下提升板面抗弯折刚度，抵消传感器运行、设备振动带来的板面形变，保障被支撑传感器的安装基准面平面度长期稳定。从剖面结构来看，板体一侧预留15mm厚度的实体安装区，可兼容侧装、嵌入式安装等多种装配方式，板面加工有15.8mm宽度的定位槽，公差控制在+0.05mm区间，

　　能够为传感器提供精准的定位基准，减少安装调试阶段的对位调整工作量。这类支座常应用在工业自动化检测工位、物流分拣线检测点、机床加工状态监测点位中，用来固定光电、接近、位移类传感器，替代现场焊接、临时打孔的简易安装方式，让传感器的安装位置具备可复制性，后期维护更换传感器时不需要重新标定孔位，直接拆装即可恢复原有检测精度。设计过程中优先考虑了安装兼容性，四角对称孔位支持正反两个方向装配，三角形加强筋的走向避开了传感器的走线空间与感应工作面，不会对传感器的检测范围造成遮挡。板体边缘做了统一的倒角处理，剖面可见的壁厚均匀，适合采用铣削加工或者型材一体成型工艺制作，材料可根据使用场景选用铝合金或者碳钢，铝合金材质自重较轻，适合移动式检测设备，

　　碳钢材质刚度更高，适合重载振动的工业现场。零件的所有安装尺寸均从同一基准面标注，现场施工时只需要找到基面的十字中心线，即可快速完成四个安装孔的定位放线，不需要反复换算尺寸链，降低了现场安装的出错概率。加强筋与板面的连接处做了圆弧过渡，避免机加工过程中出现应力裂纹，同时也减少了热处理环节的变形风险。整个构件没有复杂的异形曲面，加工工艺性好，常规的数控铣床即可完成全部工序，不需要特殊刀具或者定制工装，制造成本可控，适合批量配套自动化设备生产线使用。
