本田d意甲改装排气歧管三维结构设计

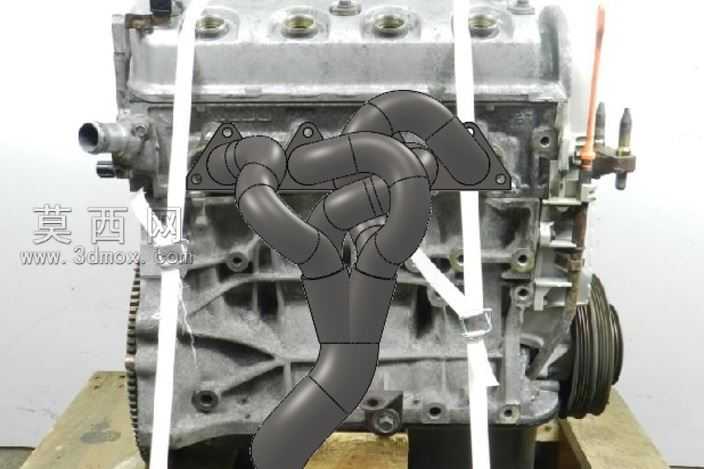

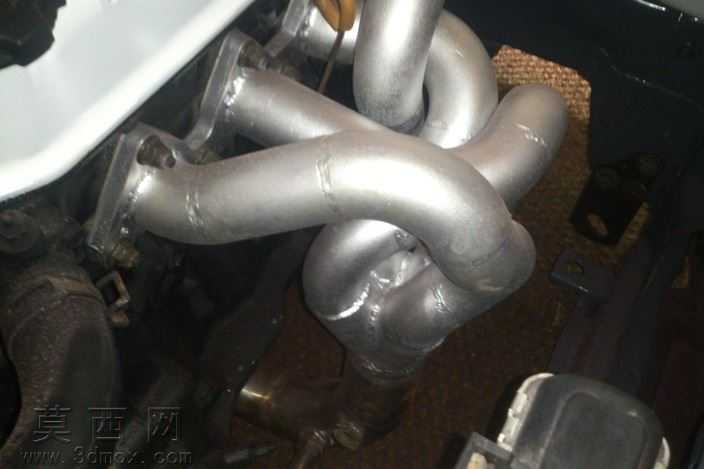

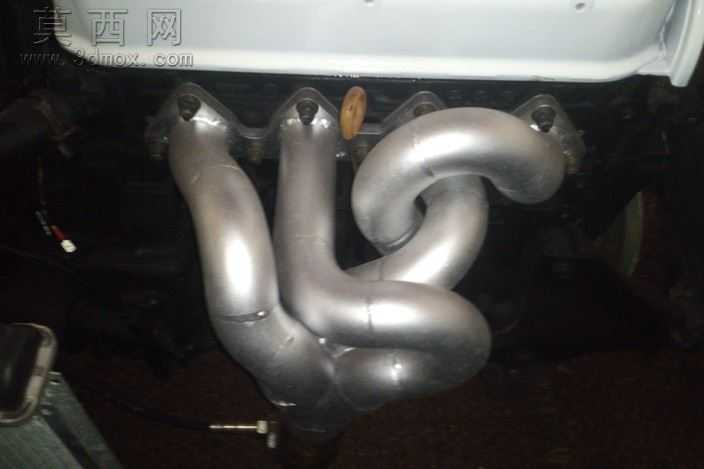

本作品为适配本田车型的d意甲风格改装排气歧管三维设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于本田对应车型发动机缸盖排气侧的安装法兰点位数据，精准定位四个进气接口的孔位坐标、法兰平面度公差与密封槽结构，确保后续安装时可与缸盖排气端面完全贴合，避免出现排气泄漏问题。歧管主体的管路走向采用等长芭蕉结构设计，每一段弯曲管路的曲率半径、管路长度均经过反复校核，保证各气缸排出的废气到达排气汇聚端的行程差控制在极小范围内，以此优化排气脉冲效应，提升发动机中高转速区间的排气顺畅度与动力响应表现。建模过程中对管路的弯折区域做了壁厚均匀化处理，避免弯折处出现管壁过薄导致的结构强度不足问题，同时在管路衔接的汇聚端做了平滑过渡的流道设计，减少废气在管路内部的紊流与阻力。材质设定阶段，将歧管主体材质定义为304不锈钢，还原改装排气常用的金属材质特性，法兰部位采用加厚不锈钢材质设定，表面做拉丝质感处理，焊接部位模拟真实氩弧焊的焊缝肌理，还原手工改装排气的焊接细节，管路表面设置轻微的金属磨砂反光效果，还原不锈钢管材经弯折、焊接处理后的真实质感。结构设计上充分考虑实装的空间避让需求，管路的整体布局避开了发动机舱内的周边部件，包括防火墙、转向机构、发动机机脚等位置，确保装车后不会出现部件干涉问题，同时在法兰安装位预留了对应规格的螺栓孔位，可直接匹配原厂的排气固定螺栓。设计思路围绕改装场景的实际需求展开，既兼顾了排气性能的优化，也还原了手工改装排气的视觉风格，管路交错的造型具备强烈的改装视觉辨识度，整体模型的结构细节完整，可用于改装方案展示、结构校核以及后续的加工生产参考，模型包含完整的实体结构与装配关系，各部件之间的衔接逻辑清晰，能够直观呈现该款改装排气歧管的整体构造与设计特点。
