透明绿柄工字钉结构设计

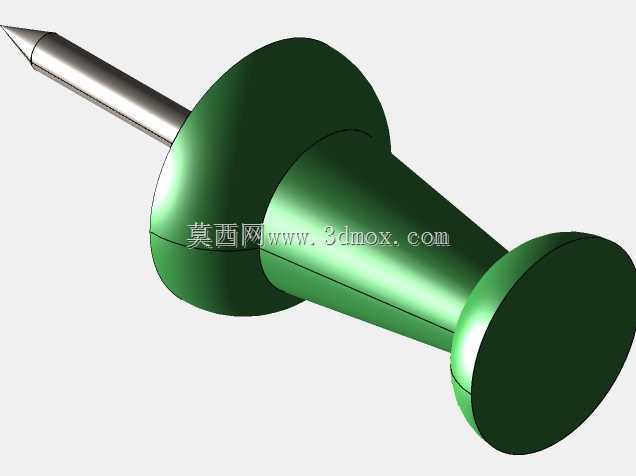

　　日常办公场景中，工字钉是用于软木板、公告栏、图纸展板固定纸质资料的常用小五金件，这款绿柄工字钉的结构设计充分兼顾了握持施力与穿刺固定的双重需求。从结构拆分来看，产品分为两个核心功能段：金属穿刺段与塑胶握持按压段。金属穿刺段采用冷镦成型的碳钢针体，针尖做了四棱磨尖处理，相比普通圆锥针尖，四棱结构在穿刺纸张、软木材质时阻力更小，刺入过程中不会出现纸张被带起褶皱的问题，针体直径控制在1.2mm，既保证了穿刺后的针体强度，不会因为反复插拔出现弯折，也不会在软木板上留下过大的针孔，影响展板的重复使用。针体与塑胶柄的连接部位做了滚花压花处理，嵌入塑胶柄内部的深度达到5mm，通过注塑包胶的方式实现牢固结合，避免长期使用后针体与柄部出现松脱转动的问题。

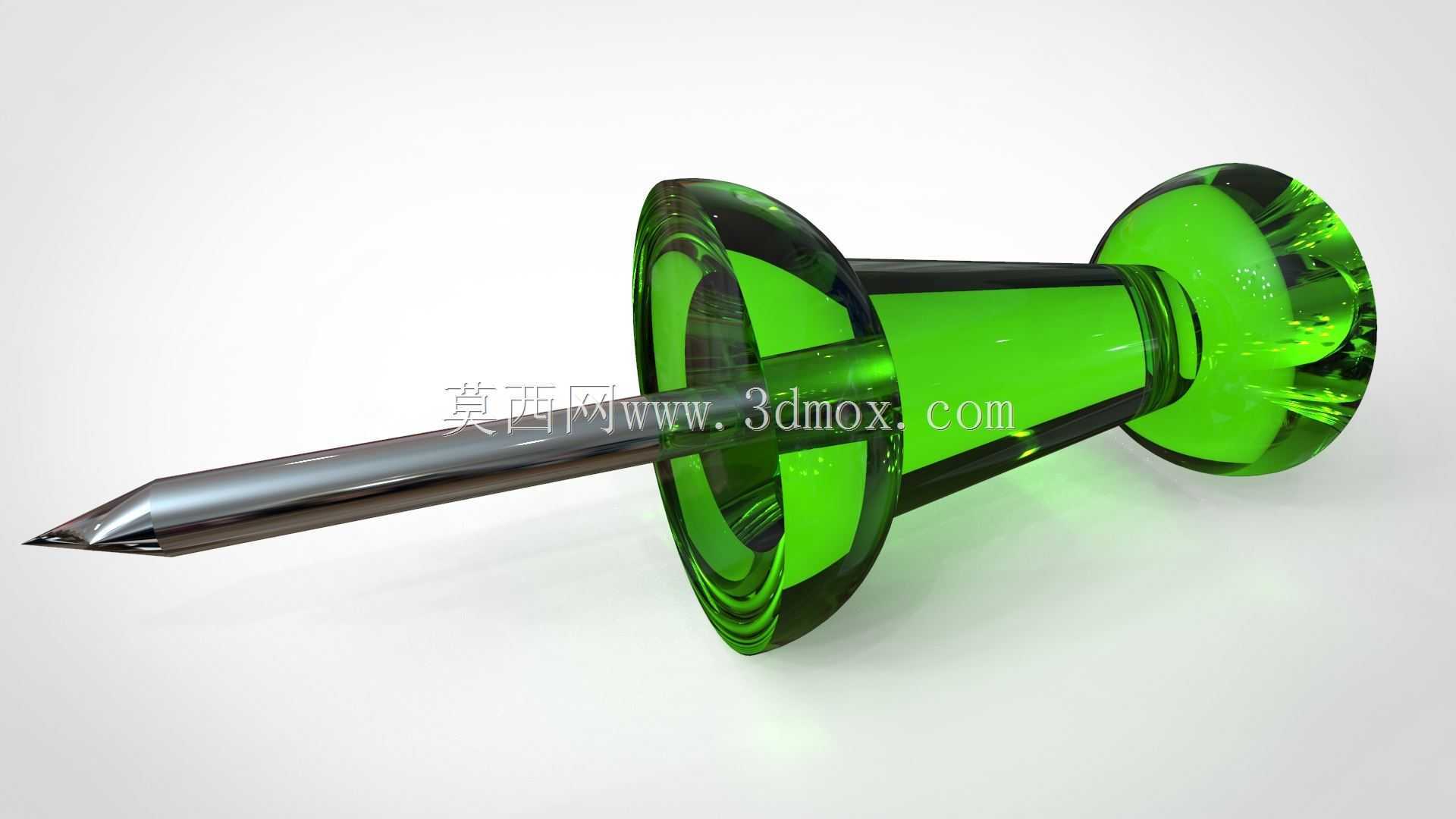

　　塑胶握持段采用透明PC材质注塑成型，整体做了通透的绿色着色，柄部采用大直径圆盘加锥形过渡的结构，顶部圆盘直径达到22mm，按压时手指的受力面积足够大，长时间按压固定多份资料时不会出现硌手的问题，锥形过渡段从圆盘平滑收窄到与针体衔接的位置，既减少了注塑时的材料用量，也能在拔出工字钉时提供合适的手指施力卡位，不需要额外借助工具就能轻松拔出。柄部的边缘全部做了R1.5的圆角处理，没有尖锐的棱角，日常拿取存放时不会划伤手部。

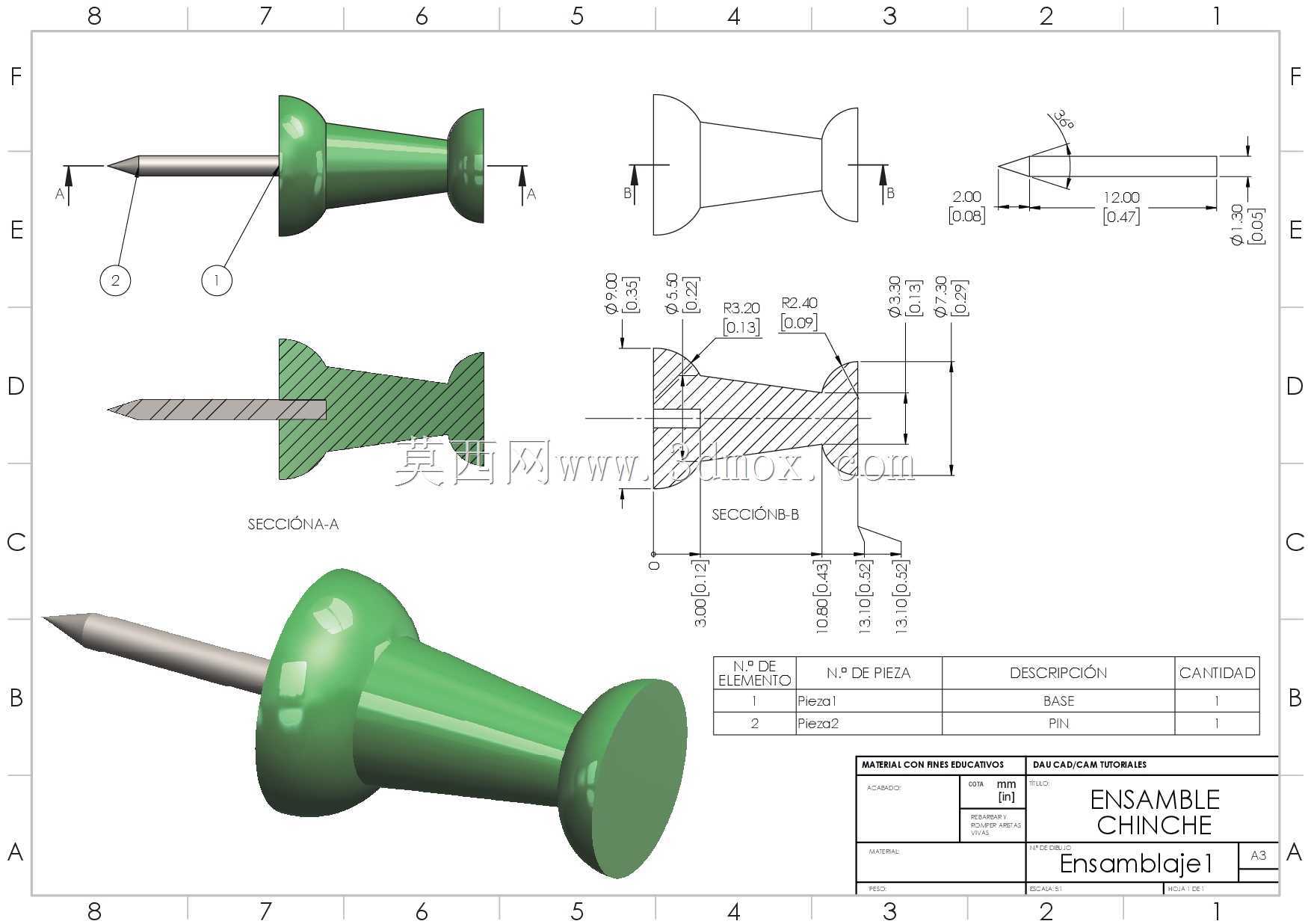

　　从安装使用的边界尺寸来看，整钉总长度为25mm，其中金属针体有效刺入长度为11mm，能够满足最多20张70gA4打印纸的固定需求，刺入软木板后塑胶柄底部与展板表面保留1mm左右的间隙，方便后续拔出操作。设计过程中针对塑胶柄的注塑成型做了拔模角度处理，外表面拔模角度设置为1.5度，内凹结构拔模角度设置为2度，保证注塑开模时不会出现粘模、拉伤的问题，透明PC材质的壁厚控制在均匀2mm，避免注塑过程中出现缩痕、气泡，影响成品的通透外观效果。针体的同轴度公差控制在0.1mm以内，保证刺入时不会出现偏斜，固定纸张后钉身保持垂直于展板表面，不会因为倾斜导致固定的纸张边角翘起。在实际办公场景中，这款工字钉除了常规的纸质资料固定，也可用于轻质装饰件、手工样品在软质基层上的临时固定，通透的绿色柄部既具备一定的标识性，也不会过度遮挡展板上的展示内容，兼顾了实用性与视觉协调性。
