绕线式弹性顶丝固定联轴器结构设计

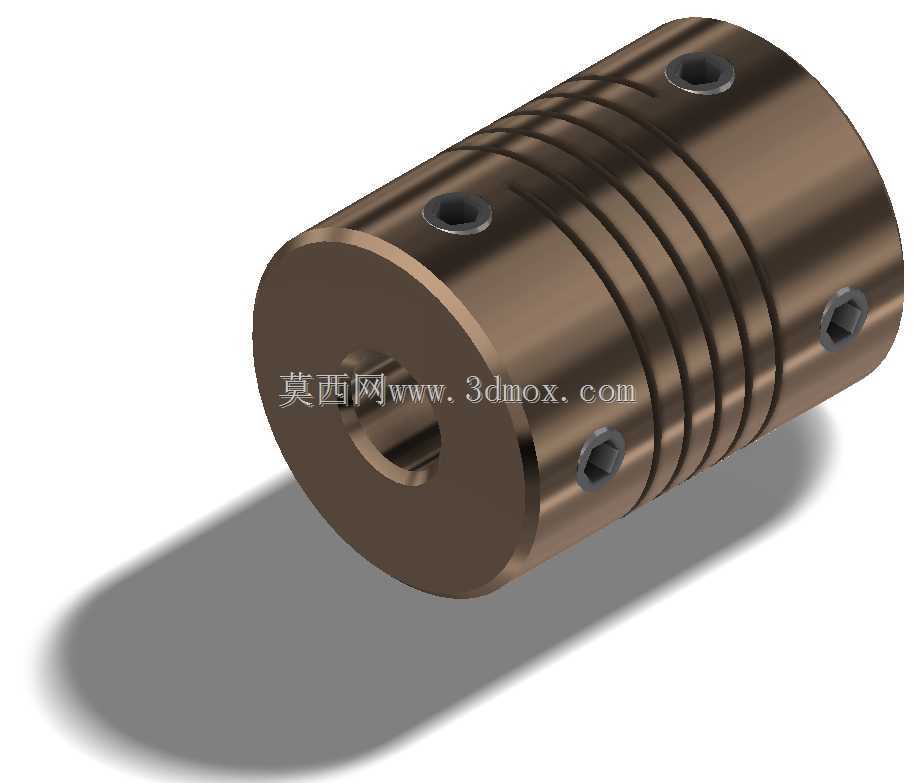

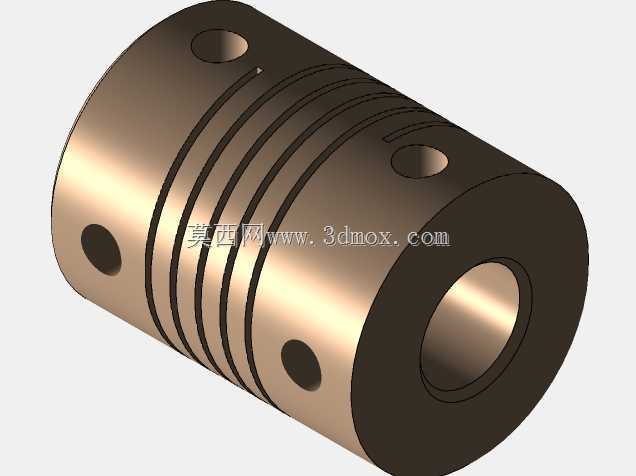

　　这类绕线式弹性联轴器常见于小扭矩精密传动场景，比如小型传感器配套的信号采集轴系、微型编码器传动链路、桌面级自动化检测设备的动力传递环节，核心作用是补偿两连接轴之间的径向、角向与轴向偏差，避免硬连接状态下的装配应力传递到敏感检测元件上，导致检测数据漂移或者轴系卡滞。从结构设计来看，主体采用一体式圆柱坯料加工，外圆中段加工有多道平行的环形切槽形成绕线式弹性变形区，这个区域的壁厚、切槽数量、槽宽直接决定了联轴器的扭转刚度与偏差补偿能力，切槽数量越多、剩余壁厚越薄，补偿偏差的能力越强，但对应的扭转刚度会下降，能传递的额定扭矩也会随之降低，设计时需要根据实际传动的扭矩阈值、允许的传动回差要求做参数匹配。

　　两端的轴孔分别适配直径6mm与8mm的连接轴，整体外径9mm，总长度25mm，安装时不需要额外的胀套或者键连接，依靠两端径向布置的紧定螺钉顶紧轴面实现固定，这种固定方式结构简单，装拆效率高，适合小扭矩、不需要频繁大负载正反转的传动场景，要注意紧定螺钉的顶紧位置需要对应轴上的平面坑，避免长期运行出现轴与联轴器的相对滑动，导致传动失效。设计这类联轴器的时候，首先要确认两端连接轴的直径公差，轴孔一般采用H7级公差配合，保证装配时的同轴度基础，弹性变形区的切槽加工要保证槽深一致，避免运行过程中应力集中导致的断裂问题，紧定螺钉的螺纹孔位置要避开弹性切槽区域，防止拧紧螺钉时导致弹性区变形不均。实际选型应用时，要核算传动链路的峰值扭矩，

　　预留至少1.5倍的安全系数，同时要确认实际安装时两轴的最大偏差量在联轴器的补偿范围内，不能依赖联轴器的弹性变形去弥补过大的安装同轴度误差，否则会大幅缩短联轴器的使用寿命，甚至导致弹性区提前疲劳断裂。这类联轴器因为整体尺寸小，没有多余的突出结构，安装占用的径向空间很小，非常适合安装空间局促的小型检测设备、微型传动模组内部使用，相比膜片联轴器，它的结构更简单，加工成本更低，没有额外的膜片紧固零件，装配环节的累积误差更小，在小扭矩低转速的传动场景下可靠性表现更稳定。
