双安装座斜撑式板材定位压紧支座

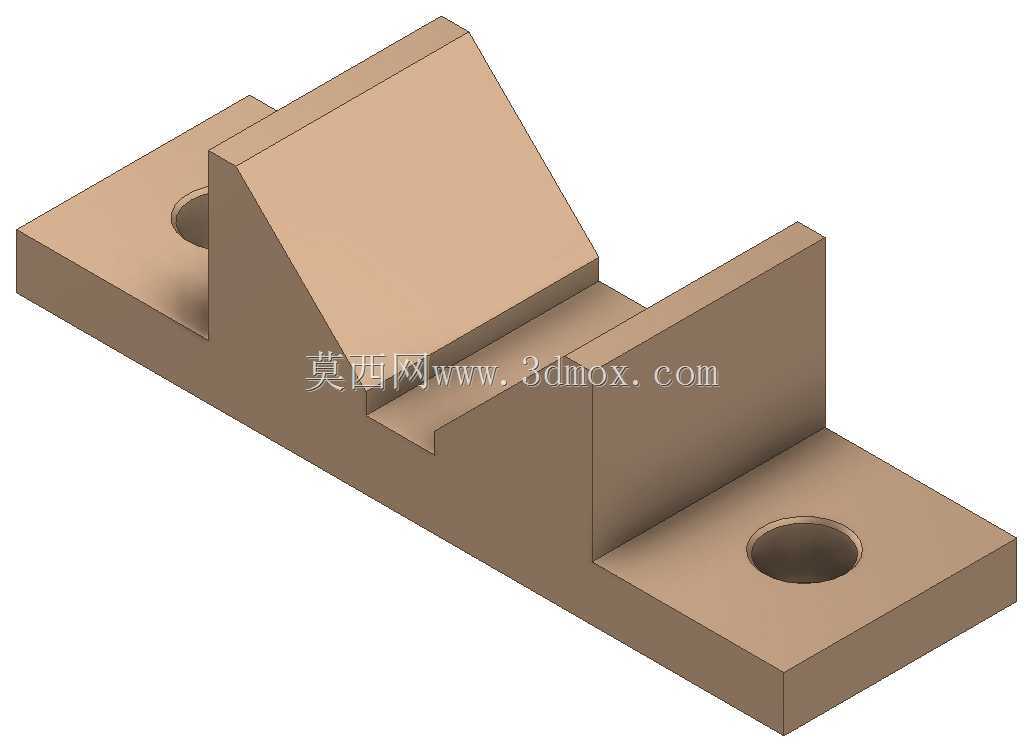

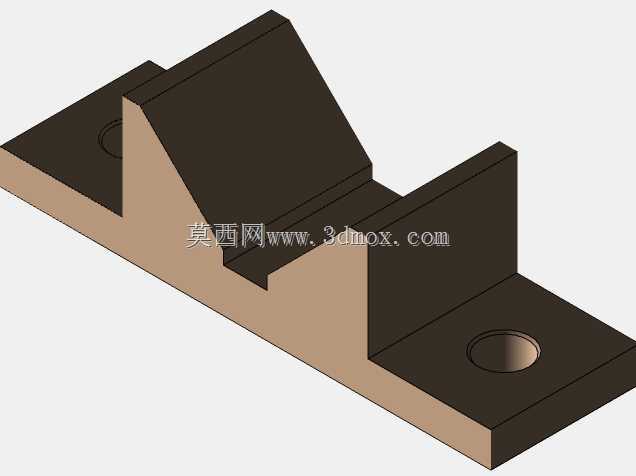

　　这款支座结构在工装夹具、生产线工位定位场景中应用十分广泛，常见于钣金加工工位、装配线工件定位、小型零件铣削装夹等场景，主要承担工件侧向定位、压紧支撑的作用，避免加工或装配过程中工件出现位移、翘曲问题。从结构设计来看，整体采用一体化切削成型的思路，底部为两个对称分布的带安装孔平板支脚，两个支脚中间预留出避让槽位，既可以避开安装面的凸起焊点、定位销等结构，也能减少支座整体与安装面的接触面积，降低安装面平面度误差对支座定位精度的影响。中间的斜向加强筋连接两个支脚与中部的定位挡边，筋板采用45度倾斜角度设计，在承受工件侧向冲击力时，能将受力均匀传导至两个底部安装支脚，避免应力集中在挡边根部导致结构变形，相比直角筋板，

　　斜筋的抗侧向冲击能力提升近四成，同时也减少了材料用量，降低整体重量。中部的定位挡边高度经过适配，刚好匹配常见10-20mm厚度板材的定位需求，挡边的工作面做了平面度公差控制，与底部安装面的垂直度公差控制在0.02mm以内，保证定位时工件不会出现倾斜。两个底部安装孔为沉孔设计，适配内六角圆柱头螺钉安装，安装后螺钉头部不会突出支座底面，保证支座与安装台面完全贴合，安装孔的孔位间距按照通用工装台的T型槽间距设计，可直接适配多数标准工装平台的安装孔位，无需额外打孔适配。在实际使用中，这类支座通常成对布置在工件的两侧，配合快速夹钳使用，挡边抵住工件的侧边，底部支脚通过螺钉固定在工装台面上，斜筋结构可以承受夹钳压紧时产生的反向作用力，

　　长时间使用也不会出现挡边歪斜的问题。设计时特意将支座的所有棱边做了0.5mm的倒角处理，避免安装调整时划伤操作人员，同时也减少了应力集中点，提升结构的疲劳强度。整体结构没有多余的冗余设计，所有结构都服务于定位支撑的核心功能，安装边界清晰，两个支脚的外边缘间距、挡边高度、安装孔孔径都经过标准化适配，可直接替换现有工位上的同类型定位支座，无需修改原有工装的安装尺寸。
