双孔槽型安装固定基座结构设计

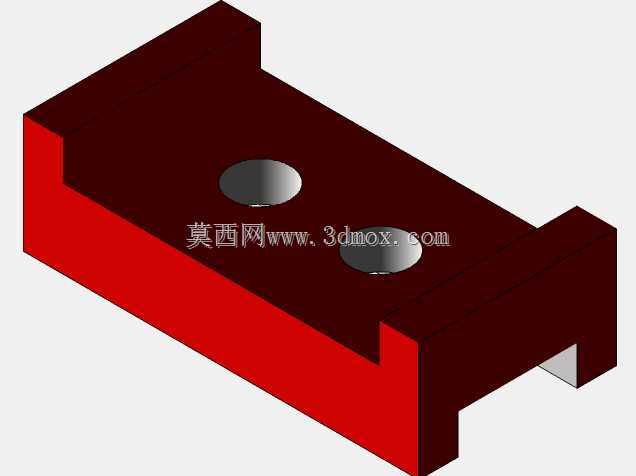

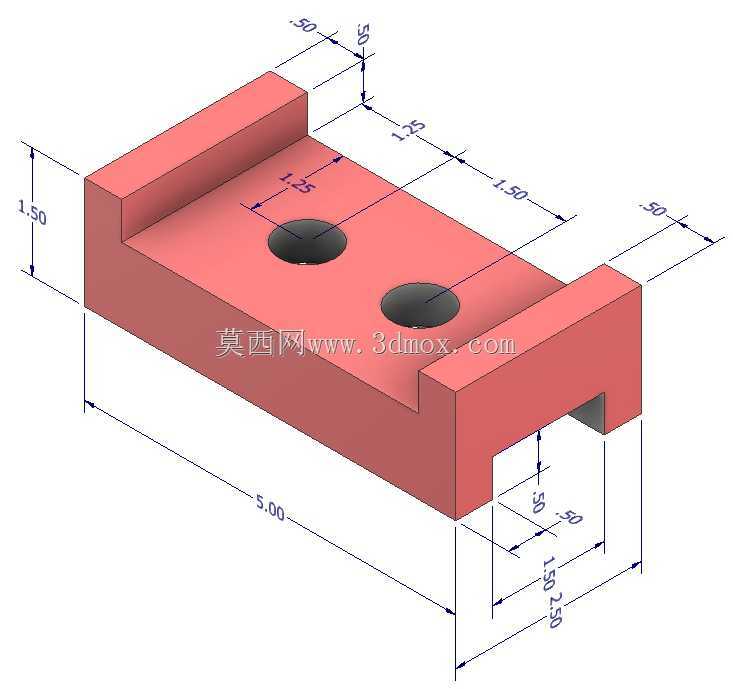

　　该零件属于小型安装固定类基座，常应用于传感器安装、小型气动元件定位、轻型工装附件接驳等工业场景，在自动化产线的检测工位、小型实验台架搭建、非标设备的局部支撑结构中使用频率较高。从结构设计逻辑来看，主体采用对称式槽型截面，两侧凸起的挡边可在安装时提供侧向限位，避免配套安装的部件在受侧向力时出现横向滑移，中间下沉的平面作为主承载面，可与被固定件的底面完全贴合，保证接触受力均匀，不会出现局部应力集中导致的零件变形。两个同轴布置的沉头安装孔位于承载面中心区域，孔位间距经过匹配标准紧固件尺寸设计，可适配常用的内六角圆柱头螺钉，沉头结构可保证螺钉安装后头部不高出承载面，避免与被固定件产生安装干涉。从尺寸边界来看，零件总长度为5.00单位，

　　总宽度为1.50单位，两侧挡边的高度为0.5单位，底部开槽的宽度为1.50单位、深度为0.50单位，安装孔中心距为1.5单位，孔边距两侧挡边的距离均为1.5单位，整体尺寸紧凑，占用安装空间小，可在狭窄的设备内部空间完成布置。设计时充分考虑了安装适配性，底部的开槽结构可直接卡接在对应宽度的型材导轨上，也可通过两个安装孔直接锁附在安装平面上，两种安装方式可根据现场实际工况灵活选择，无需额外加工转接件。零件的所有棱边均做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能在装配时起到导向作用，提升装配效率。在受力性能方面，槽型结构相比平板式基座具备更高的抗弯强度，在同等材料厚度下，可承受更大的垂直方向载荷，

　　同时两侧挡边的加强作用也能降低零件长期受力后的形变量，保证安装精度的长期稳定性。建模过程中所有尺寸均采用参数化驱动，可根据实际使用场景的安装需求，快速调整整体长宽、孔位间距、挡边高度等参数，快速衍生出适配不同安装空间的同系列基座型号，减少重复建模的工作量。
