L型双安装孔限位压紧固定座结构

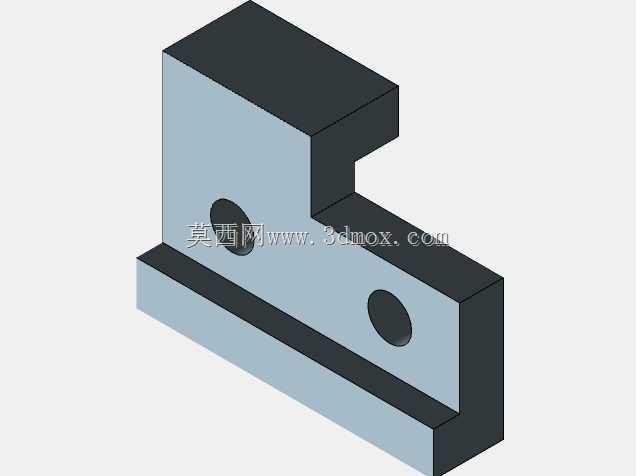

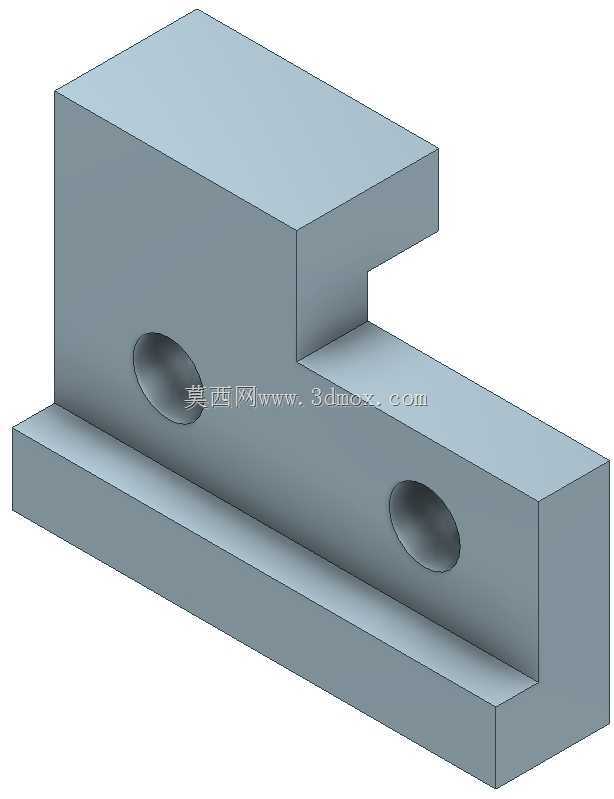

　　这款L型结构的固定限位构件，多应用在工装夹具的定位工位、小型自动化设备的行程限位段以及检具的基准靠面位置，日常产线里常见于PCB板分切设备的侧边定位、小型冲压工位的料片挡停、组装线治具的工件承托限位场景，属于小尺寸但应用频次极高的功能性五金构件。从结构设计逻辑来看，整体采用直角L型的一体式铣削成型思路，竖直段与水平段的衔接位置做了内凹避让槽设计，这个槽位并非冗余结构，一是可以避开安装面上的凸起焊缝、拼接台阶，保证两个安装面都能完全贴合装配基准面，避免因安装面存在异物导致的定位偏移；二是给压紧操作预留出操作空间，当需要对伸入构件开口位置的工件进行压紧时，紧固件或者压头可以顺着槽位调整位置，不会被直角结构干涉。

　　两个安装孔分别布置在竖直段和水平段的中心位置，采用沉孔式椭圆孔设计，椭圆孔的长轴方向与构件的长度方向保持一致，安装时可以根据实际装配需求微调固定位置，抵消安装基座的孔位加工误差，沉孔结构则可以让内六角安装螺丝的头部完全没入构件表面，不会突出平面刮擦工件或者干涉周边运动部件，这一点在紧凑空间的工装设计里尤为重要，很多新手设计时容易忽略沉孔深度，导致螺丝头突出造成运动卡滞。从安装边界来看，水平段的底面为全平面加工，表面粗糙度控制在Ra1.6以内，保证安装后与基座的贴合度，竖直段的内侧直面为工作限位面，平面度公差控制在0.02mm以内，作为定位基准时可以保证工件的重复定位精度，两个安装孔的中心距经过适配常见的20mm、

　　30mm型材安装孔距设计，可以直接搭配铝型材框架使用，不需要额外加工转接板。构件的开口高度经过通用化设计，适配10-20mm厚度的板材、型材类工件的侧边定位，当工件伸入开口位置后，既可以通过竖直段的直面进行硬限位，也可以在孔位安装紧定螺丝对工件进行侧向压紧，实现定位加夹紧的双重功能，相比分体式的限位块加压块结构，这种一体式设计减少了装配零件数量，降低了安装调试的工作量，同时整体刚性更好，在频繁受到工件冲击的工位上也不容易出现松动移位的问题。在实际选型使用时，需要注意根据工况负载选择对应的材质，普通低负载定位场景可以选用6061铝合金材质做阳极氧化处理，重量轻且不易生锈，在有切削液、油污的加工工位使用时，可以选用45号钢做发黑处理，提升构件的耐磨性能和抗冲击能力，若用在食品、医疗类有耐腐蚀要求的工位，则可以更换为304不锈钢材质加工，适配不同的生产场景需求。
