双安装孔L型定位连接金属构件

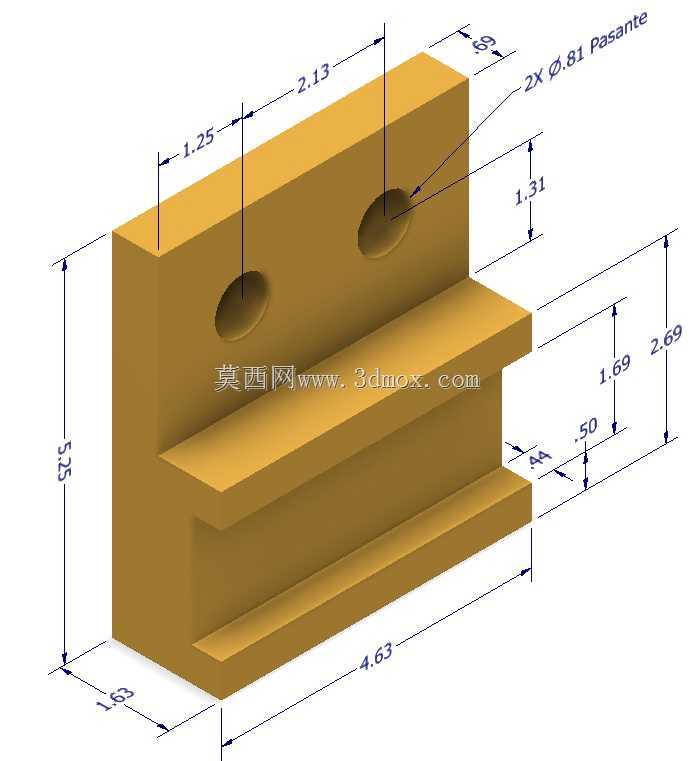

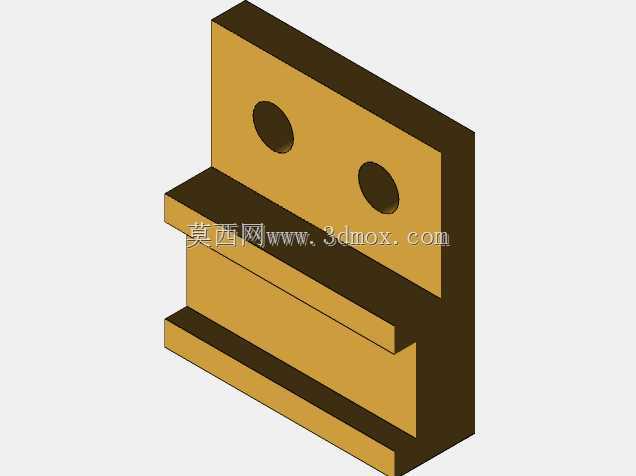

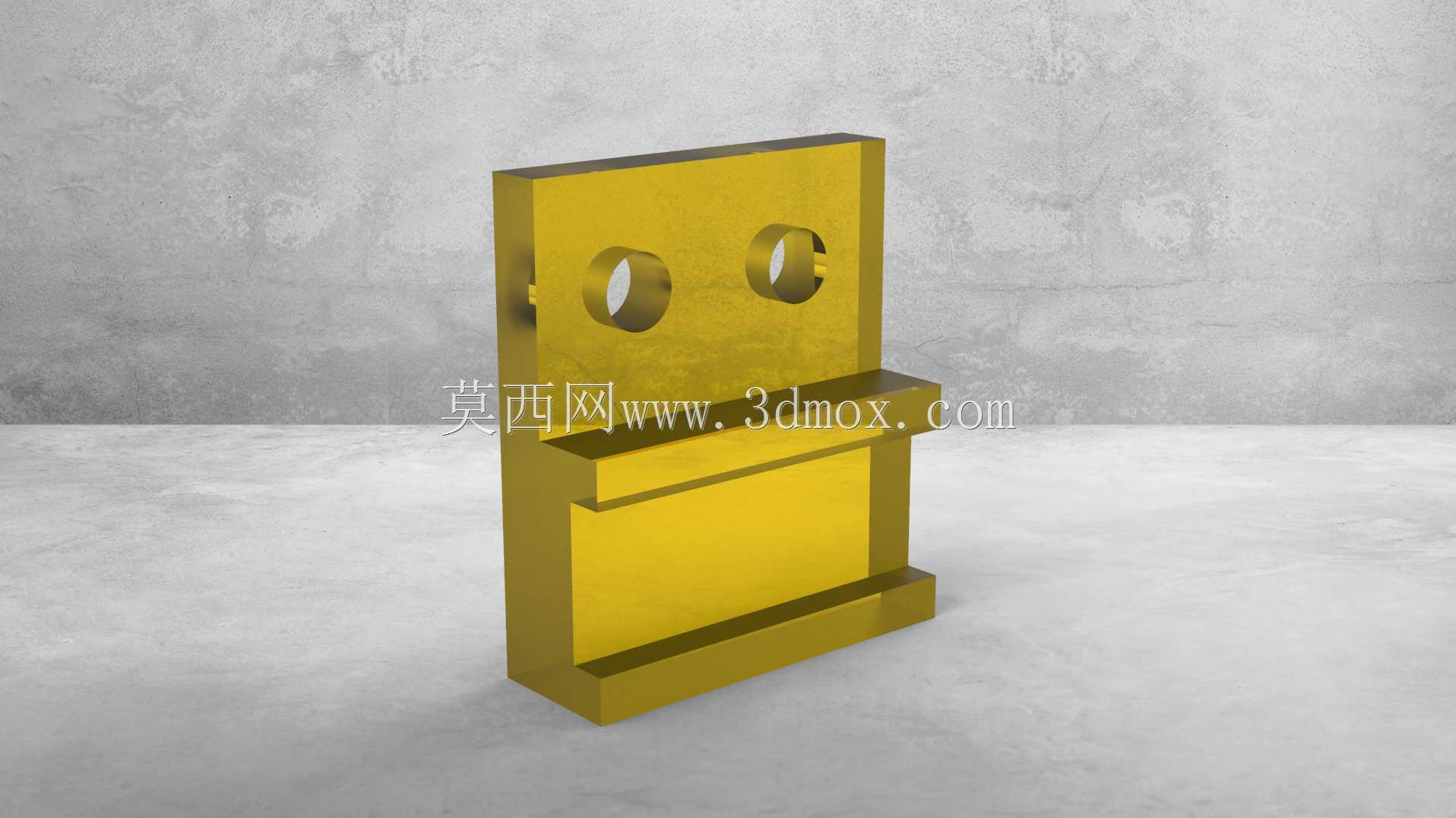

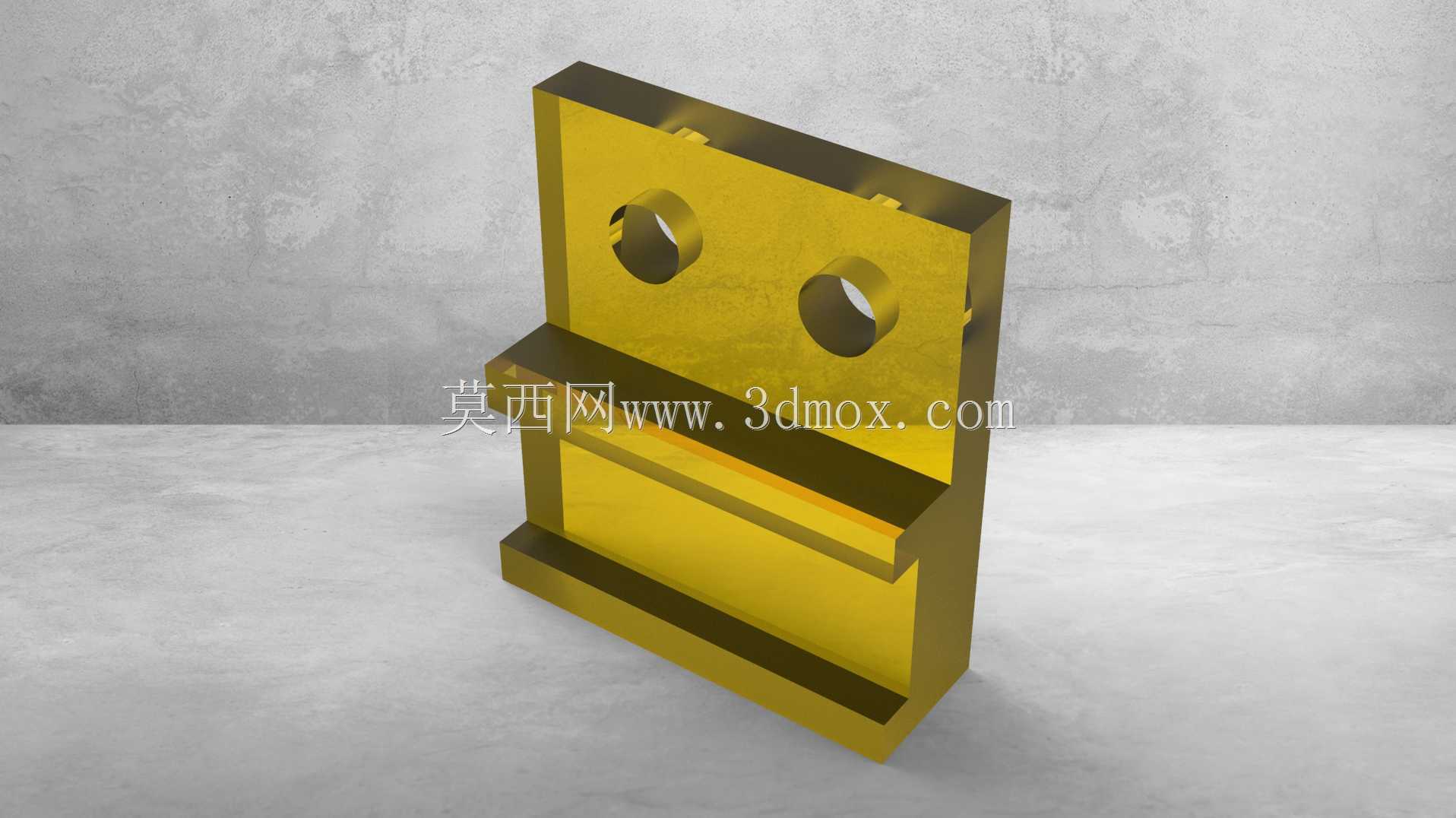

　　该构件为典型的L型直角连接定位结构，在自动化产线、工装夹具、检测设备的机架搭建环节中应用广泛，主要承担两个垂直方向部件的连接承载与位置定位作用，可有效抵消垂直方向的剪切载荷，同时保证连接部件的相对位置精度。从结构设计来看，主体采用等厚板材弯折成型，竖直面开设两个同轴度公差控制在0.02mm以内的通孔，用于穿装螺栓完成与竖直安装面的固定，孔位周边做了微小沉台处理，可避免螺栓头突出干涉相邻部件安装；水平方向延伸出两层平行的凸台结构，凸台间距根据配套卡接部件的厚度设计，预留0.1mm的装配间隙，既保证插接部件可以顺畅推入，又能限制其上下方向的窜动。设计过程中优先考虑了安装边界的适配性，整体外轮廓无尖锐棱角，所有棱边做了0.

　　5mm的倒角处理，既避免安装过程中划伤操作人员，也减少了应力集中导致的构件断裂风险。竖直面的两个安装孔中心距经过反复校核，匹配行业通用的安装孔位标准，可直接替换同规格的现有连接构件，无需对原有安装面做二次加工。构件的水平承载面做了平面度处理，平面度公差控制在0.03mm以内，保证与之连接的部件安装后不会出现倾斜偏移，在传感器安装支架、小型气动元件固定座、流水线侧边挡条定位等场景下，该结构可以快速完成装配，无需额外调整位置。从受力角度分析，L型的弯折处做了加厚过渡处理，可承受最大150N的垂直静载荷，满足大部分轻型工业部件的安装承载需求，构件整体采用金属材质加工，表面做了防锈处理，可在常规车间环境下长期使用而不出现锈蚀卡滞问题。

　　在实际装配过程中，该构件可先通过两个安装孔预固定在竖直基准面上，调整水平度后再锁紧螺栓，随后将需要连接的部件沿水平凸台的卡槽推入，再通过侧面的紧定螺钉完成锁止，整个装配流程无需复杂工装，单人即可快速完成，大幅提升设备组装与维护的效率。
