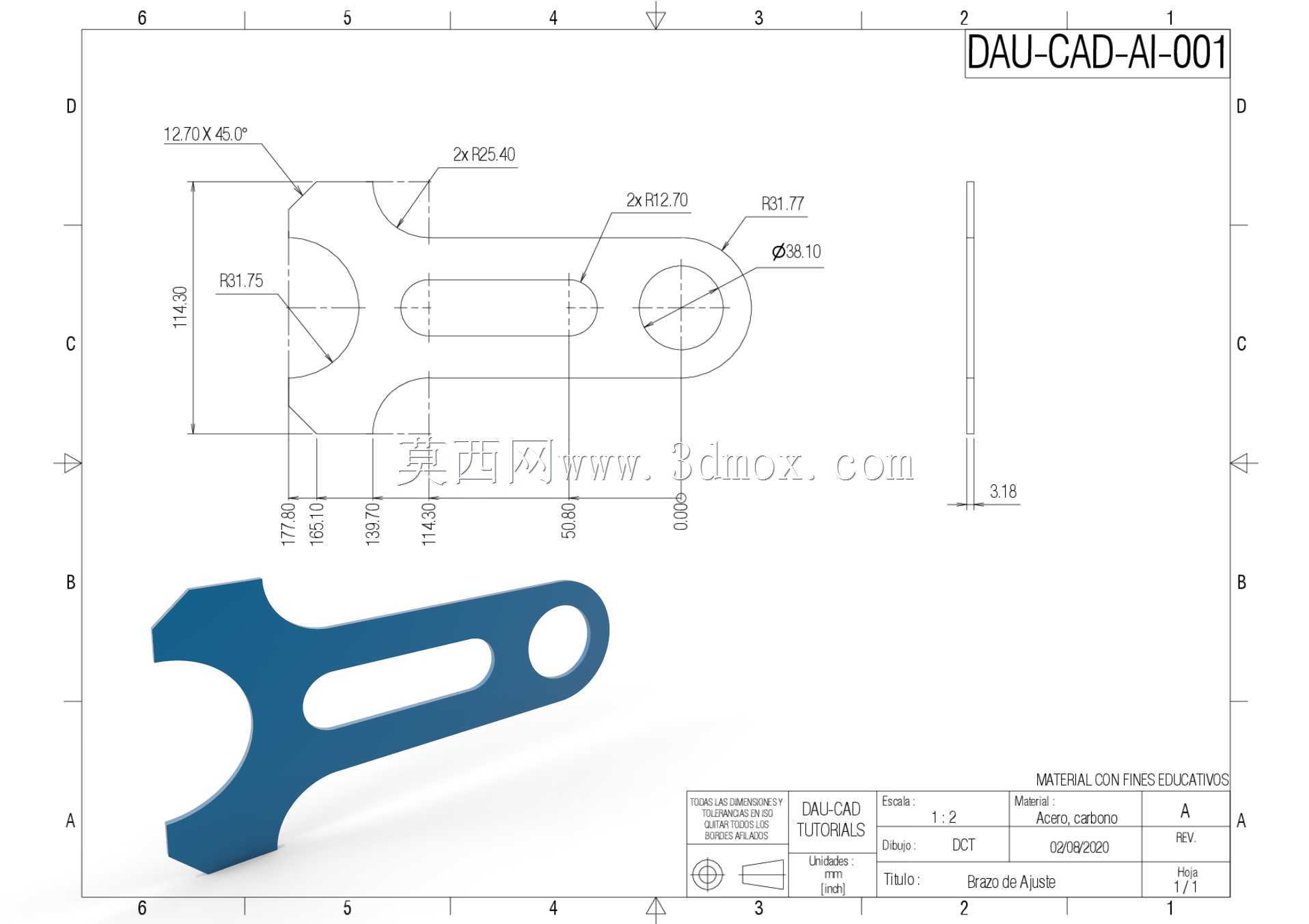

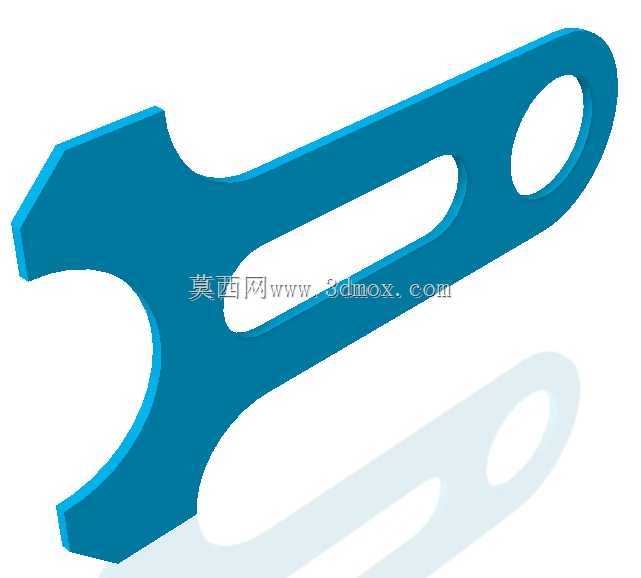

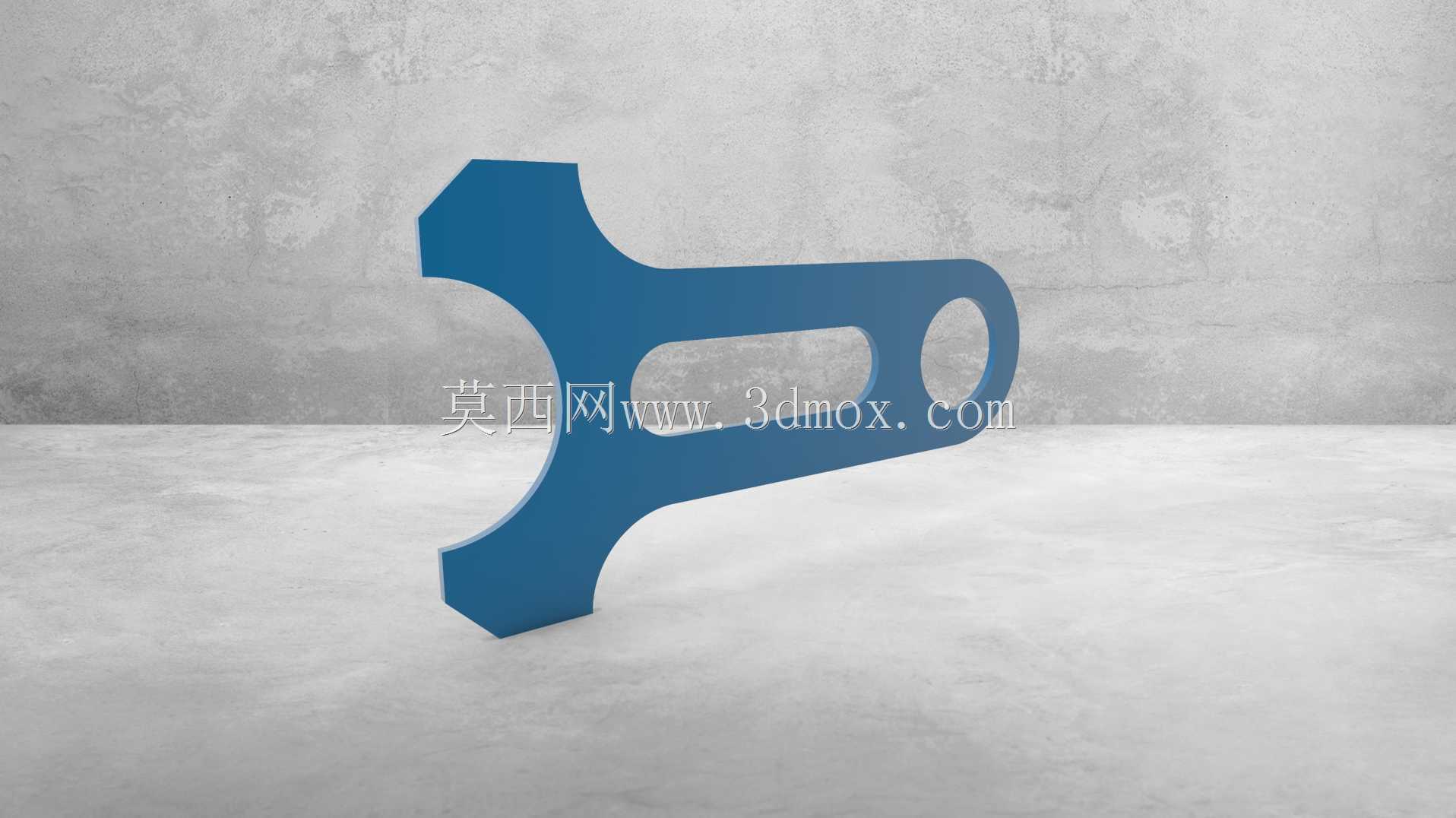

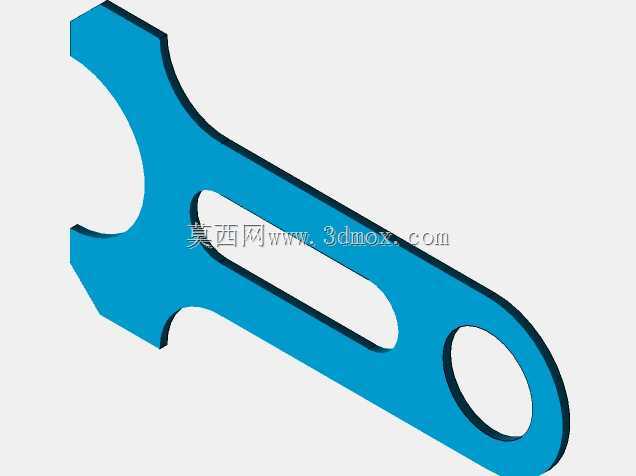

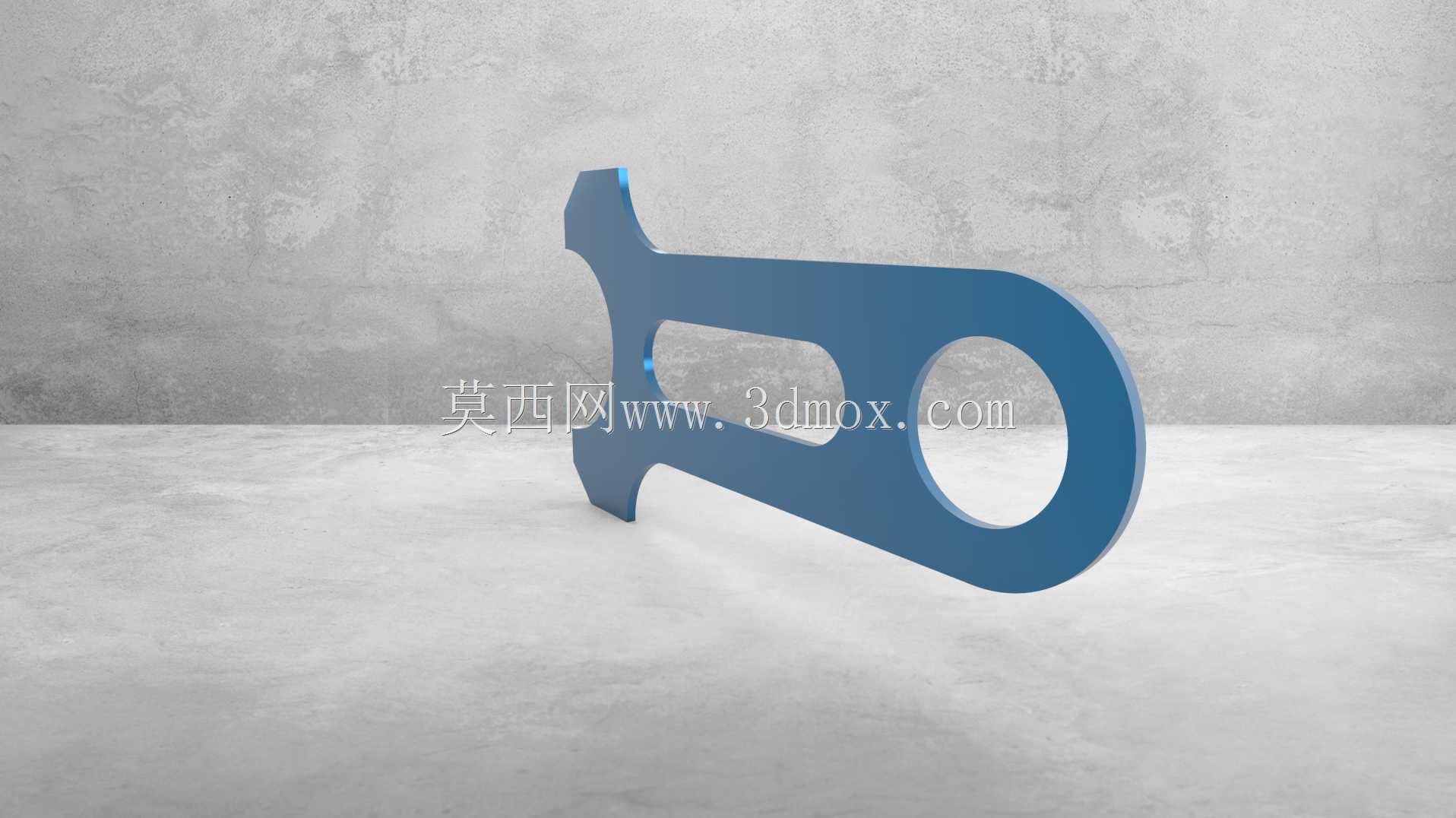

一体式单开口异形扳手结构设计

　　这款异形单开口扳手的设计，最初是针对产线工位上狭窄操作空间的紧固件拆装需求优化的，常规标准开口扳手的头部厚度和手柄长度在设备侧方的狭小安装腔内无法施展，操作时容易滑脱甚至刮伤周边的精密管线，因此在结构上做了针对性的调整。整体采用一体式平板结构，没有额外的拼接部件，受力时不存在连接位的应力集中风险，头部开口的尺寸匹配对应规格的六角紧固件，开口两侧的受力面做了微角度的内倾处理，和紧固件的六角侧面贴合时能形成自锁效应，施加扭矩时不会从螺栓头处滑出，避免了常规扳手容易磨圆角螺栓棱边的问题。手柄部分做了长条形镂空设计，并非单纯为了减重，一方面是在整体厚度不变的前提下，降低手柄的整体重量，长时间工位操作时能减少操作人员的手部负荷，

　　另一方面镂空的边缘可以作为临时的刻度参照，在现场没有量具的时候快速比对小尺寸零件的大致长度，提升现场排查故障的效率。手柄末端的圆形通孔，是为了挂装收纳设计的，工位工具架上可以通过挂钩穿过通孔将扳手固定在指定位置，避免工具随意放置导致的遗失，也能适配防坠绳的安装，在高空设备检修作业时，将防坠绳穿过通孔固定在操作人员的安全带上，防止工具坠落引发安全事故。整体的外形轮廓做了圆角过渡处理，没有尖锐的棱边，操作时即使手部施力滑动也不会划伤皮肤，头部和手柄的连接位置做了加宽的圆弧过渡，这个位置是扳手承受扭矩时应力最集中的区域，加宽处理后能有效提升整体的抗扭强度，即使施加超出常规操作的扭矩，也不会在头颈位置发生断裂。安装边界方面，

　　扳手整体厚度控制在5mm以内，头部开口的外侧轮廓做了切边处理，能伸入到最小8mm宽度的缝隙内完成紧固件操作，手柄长度经过反复验证，既保证了手动操作时能施加足够的扭矩满足紧固件的预紧力要求，又不会因为长度过长在狭小空间内出现转动干涉，在设备装配、日常运维、工装调试等场景下都能适配，尤其是在自动化产线的密集阀组安装位、设备内部的紧固件调整工位，这款扳手的操作便利性远高于标准规格的通用扳手。设计时还考虑了加工的便利性，整体结构可以通过激光切割板材一次成型，后续只需要做简单的去毛刺和表面热处理就能达到使用强度要求，不需要复杂的机加工工序，加工成本低，适合批量制作作为工位专用工具配备，也可以根据现场的特殊紧固件规格快速调整开口尺寸，适配不同的非标紧固件拆装需求。
