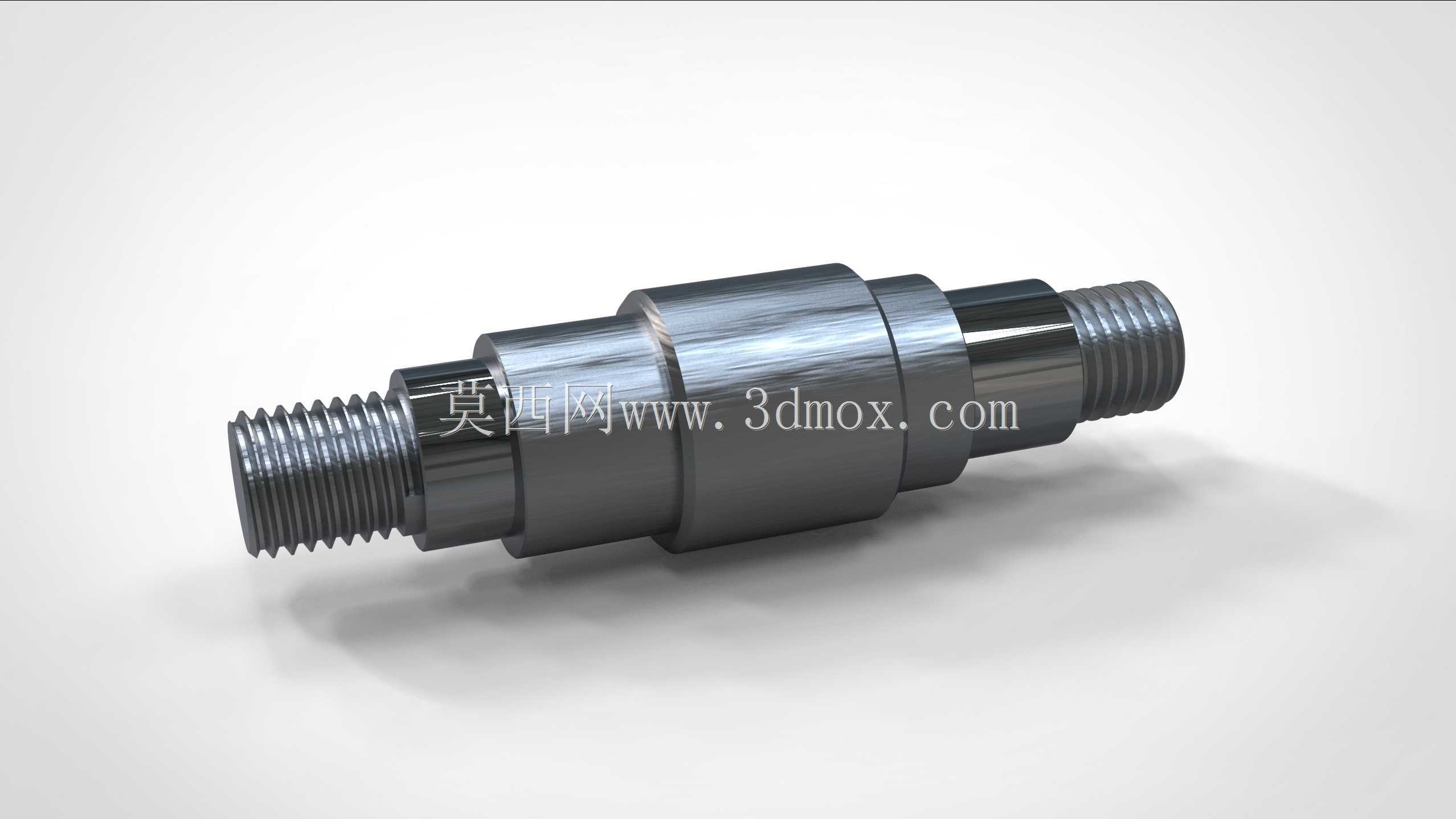

M16外螺纹连接式双向轴类传动构件

　　该零件为两端带M16外螺纹的中间阶梯轴结构，核心应用场景覆盖轻工输送线张紧机构、小型试验台扭矩传递单元、传感器安装转接工位等需要同轴螺纹锁紧的传动链路中，实际使用时可通过两端螺纹配合锁紧螺母完成轴向定位，中间阶梯凸台可作为轴承内圈定位面、传动件轴向限位面使用，避免传动过程中零件发生轴向窜动。从设计逻辑来看，两端螺纹段长度经过匹配常规六角薄螺母厚度计算，预留足够的螺纹啮合长度保证锁紧可靠性，同时不会因螺纹过长导致安装时与周边结构发生干涉；中间多段阶梯轴径按照不同配合需求设置公差，与轴承配合的轴段采用基孔制过渡配合公差带，与传动轮配合的轴段设置键槽安装位（该模型对应光轴传动场景可省略键槽加工），各轴段过渡位置设置退刀槽与圆角，

　　既满足机加工工艺要求，也能降低应力集中系数，提升零件交变载荷下的疲劳寿命。安装边界方面，两端M16螺纹适配标准M16螺母、螺纹孔安装位，中间最大轴径处的径向尺寸需匹配安装座内孔预留间隙，轴向总长度可根据实际安装跨距调整，该模型的尺寸比例适配多数小型传动机构的安装空间，安装时需保证两端螺纹的同轴度误差控制在0.02mm以内，避免锁紧后出现轴系卡滞、传动偏载的问题。实际工况中，该类轴件可承受一定的径向载荷与单向轴向拉力，表面采用发黑或镀锌处理即可满足常规车间环境的防锈需求，若用于腐蚀工况可更换不锈钢材质加工，建模时各轴段的同轴度、螺纹牙型的建模精度均符合实际加工的图纸要求，可直接用于装配干涉校验、运动仿真模拟环节，也可作为同类型轴类零件建模的基础模板，调整各段轴径、螺纹规格、长度参数即可快速衍生出不同规格的同系列轴件模型。
