非机动车转向操控车把结构三维设计

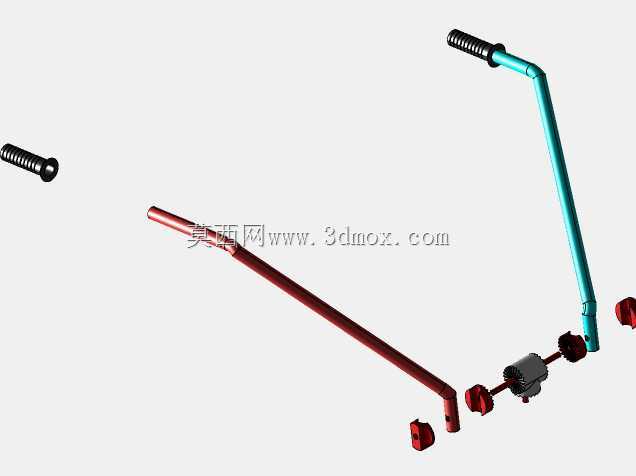

　　日常接触的两轮非机动车转向操控核心部件中，车把是直接承接骑乘者操控输入的关键结构，这套三维结构完整还原了车把本体、握把、连接紧固件以及配套的转向传动衔接部件，可直接用于两轮代步车的转向系统结构验证、装配干涉检查以及配套零部件的选型匹配工作。从实际应用场景来看，这类车把结构广泛适配普通民用自行车、电动两轮代步车以及小型场地作业代步车辆，骑乘者通过转动车把带动转向立柱转动，最终改变前轮行进方向，同时车把上还预留了刹车手柄、调速转把、功能按键等附属部件的安装位置，能够满足不同车型的操控部件集成需求。从功能特性层面拆解，这套车把采用分体式弯管结构设计，长直段为主体承载梁，弯折段向上延伸形成握把安装位，表面做了防滑握把的适配结构，

　　握把套与金属管身采用过盈配合设计，能够避免骑乘过程中握把打滑移位；配套的紧固件采用标准外六角螺栓结构，可实现车把与转向立柱的刚性连接，连接部位设计了防松结构，能够承受颠簸路面带来的交变载荷，避免长期使用后出现连接松动、转向虚位的问题。设计思路上，首先围绕骑乘者的操控人机工程学确定核心尺寸，握把位置的高度、宽度以及弯折角度都参考了成年骑乘者的自然手臂伸展姿态，能够减少长时间骑乘的手臂疲劳感；管身采用空心金属管材设计，在保证结构强度满足转向载荷要求的前提下，尽可能降低部件自重，减少整车的无效负载；所有连接部位的尺寸都匹配通用两轮车的转向立柱标准安装直径，不需要额外做定制化转接结构就可以实现通用替换，降低后续的维修更换成本。

　　从外形尺寸与安装边界来看，车把主体的横向宽度适配常规两轮车的车头安装空间，不会超出车身两侧的安全边界，避免转向过程中车把与车身覆盖件、储物部件发生干涉；握把段的直径匹配通用市售防滑握把套的内径尺寸，安装时不需要对管身做二次加工；底部与转向立柱连接的部位设计了定位卡槽，安装时可以快速对准安装角度，减少装配过程中的调整工作量，同时卡槽结构能够传递更大的转向扭矩，避免螺栓承受过大的剪切力，提升连接结构的使用寿命。在实际结构验证过程中，这套三维模型可以直接导入动力学仿真软件，模拟不同载荷下的车把形变情况，验证颠簸路面、紧急转向等极端工况下的结构强度，也可以用于装配工艺的模拟，确认所有紧固件的安装空间是否满足工具操作需求，

　　避免实际生产装配时出现工具无法伸入、螺栓无法拧紧的问题；对于整车设计人员来说，这套模型可以直接导入整车装配环境，匹配车架、前轮、转向立柱等相关部件的位置关系，确认转向过程中车把与周边部件的运动间隙，避免出现转向打满时车把与车身碰撞的问题。另外，这套结构的拆分设计也考虑了售后维修的便利性，握把、紧固件等易损件都采用通用标准规格，出现损坏时不需要更换整个车把总成，只需要替换对应损坏的零部件即可，能够降低用户的后期使用成本；管身的表面处理工艺预留空间也在模型中做了体现，设计人员可以根据整车的外观配色需求，调整管身的表面喷涂、包覆工艺，不需要改动核心结构尺寸就可以适配不同的整车外观设计方案。
