方管连接法兰式安装固定支撑结构

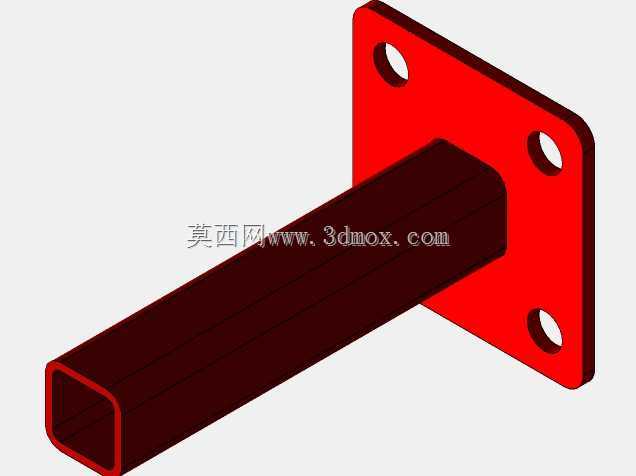

　　和法兰板连接的位置做了全周贴合焊接，焊道沿着方管端面与法兰板的结合面均匀分布，建模时特意保留了焊道的圆角过渡特征，后续做有限元应力分析时能更准确还原焊接位置的应力集中情况，不会因为忽略焊道结构导致仿真结果偏差过大。实际选型时需要注意几个安装边界：首先是法兰板的厚度要匹配支撑臂的伸出长度，当方管伸出长度超过300mm且末端挂载重量超过5kg时，法兰板厚度不宜小于6mm，否则长期受载会出现法兰板塑性变形，导致支撑臂下垂偏移；其次是三个安装孔的孔径要适配常用的M6或者M8内六角螺栓，孔位距离法兰板边缘的距离不能小于螺栓公称直径的1.5倍，避免锁紧时螺栓孔边缘出现开裂；方管的内孔尺寸要和后续穿装的线缆、气路管路外径匹配，这类带法兰安装面的方管固定支撑结构，在工业传感设备安装、轻型物料输送机架搭建、检测工位辅助定位场景中应用十分广泛，很多现场做设备改造的工程师都接触过类似结构——它不需要复杂的焊接工序，靠法兰面的螺栓锁紧就能实现方管型材与安装基面的刚性连接，后期调整维护时拆装也很方便。从结构本身来看，法兰安装板采用方形切角设计，三个安装孔呈三角分布在板体边缘，这种孔位布局不是随意排布的：三角排布的螺栓锁紧后能抵消方管承受的径向扭转力矩，避免支撑臂在受侧向载荷时出现法兰面翘曲，相比四个角全开孔的设计，在保证连接强度的前提下减少了一个安装点位，适配现场安装基面螺栓孔位存在偏差的情况，容错率更高。方管部分采用标准规格的空心矩形截面型材，

　　比如走传感器信号线的话，方管内孔净尺寸要比线缆束外径大3mm以上，方便穿线作业同时避免管壁磨损线缆外皮。设计这类结构的时候，很多新手容易犯的错误是把方管和法兰板的连接位置做成直角尖角，实际生产中直角位置的焊接应力很难释放，长期受振动载荷影响容易出现焊缝开裂，所以在建模时特意在方管与法兰板结合的根部做了R2的圆角过渡，既可以减少焊接应力集中，也能避免喷涂作业时尖角位置出现漏漆、积漆的问题。另外法兰板的三个安装孔做了沉头设计吗？不对，从结构的应用场景来看，如果是安装在设备外壁的话，沉头孔可以让螺栓头不突出法兰表面，避免剐蹭操作人员或者其他管线，但如果是安装在型材机架的T型槽面上，就不需要沉孔，直接用T型螺栓穿装锁紧即可，

　　这个模型的法兰孔是直孔设计，适配两种安装场景，用户可以根据自己的实际需求在出工程图时调整孔的加工形式。方管的端面没有做封堵设计？其实在很多应用场景里，方管末端是需要连接其他功能件的，比如安装传感器支架、导向滚轮或者挡停机构，所以空心的端面预留了后续连接的接口，如果需要封堵的话，后续可以加装塑料端盖或者焊接封板，不会影响现有结构的安装使用。从受力角度分析，这种结构的主要失效形式有两种：一种是法兰板与方管连接的焊缝位置受交变载荷出现疲劳开裂，另一种是安装螺栓受剪切力出现断裂，所以在设计时除了保证焊道的有效焊脚尺寸不小于方管壁厚，还要根据实际载荷大小选择合适性能等级的螺栓，比如受振动载荷的场景要选8.8级以上的螺栓，配合防松垫圈使用，

　　避免螺栓松动。在自动化检测线的传感器安装场景里，这种固定件可以直接把光电传感器、接近开关的安装支架固定在方管末端，法兰面锁在设备的铝型材机架或者钣金护板上，不需要额外做焊接支架，现场安装时只需要打三个对应的安装孔就能完成固定，大幅缩短现场施工的周期；在小型输送线的机架搭建中，这种结构可以作为侧边护栏的支撑座，方管上安装护栏杆，法兰面固定在输送线的侧边梁上，调整护栏位置时只需要松开三个螺栓就能移动支撑座的位置，调节十分方便。建模过程中，方管的截面轮廓是按照标准矩形钢管的规格绘制的，壁厚均匀，法兰板的轮廓和方管的截面做了居中对齐，三个安装孔的中心到法兰板中心的距离一致，保证安装时受力均匀，不会出现偏载。很多人做这类结构的时候会忽略安装孔的位置公差，实际生产中如果三个安装孔的位置度公差超过0.2mm，现场安装时就会出现螺栓穿不进去的问题，所以建模时给安装孔标注了合理的位置度公差，法兰板与方管的垂直度公差控制在0.1mm以内，保证方管安装后与基面保持垂直，不会出现倾斜。另外法兰板的四个角做了小倒角处理，避免锐边割伤操作人员，符合机械设计的安全规范，这些细节虽然不影响结构的主要功能，但在实际生产应用中是必不可少的。
