在自动化输送、精密检测传动、小型伺服驱动机构这类对传动同步精度有明确要求的场景里,同步带轮是核心的动力传递部件,区别于普通摩擦型带传动的打滑丢转问题,这类带齿结构的带轮通过和同步带齿形的精准啮合,能保证输入输出端的传动比恒定,没有滑动误差,在传感器检测工位的进给传动、小型机械手的关节传动、3D打印设备的轴系传动里都有大量应用。

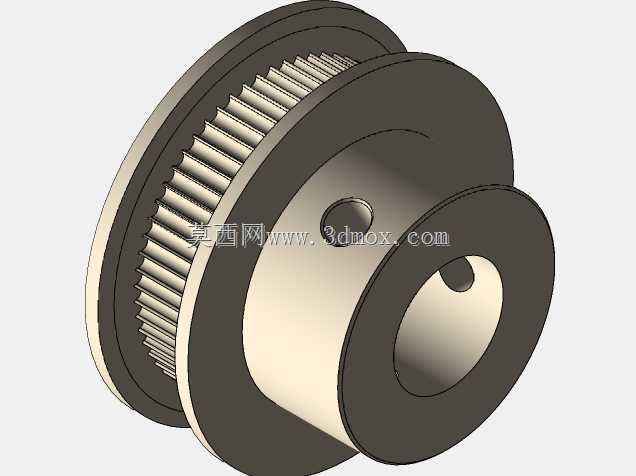

这个带轮的结构设计完全围绕实际装配与传动需求展开,主体采用带轮毂的一体式结构,轮缘部分加工有等距分布的梯形齿槽,齿槽的齿形参数和匹配的同步带齿廓完全适配,啮合过程中齿面接触均匀,不会出现卡齿、跳齿的问题,传动过程中噪音低,动平衡表现稳定,适合中高速的轻载传动场景。轮毂部分做了加长设计,相比短轮毂结构,能给配套的紧定螺钉提供足够的锁紧长度,同时增大和传动轴的接触配合面积,提升轴系连接的同轴度,避免高速运转时带轮出现径向跳动。轮毂中心的通孔为传动轴安装位,孔壁加工有两个垂直分布的紧定螺钉孔,两个孔位呈90度夹角布置,安装时可以从两个方向锁紧传动轴,相比单螺钉锁紧的结构,能有效防止传动过程中带轮和轴之间出现周向转动打滑,保证传动扭矩的可靠传递,同时这种双螺钉锁紧的结构不需要额外加工键槽,降低了小直径传动轴的加工难度,装配调整也更灵活,可以根据实际安装需求调整带轮在轴上的轴向位置,适配不同中心距的传动布局。
带轮的两侧设置有挡边结构,挡边的直径略大于带轮齿顶圆直径,高度刚好能限制同步带的轴向窜动,避免设备运转过程中同步带从带轮上滑脱,尤其是在垂直布置的传动场景或者启停频繁的工况下,两侧挡边能大幅提升传动的可靠性,不需要额外加装带轮防脱限位结构,简化了整体传动机构的设计。齿槽部分的齿顶和齿根都做了微小的圆角过渡,避免齿形尖角处产生应力集中,同时能减少同步带齿面的磨损,延长同步带的使用寿命,降低设备的维护更换成本。
从安装边界来看,这个带轮的轴向总长度控制在紧凑范围内,不会占用过多的轴系安装空间,适合安装空间受限的小型精密设备内部,轮缘的外径尺寸和齿形参数匹配对应规格的同步带,选型时只需要确认传动比、中心距以及配套同步带的齿距参数,就能直接完成传动组的搭配。安装时需要先将带轮穿入传动轴,调整好轴向位置保证两个配对带轮的端面处于同一平面,避免带轮偏斜导致同步带单边磨损,之后依次拧紧两个紧定螺钉,锁紧时要保证两个螺钉的锁紧力矩均匀,避免带轮出现偏心问题。日常使用过程中,不需要额外的润滑维护,因为同步带和带轮的啮合是无滑动的啮合传动,没有金属件之间的直接摩擦,只需要定期检查齿槽内是否有杂物堆积、紧定螺钉是否出现松动即可,维护成本极低。
在设计建模过程中,齿形部分采用参数化建模方式,先绘制单个齿槽的截面轮廓,通过圆周阵列完成全部齿槽的特征生成,保证每个齿槽的分度精度一致,后续如果需要调整齿数或者齿形参数,只需要修改对应的参数就能快速生成新的模型,大幅提升同系列带轮的设计效率。轮毂和轮缘之间采用圆弧过渡连接,减少结构连接处的应力集中,提升带轮整体的结构强度,即使在频繁正反转的传动工况下,也不会出现轮毂和轮缘连接处断裂的问题。整体结构没有冗余的设计特征,所有结构都服务于传动、安装、限位的实际功能,没有多余的装饰性结构,完全符合工业传动零件的设计逻辑,能直接用于工程出图、生产加工或者设备的虚拟装配仿真。
