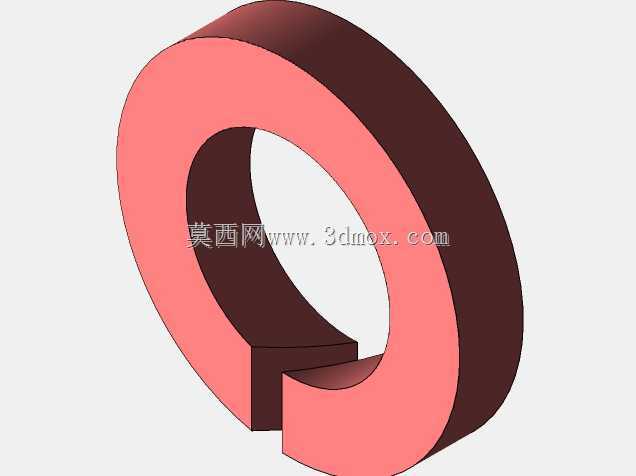

带开口结构的W4型垫圈实体设计

　　在各类工业装配场景里，垫圈是看似不起眼却直接决定连接可靠性的基础零件，这款带开口结构的W4型垫圈，主要针对需要频繁拆装、或者轴类零件带台阶无法套装普通闭合垫圈的装配场景设计。日常做设备装配的时候，经常会碰到轴上已经预装了轴承、挡圈这类零件，后续需要加装垫圈调整轴向间隙的情况，普通闭合垫圈必须从轴端套入，不仅拆装效率低，还可能在拆装过程中碰伤轴面或者已装零件，这种开口式的垫圈就能直接从轴的径向卡入安装位，不用拆卸轴端已装部件，大幅降低售后维护和产线装配的操作难度。

　　从功能特性来看，这款垫圈除了具备普通平垫圈增大接触面积、分散螺栓压紧应力、避免连接件表面被螺栓头压伤的基础作用外，开口结构的设计还能在特定的防松场景里配合销钉或者卡接结构使用，防止垫圈随螺栓转动松脱。做结构设计的时候，这类垫圈的厚度、内外径尺寸都要和配套的螺栓规格、被连接件的安装孔位严格匹配，内径要比适配轴径大0.1-0.2mm，保证卡入后不会出现卡滞，同时径向间隙不能过大，避免装配后垫圈偏心导致压紧力分布不均；外径一般要比配套螺栓头的对边尺寸大2-3mm，确保压紧时螺栓头的压力完全作用在垫圈面上，不会压到被连接件的非加工面。

　　设计这款垫圈的三维模型时，首先要确定安装边界：如果是用于传感器类的精密装配场景，垫圈的两个端面平行度公差要控制在0.02mm以内，避免压紧后出现倾斜导致传感器受力偏移影响检测精度；开口的宽度要根据轴的安装位尺寸确定，既要保证能顺利从径向卡入轴上，又不能开口过大导致垫圈的有效承压面积损失过多，一般开口宽度比适配轴径小0.5-1mm，卡入后开口处的两个端面要保持齐平，不能出现错位，不然会在压紧时产生额外的剪切应力，长期受振动载荷的话容易在开口根部出现疲劳断裂。

　　实际应用中，这类垫圈常出现在仪器仪表、传感器装配、小型自动化设备的调节机构里，比如光电传感器的安装支架固定处，经常需要微调传感器的位置，用这种开口垫圈不用完全拧下螺栓，只要松开螺母就能把垫圈卡入或者取出，快速调整垫片总厚度来调整传感器的安装高度，比普通平垫圈的调整效率高很多。建模的时候要注意开口处的圆角处理，开口根部不能做尖锐直角，要倒R0.3-R0.5的圆角，减少应力集中，因为垫圈在受压紧力的时候，开口根部是应力最集中的位置，如果是直角结构，在受交变载荷或者冲击载荷的时候很容易从根部开裂，导致垫圈失效。另外垫圈的两个端面要做表面粗糙度要求，一般Ra1.6就足够，既保证和连接件的贴合度，又不会因为过高的表面要求增加加工成本。

　　从安装适配性来说，这款垫圈的轴向厚度要根据实际需要的调整间隙来选系列，不同厚度的垫圈可以组合使用，来凑出需要的轴向间隙值，开口的方向在安装的时候要注意避开载荷的受力方向，比如受径向剪切力的连接位置，开口方向要和剪切力方向垂直，避免垫圈受剪后从开口处脱出。做三维建模的时候，要把这些安装注意点在模型的工程图里标注清楚，方便后续加工和装配的人员理解设计意图，很多新手设计这类零件的时候只画外形，不标注开口处的形位公差和安装要求，最后加工出来的零件要么装不进去，要么装上后容易松脱，反而影响整个连接结构的可靠性。

　　这类小零件在整个设备里占的成本极低，但一旦失效往往会导致整个机构的故障，比如传感器固定垫圈松脱的话，传感器位置偏移就会导致检测信号丢失，让整个自动化线停机，所以设计的时候不能因为零件小就忽略细节，从开口的尺寸、圆角的大小，到端面的平行度、材料的热处理硬度，都要根据实际的使用场景确定，比如用在有振动的设备上，垫圈要做淬火处理提高硬度和抗疲劳性能，用在有腐蚀的环境里就要选不锈钢材质做表面钝化处理。
