双排内嵌轴承式溜冰滚轮结构设计

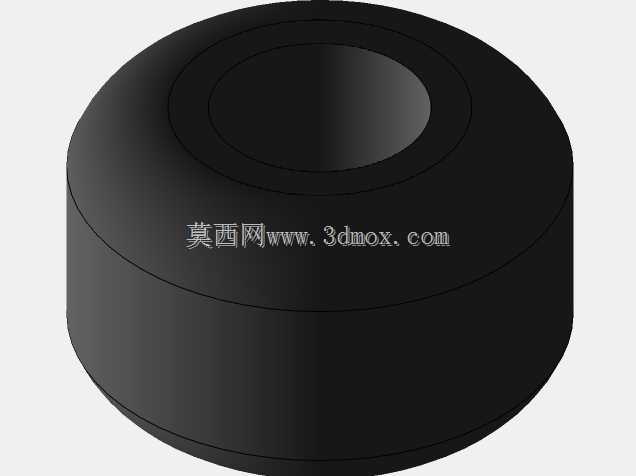

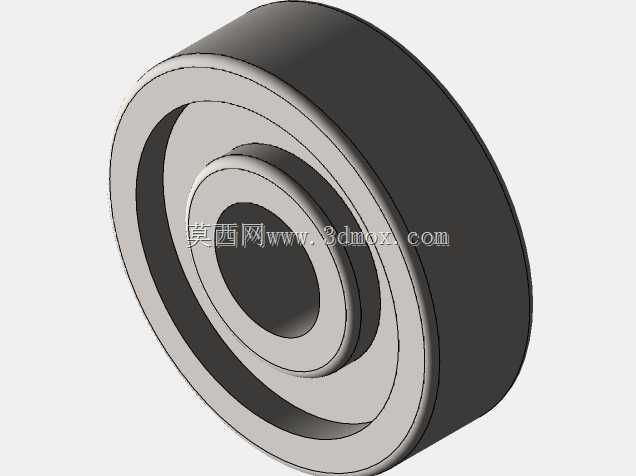

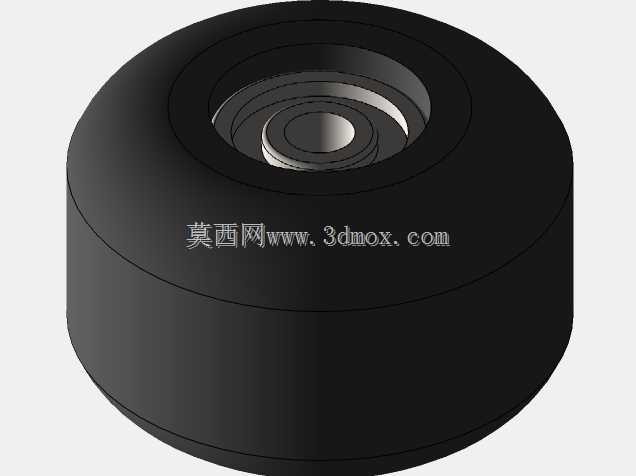

　　这款滚轮结构的设计初衷，是匹配直排轮滑、滑板类运动器材的行走承载需求，同时也可适配小型短途代步载具、轻型移动工装的从动行走场景，核心解决常规小直径滚轮在高频滚动下的径向跳动、侧向受力形变问题。从结构拆解来看，外层采用高厚度聚氨酯轮面，邵氏硬度控制在82A-85A区间，既保证硬质路面滚动时的足够抓附力，也能缓冲铺装路面细小颗粒带来的颠簸震感，轮面做了微弧面修型，滚动接触时与地面呈窄带接触，降低滚动阻力的同时，避免转向时轮缘剐蹭地面造成卡滞。内部采用双列深沟球轴承内嵌式安装结构，轴承外圈与轮芯注塑内孔过盈配合，过盈量控制在0.02-0.03mm，既保证轴承与轮体同步转动无相对滑移，也不会因为过盈量过大导致轴承内圈变形卡滞，

　　两列轴承之间设置有等距隔套，保证轴承内圈端面受力均匀，避免单侧轴承过载提前失效。设计过程中优先考虑了安装边界的通用性，轮体内孔直径匹配行业通用的8mm穿轴规格，轮体总宽度控制在24mm，外径68mm，这个尺寸区间既可以适配多数休闲轮滑鞋的轮架安装槽位，也能直接替换同规格滑板轮、行李箱从动轮，不需要额外修改安装支架的开孔位置。轮体的注塑轮芯采用玻纤增强尼龙材质，相比普通PP材质轮芯，抗冲击强度提升40%以上，在做跳跃落地动作时，不会因为瞬间冲击载荷出现轮芯开裂的问题，轮芯与聚氨酯轮面之间设计有周向防滑槽，注胶成型后两种材质形成机械咬合，长期滚动不会出现轮面与轮芯脱层分离的情况。从实际使用场景的适配性来看，

　　这款滚轮的径向载荷设计上限为80kg，单轮即可满足普通成年使用者的单脚落地冲击承载，侧向受力上限为30kg，足够支撑轮滑转向时的侧向倾斜受力，不会因为侧向力过大导致轮体从轴承位脱出。建模过程中对轮面的圆跳动公差做了约束，装配后轮面径向跳动控制在0.05mm以内，高速滚动时不会出现明显的震感，轴承位的同轴度公差控制在0.02mm，保证两列轴承的旋转中心完全重合，降低轴承运转时的附加摩擦力矩。另外轮体的边角位置都做了R1.5的圆角过渡，避免安装使用过程中锐边划伤使用者，轮面表面做了细微的磨砂纹理处理，干燥路面下的摩擦系数稳定在0.6左右，湿滑路面下也能保持足够的抓地力，不会出现侧滑风险。不同于市面上的廉价单轴承轮结构，

　　双轴承的支撑间距达到12mm，轮体滚动时的抗偏转能力更强，穿轴锁紧后不会出现轮体偏摆的问题，长期使用后即使轴承出现轻微磨损，也能通过调整穿轴的锁紧力度消除间隙，延长轮组的整体使用寿命。在做结构验证时，重点模拟了1.5m高度自由落体冲击的载荷工况，轮芯与轴承配合位的形变量控制在0.01mm以内，不会出现轴承松脱的问题，同时连续滚动100km的磨损测试中，聚氨酯轮面的磨损量小于0.2mm，满足日常休闲运动的耐磨需求。
