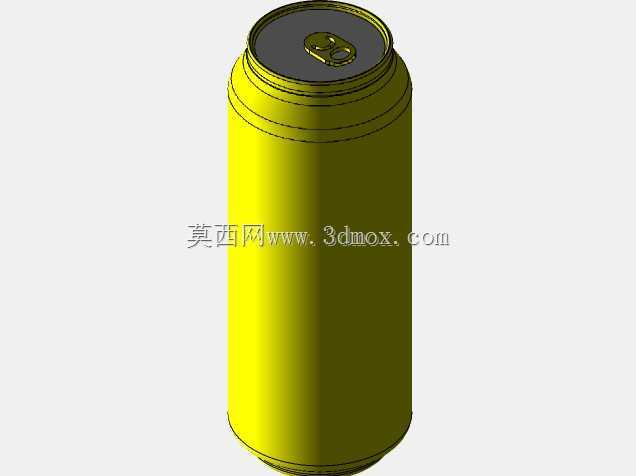

易拉罐罐体结构三维参数化设计

　　本次设计的薄壁金属罐体，核心面向快消品液态内容物的密封包装场景，日常接触的碳酸饮料、功能性饮品、啤酒等带内压的液态产品，均会采用这类罐体作为承载容器，其结构成熟度直接关联内容物的保质期、运输损耗率以及终端使用的便捷性。从实际使用需求出发，罐体首先要满足0.3-0.6MPa的内压承载要求，这是因为碳酸类饮品充入的二氧化碳会在容器内部形成持续静压力，若结构强度不足，运输堆叠过程中极易出现鼓胀、开裂甚至爆罐问题；其次要兼顾轻量化要求，在满足强度的前提下尽可能降低板材用料厚度，控制单罐生产成本，毕竟这类快消品包装的单份成本控制精度要达到厘级，用料冗余带来的成本放大效应在亿级产能下会被无限拉高。

　　设计过程中首先确定的是罐体的整体轮廓参数，常规流通款的罐体总高度控制在120mm左右，罐身主体直径为66mm，这个尺寸是经过多年市场验证的最优区间，既匹配现有自动化灌装生产线的卡瓶、输送、封盖工位的工装边界，也适配终端自动售货机的货道尺寸，同时符合消费者单手握持的人机工程学尺寸，不会出现过粗握持打滑、过细容量不足的问题。罐身部分采用等直径薄壁直筒结构，板材选用0.28-0.32mm厚度的铝合金板材，通过多次深拉冲压成型，直筒段的壁厚均匀性控制在±0.01mm范围内，避免局部壁厚过薄导致承压能力不足，也避免壁厚不均带来的材料浪费。

　　罐体底部的内凹结构是设计的核心受力点，并非简单的平面封底，而是采用带圆弧过渡的凹形球面结构，这个结构一方面可以在罐体内压升高时产生微小的弹性形变，抵消部分内压应力，避免罐底外凸导致罐体无法平稳放置在平面上；另一方面凹形结构的加强筋效应，可以提升罐体轴向的承载能力，满足仓储运输过程中最多12层堆叠的载荷要求，不会出现下层罐体被压溃变形的问题。底部与罐身的衔接位置采用多段圆弧过渡，避免直角位置的应力集中，冲压成型过程中也能减少板材的拉伸开裂风险。

　　罐口位置的缩颈结构是另一个设计重点，罐身上部通过三次渐进式缩颈将直径从66mm缩小到52mm左右的标准罐口尺寸，缩颈段的每一段锥角都控制在15度以内，避免缩颈过程中板材出现褶皱、开裂。罐口的卷边结构是和易拉盖配合的密封位置，卷边的尺寸公差严格控制在0.05mm以内，确保和易拉盖的密封胶圈完全贴合，封盖后不会出现渗漏问题。易拉盖的安装位置预留了标准的封盖高度，匹配现有高速封盖机的压头行程，不需要对现有产线做任何改造即可直接适配。

　　罐顶的易拉环结构采用铆接固定的方式和盖面连接，盖面上预制了刻痕线，刻痕深度控制在板材厚度的50%左右，既要保证拉环拉起时刻痕位置能顺利开裂，方便消费者开启，又要保证刻痕位置不会在运输、承压过程中出现意外开裂漏液。拉环的开启力控制在15-25N区间，这个力度范围既不会因为力度太小导致运输过程中误开，也不会因为力度太大导致消费者开启困难，甚至出现拉环断裂无法开启的问题。

　　从建模逻辑来看，整个罐体采用全参数化驱动设计，所有的轮廓尺寸、过渡圆角、壁厚参数都可以通过全局变量直接调整，方便后续根据不同容量需求、不同板材厚度快速衍生出不同规格的罐体模型，不需要重新绘制轮廓。建模过程中优先采用薄壁特征、扫掠、旋转等基础特征建模，避免过多的碎面特征，保证模型的可编辑性，后续做有限元承压分析、冲压工艺仿真的时候，可以直接导入模型进行网格划分，不会出现几何错误。整个模型的所有配合位置都预留了工艺补偿量，比如缩颈段的回弹补偿、卷边位置的材料延展补偿，确保设计模型和实际冲压生产出来的成品尺寸偏差控制在允许范围内，不会出现设计和生产脱节的问题。
