凸轮轴与起重机用轴衬套结构设计

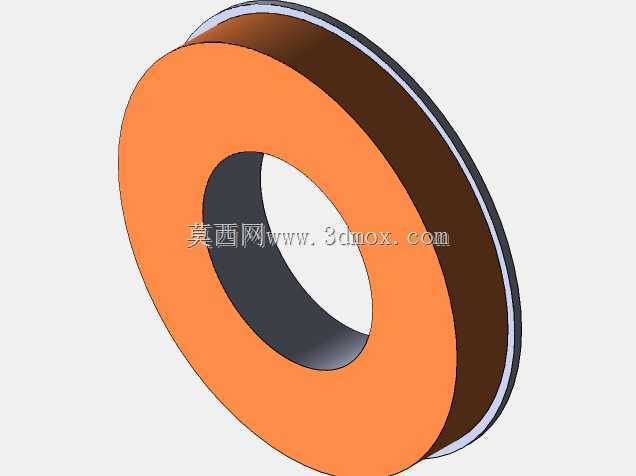

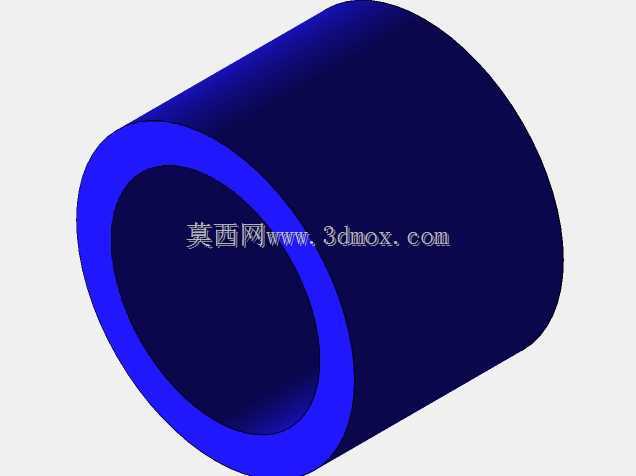

　　在起重设备的回转机构、凸轮传动系统的铰接点位，轴衬套是承担径向载荷、隔绝轴件与安装座硬摩擦的核心易耗零件，这款适配凸轮轴与起重机工况的衬套，从结构选型到尺寸边界的敲定，完全围绕重载、低转速、间歇回转的实际作业场景展开。日常车间里做设备维保拆检的时候，经常能见到不少起重机变幅铰点、凸轮轴支撑位的衬套因为选型不对，用不了两三个月就出现偏磨、抱死，甚至把轴颈拉出深沟，最后不得不连轴带座一起更换，耽误生产不说，备件成本也居高不下，这款衬套的设计初衷就是解决这类现场痛点。从结构上看，它采用等壁厚圆筒式结构，没有多余的法兰、油槽冗余设计，整体为空心回转体，内孔是与轴颈配合的核心工作面，外圆与安装座的镗孔实现过盈配合，

　　壁厚取值兼顾了径向承载能力与安装空间的限制，不会因为壁厚过大挤占轴件的设计直径，也不会因为壁厚太薄在重载冲击下出现塑性变形。设计过程中最先敲定的是内孔与轴的配合公差，考虑到起重机作业时存在频繁的起制动冲击，配合间隙不能选得太小，否则热胀后容易出现抱轴，也不能选得太大，否则回转时会产生明显的冲击异响，加速配合面的疲劳磨损，最终的间隙取值参考了重载滑动轴承的设计规范，同时预留了润滑脂的存储空间，日常维保打黄油的时候，脂膜能均匀覆盖整个内孔工作面，避免干摩擦。外圆与安装座的配合选用中等过盈量，压装后不需要额外的定位销就能实现衬套与座孔的相对固定，不会在轴回转的时候跟着一起转动，避免座孔被磨损失圆。

　　很多新手设计衬套的时候容易忽略安装导入角的设计，这款衬套在内外圆的两端都做了小角度的倒角，压装的时候不会刮伤座孔的内壁，也能方便轴件顺利穿入，不会在装配的时候因为对中问题卡滞，甚至敲坏衬套端面。从应用场景来看，它既可以用在中小吨位起重机的变幅油缸铰点、臂架连接铰点这类承受交变重载的位置，也可以配套在凸轮轴的支撑点位，承担凸轮传动过程中产生的径向载荷，凸轮转动时的接触应力会通过轴颈传递到衬套上，衬套的均匀壁厚能把载荷均匀分散到整个安装座的接触面上，避免应力集中导致的座孔开裂。尺寸边界上，衬套的轴向长度比安装座的镗孔深度略小，压装后不会突出座孔端面，不会影响两端端盖或者密封件的安装，内孔的尺寸精度按照IT7级控制，

　　表面粗糙度满足滑动摩擦的要求，不需要额外的二次加工就能直接装配使用。材料选型上默认采用的是常用的铜合金基体，耐磨性能好，嵌入性强，就算润滑脂里混入了少量的灰尘杂质，也能把杂质嵌到衬套基体里，不会刮伤轴颈的表面，这一点在工地、车间这类多粉尘的作业环境里尤其重要，很多衬套早期失效都是因为杂质进入摩擦面形成磨粒磨损。另外，这款衬套的结构没有设计贯通的油孔，是考虑到这类重载低速点位的润滑主要靠装配时涂抹的润滑脂以及定期维保注脂，不需要持续的压力供油，简化结构的同时也减少了润滑油泄漏的可能，不会污染作业环境。在做三维建模的时候，整个零件完全采用回转特征构建，没有复杂的曲面或者异形结构，后续如果需要针对不同吨位的设备做参数化调整，只需要修改内孔、外圆、长度三个核心参数就能快速生成新的型号，不需要重新绘制特征，能大幅提高变型设计的效率。实际装配的时候，只需要用压力机把衬套平稳压入座孔，保证端面与座孔端面齐平，再穿入轴件就能完成安装，不需要复杂的专用工装，现场维保更换也很方便，不需要把整个部件返厂维修，能大幅缩短设备的停机时间。对比市面上常见的标准衬套，这款的壁厚和长度是专门针对凸轮轴和起重机铰点的常用安装尺寸做的匹配，不需要用户再自行切割或者加工内孔，拿来就能用，避免了现场加工带来的精度误差。
