这款摇臂结构主要应用于往复式内燃机的配气机构中,承担着将凸轮轴的旋转驱动力传递至气门杆端、精准控制气门开闭时序与升程的核心作用,是顶置凸轮轴配气系统里不可或缺的传动构件。从实际装机场景来看,这类带滚子结构的摇臂多适配于小排量高转速汽油机,相比传统平面接触式摇臂,端部的滚子结构能将凸轮与摇臂接触端的滑动摩擦转化为滚动摩擦,大幅降低配气机构的传动损耗,减少接触面的磨损速率,在高转速工况下能有效降低摩擦功占比,提升发动机的机械效率,同时也能降低配气机构的运行噪音,改善整机NVH表现。

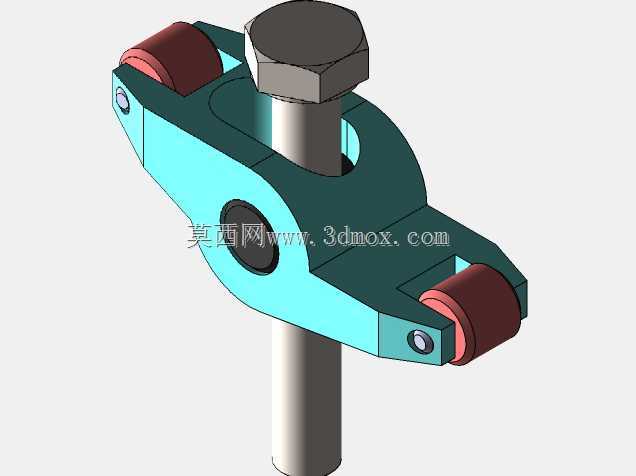

从结构设计逻辑来看,整个摇臂采用分体式功能分区设计,中部为枢轴安装孔位,配套的枢轴螺栓穿过安装孔将摇臂铰接固定在气缸盖的摇臂支座上,作为摇臂摆动的旋转支点,枢轴与摇臂孔之间预留了合适的配合间隙,既保证摇臂摆动时无卡滞,也能避免间隙过大导致的配气相位偏差。摇臂两端为功能执行端,其中靠近凸轮侧的端部安装有带销轴的滚子,滚子采用耐磨合金钢材质,表面做渗碳淬火处理,硬度达到HRC58-62,能长期承受凸轮型面的周期性冲击载荷,滚子与销轴之间预留有润滑油道间隙,发动机工作时来自气缸盖油道的压力机油会渗入配合面,形成稳定的油膜润滑,避免滚子干磨失效。另一端为气门驱动端,端部设计有圆弧型接触面,工作时直接与气门杆尾端接触,将摇臂的摆动力传递给气门,克服气门弹簧的预紧力推动气门下行开启,当凸轮转过升程段后,气门弹簧的回弹力会反向推动摇臂复位,带动气门关闭。

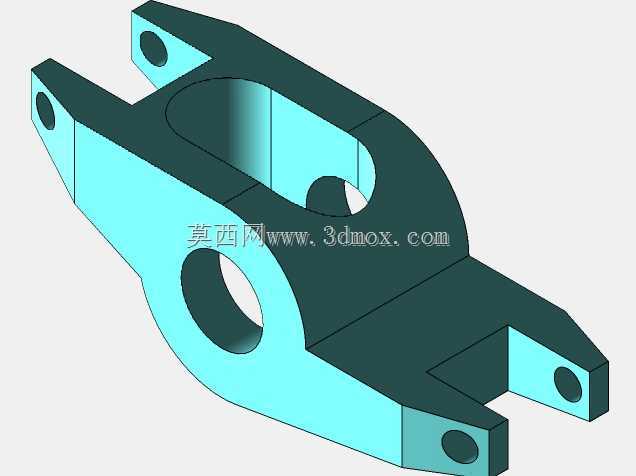

在安装边界的设计上,这款摇臂的整体轮廓尺寸充分考虑了气缸盖的布置空间,摇臂本体采用高强度铝合金压铸成型,在保证结构刚度的前提下尽可能降低自身重量,减少配气机构运动件的往复惯量,适配高转速下的动态响应要求。枢轴安装孔的中心到滚子接触点的距离、以及到气门驱动端接触点的距离经过精准的杠杆比计算,杠杆比设定在1.5-1.7区间内,既保证凸轮的升程能通过杠杆放大到气门所需的设计升程,也能合理控制凸轮轴的驱动扭矩,避免凸轮型面接触应力过大。摇臂的两侧做了减重凹槽设计,同时在应力集中的枢轴孔周边、两端受力位置做了加厚加强处理,通过有限元仿真校核,在最大气门弹簧力冲击下,摇臂本体的最大变形量控制在0.05mm以内,不会出现因结构变形导致的气门升程损失。
从实际使用的工况适配来看,这款摇臂的滚子轮廓与凸轮型面做了匹配修形,能保证在整个凸轮升程段内,滚子与凸轮型面始终保持线接触状态,避免边缘接触导致的局部应力集中,减少点蚀失效的概率。摇臂的气门驱动端圆弧面经过淬火处理,表面粗糙度控制在Ra0.8以下,减少与气门杆尾端的摩擦磨损,同时圆弧的曲率半径经过匹配设计,保证摇臂摆动过程中接触点始终落在气门杆端面的中心区域,避免气门杆受到侧向力导致偏磨、气门导管异常磨损等问题。在装配层面,这款摇臂的枢轴螺栓采用标准六角头结构,装配时可直接用标准套筒工具拧紧,拧紧力矩按照发动机装配规范设定,既保证枢轴固定可靠无松动,也不会因力矩过大导致摇臂孔变形卡滞。整个摇臂的运动包络在设计时做了充分的空间校核,在最大摆角范围内不会与周边的气门弹簧、气缸盖罩、火花塞等周边零部件发生干涉,能直接适配同系列发动机的气缸盖布置,无需额外修改周边结构。

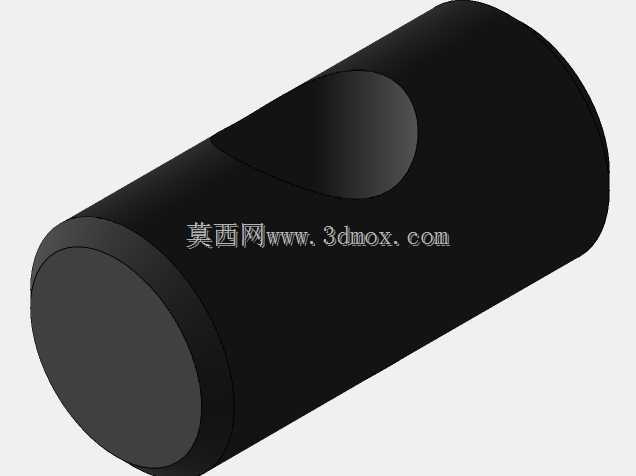

从结构可靠性设计角度,摇臂的滚子销轴采用过盈压装的方式固定在摇臂本体的安装耳上,压装力经过严格计算,保证发动机全速全负荷工况下销轴不会出现松脱转动,滚子的轴向间隙控制在0.1-0.2mm之间,既允许滚子受热膨胀后无卡滞,也不会因轴向窜动过大导致接触位置偏移。摇臂本体表面做了阳极氧化处理,提升表面的耐腐蚀性能与硬度,避免长期使用过程中表面出现腐蚀、磕碰损伤等问题。润滑油路的设计上,摇臂枢轴位置设计有进油缺口,压力机油进入枢轴配合面后,会通过摇臂内部的铸造成型油道分别流向滚子销轴位置和气门驱动端位置,对两个摩擦副进行持续的压力润滑,带走摩擦产生的热量与磨屑,保证各运动副长期工作的可靠性。
