双工位管道夹紧工装结构设计

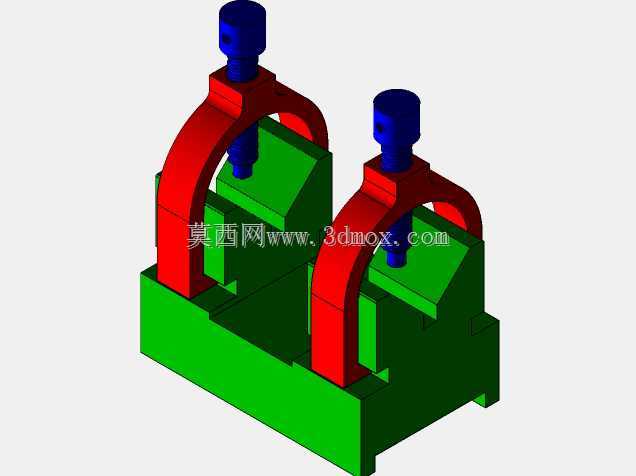

　　这套双工位管道夹紧工装的三维结构，面向管材加工、管路装配、管件焊接与检测工位的实际装夹需求开发，区别于单工位台虎钳的作业逻辑，可同时完成两根同规格或相近管径工件的定位锁紧，在中小批量管路预制车间里能大幅减少工件反复装夹的辅助工时。从整体布局来看，工装采用一体式铸造质感的基座作为承载主体，基座底部预留了与机床工作台、焊接变位机或者装配流水线工位板对接的安装边界，底座四周的凸台结构既可以加工出沉头螺栓孔完成刚性固定，也能够适配快速夹具的压装定位，避免夹紧作业过程中工装整体出现滑移偏转。两套夹紧单元对称排布在基座上方，每套单元都由拱形支撑立架、顶部螺旋施压组件、下方V型定位块三个核心部分构成：拱形架的跨距经过校核，

　　两侧竖梁与底座接触面做了加宽处理，抵消螺旋下压时产生的侧向弯矩，防止立架受载后向外张开变形；顶部的施压螺杆采用方头驱动结构，可配合扭力扳手或者套筒工具施加预紧力，螺杆下端的压头与工件接触面做了适配圆弧的预留空间，实际投产时可更换橡胶垫、铜质压块或者硬质合金压头，分别适配薄壁塑料管、有色金属管与高强度钢管的装夹，避免夹伤工件表面。下方的定位支撑采用带斜度的块式结构，两个斜面形成天然的V型定位面，圆管落位后可自动对中，不需要人工反复调整管材轴线，双工位的中心距在设计时预留了足够的操作空间，两根工件同时装夹时，焊枪、切割锯片或者检测探头都不会和相邻夹紧机构发生干涉。在功能特性层面，这套工装的夹紧行程覆盖常规车间常用的中小管径范围，

　　螺杆的自锁特性可以保证在振动焊接、切割打磨的作业环境下，夹紧力不会出现自发松弛，不需要作业过程中频繁二次锁紧。结构设计阶段特意将所有受力件的壁厚做了差异化分配：底座作为承载基础，壁厚最大，同时内部可根据铸造工艺需求布置加强筋，在控制整体重量的前提下提升刚性；拱形架的弯曲过渡位置避免了应力集中的直角结构，全部采用圆弧过渡，反复加载卸载后也不会在转角位置产生疲劳裂纹。现场安装时，首先需要将基座的安装基准面找平，保证两个V型定位块的轴线处于同一水平高度，若用于管材对接焊工况，还可以在两个工位之间加装对齐靠山，保证两段管材的同轴度误差控制在工艺允许范围内；若用于管材端面加工，工装的安装边界要和机床进给方向保持平行，

　　避免装夹后管材轴线和刀具进给方向出现偏角。和普通单组管钳相比，双工位布局的优势在流水化作业中体现得尤为明显：操作人员在第一个工位完成工件锁紧、启动加工作业的间隙，就可以在第二个工位完成上下料操作，把设备的空载等待时间压缩到最低。工装的所有运动部件仅保留螺旋副这一处摩擦位置，日常维护只需要定期在螺杆螺纹处涂抹润滑脂，清理V型定位面残留的焊渣、切屑即可，没有复杂的液压、气动元件，在车间供电供气不稳定的野外管路预制现场也可以正常使用。针对不同的作业场景，该结构还可以做快速衍生调整：如果需要适配大管径工件，只需加高拱形立架的高度、更换对应开口尺寸的V型定位块，基座和驱动螺杆都可以沿用原有设计；如果需要集成到自动化产线中，可将顶部的手动螺旋施压组件替换为气动压缸或者液压油缸，保留基座与定位块的安装接口即可完成自动化改造，整套结构的模块化特性让它的适配场景不再局限于单一装夹需求，从五金维修车间的手工管路装配，到管件加工厂的批量切管、坡口加工、焊缝检测工位，都可以基于该三维结构做对应尺寸的落地投产。
