螺杆式手动管夹夹持工装结构

项目分类:工装 发布时间:2022-05-03 ID:617636
  • 螺杆式手动管夹夹持工装结构

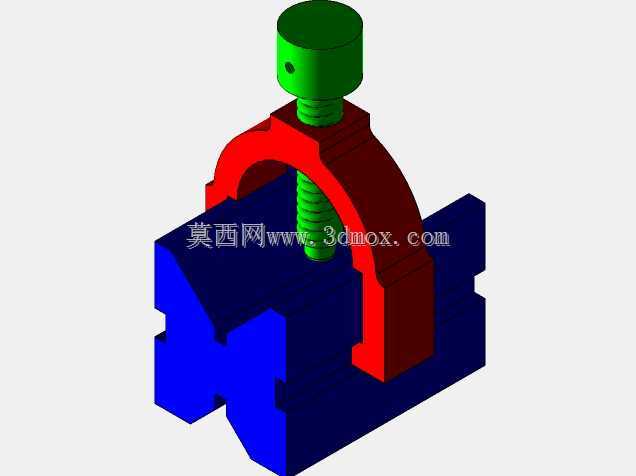

  这套夹持结构围绕现场管件装夹、工位临时固定与小型装配辅助场景展开,整体采用底座承托、拱形架跨接、螺杆竖向施压的布局,区别于普通平口钳的双侧对夹形式,其夹持逻辑更适配圆柱形管件、轴类毛坯以及管路预装工位的固定需求。在设备维修、管路预制、钳工台工位以及小型实验工装中,管件往往存在外圆曲面接触、装夹位置需要快速调整、夹紧后不能压伤管壁等要求,常规台钳的平直钳口容易使圆管受力点集中,出现转动、打滑或表面压痕;该结构通过下部V形承托区域与上部压合件配合,使管件在放置后自然对中,螺杆施加的轴向压力经拱形架传递到压合位置,夹持力方向稳定,操作时只需转动顶部旋钮即可完成锁紧与松开。

  从结构组成看,下部承托件承担定位与安装基准作用,其底部带有阶梯状安装边界,可直接落在钳工工作台、工装底板或设备预留安装面上,侧面的台阶既可以作为定位靠面,也方便通过压板、螺栓进行固定,避免夹紧过程中整体移位。承托件上部开设与管件轮廓匹配的容纳区域,圆管放入后两侧形成支撑,限制其横向滚动。拱形架跨设在承托件上方,两侧立面与底座形成稳定连接,顶部设置螺杆配合孔,使螺杆在旋转升降时保持竖直方向;这种拱形受力路径可将夹紧力闭环传递到底座,减少单侧悬臂带来的变形。顶部圆柱旋钮与螺杆连成一体,旋钮直径大于螺杆外径,操作人员徒手即可施加足够扭矩,旋钮侧部设置横向销孔,在需要更大夹紧力时可插入加力杆,适应不同管径与夹持力要求。

  设计思路上,该结构没有采用复杂的液压或气动元件,而是利用螺纹副的自锁特性保持夹紧状态。螺杆采用梯形或普通传动螺纹的受力思路,旋紧后能够在振动、轻微外力扰动下维持位置,不需要持续外加动力。压合端与螺杆之间可设置活动压块,使压合面在接触管件时具有一定自适应能力,避免因螺杆端部与管壁硬接触造成局部应力集中。对于薄壁铜管、铝管、塑料管等易损件,还可在承托面和压合面增加非金属衬垫,通过增大接触面积降低单位面积压力;对于钢管、圆棒等刚性工件,则可直接使用金属接触面,以获得更高摩擦力和定位刚性。

  外形与安装边界方面,整体高度主要由拱形架和螺杆伸出量决定,宽度方向以底座两侧轮廓为限,操作空间需预留顶部旋钮旋转半径以及侧面管件取放距离。底座下部的台阶结构使其既可以嵌入工作台T形槽区域,也可以平放后用压板压紧;若纳入自动化装配线,可将底座安装孔与工装板孔位对应,作为管路焊接、接头装配、检测定位的手动夹紧工位。螺杆行程决定可容纳工件的直径变化范围,设计时需保证旋钮完全松开后,压合端与下部承托面之间具有足够取件间隙,同时在最小夹持位置时螺杆仍有足够啮合长度,防止脱扣。

  从工程建模角度看,该类结构需要重点关注螺杆与拱形架螺纹孔的同轴度、拱形架两侧连接面的平行度,以及底座承托中心与螺杆轴线的重合度。若螺杆轴线偏离管件中心,夹紧时会产生侧向分力,使管件向一侧推移,影响定位精度。底座与拱形架的连接可采用整体式、螺栓装配式或焊接后加工式:整体式刚性好但加工量较大,装配式便于更换不同跨度拱形架,焊接式适合单件工装但需控制焊接变形。实际应用中,还可根据管径系列更换承托块,使同一套支架覆盖多种规格,减少工装数量。

  该夹持装置的功能重点不在于大吨位夹紧,而在于快速、稳定、可重复地固定圆形工件。它适合管路件倒角、套丝、装配卡套、粘接固化、焊缝定位以及传感器安装前临时固定等工序。操作时工件先落在下部定位面上,初步摆正后旋转顶部旋钮,使压合端接近管壁,再适度加力完成锁紧;加工或装配结束后反向旋松,即可取走管件。整个过程动作路径短,不需要额外动力源,维护点集中在螺纹副润滑和压合面磨损检查,结构直观,制造成本低,适合作为车间通用辅助夹具与教学、建模练习中的典型螺杆夹紧案例。
