无人机机载云台摄像采集模组结构

　　这套机载视觉采集模组的结构搭建，最初是围绕小型多旋翼飞行平台的挂载需求展开的，做结构校核时最先要卡的不是镜头本身的光学参数，而是飞行状态下的挂载边界：整机起飞重量留足余量的前提下，摄像单元连同减震、固定座的总重不能超出云台挂载的额定负载，不然飞行动作里的姿态响应会滞后，遇到阵风扰动时画面果冻效应会明显加重。实际外场作业里，这类模组的使用场景覆盖得很广：农林植保作业时用来同步记录作物长势、喷施覆盖范围，航测巡检时搭载在飞行平台上采集管线、边坡、建筑外立面的影像素材，户外运动航拍时还要兼顾起降阶段的防撞、低空飞行时的气流防护。

　　做结构分层的时候，最先确定的是镜头朝向的安装基准面：模组前端的镜头视场角不能被无人机机臂、起落架遮挡，俯仰方向的转动行程要留够，从水平朝前观测到垂直朝下俯拍的整个转动区间里，所有周边连接件都不能进入视场锥角范围。很多新手做挂载设计时容易忽略起落架的干涉问题，无人机降落缓冲时起落架会产生小幅形变，如果摄像模组的下探尺寸卡得太死，硬着陆瞬间镜头外壳很容易被支臂刮蹭，甚至直接撞击地面。这次的结构里把摄像单元的安装座和云台减震台做了同轴对位，四个减震胶垫的安装孔位完全对称，重心落在减震组的中心线上，飞行过程中电机产生的高频振动会先经过胶垫阻尼衰减，不会直接传递到镜头感光元件上。

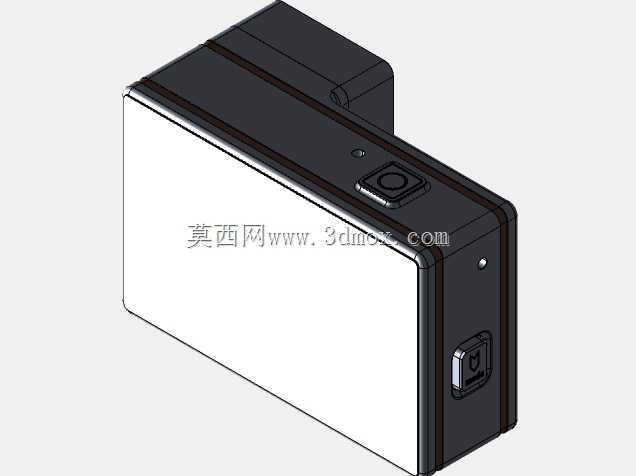

　　模组本身的壳体拆分逻辑也完全按机载工况来：前壳围绕镜头外圈做了环形限位台阶，镜头装配后端面和台阶贴合，既能保证光轴和安装基准面的垂直度，也能避免飞行过程中镜头出现径向窜动；后壳预留了和飞控、图传模块对接的走线空间，线材从壳体侧边的走线槽引出，不会在云台转动时被拉扯弯折。考虑到户外飞行可能遇到小雨、扬尘天气，壳体拼合面做了窄边止口，装配后可以阻挡大部分浮尘和溅水，不用做完全密封就能满足日常作业的防护需求，也不会额外增加密封结构带来的重量。

　　安装边界的尺寸校核要结合飞行平台的挂载架参数来：模组整体的径向宽度要小于两前机臂的内侧间距，避免无人机做偏航动作时机臂磕碰模组外壳；轴向长度方向，镜头前端面要比挂载架的最前端稍向内收，万一发生低空擦碰，最先接触障碍物的是挂载保护架而不是镜头镜片。和摄像单元配合的固定卡扣做了快拆结构，日常转场时不需要拧动多颗螺丝，扳动卡扣就能把模组从云台上取下，方便单独收纳或者更换不同视场角的采集单元。

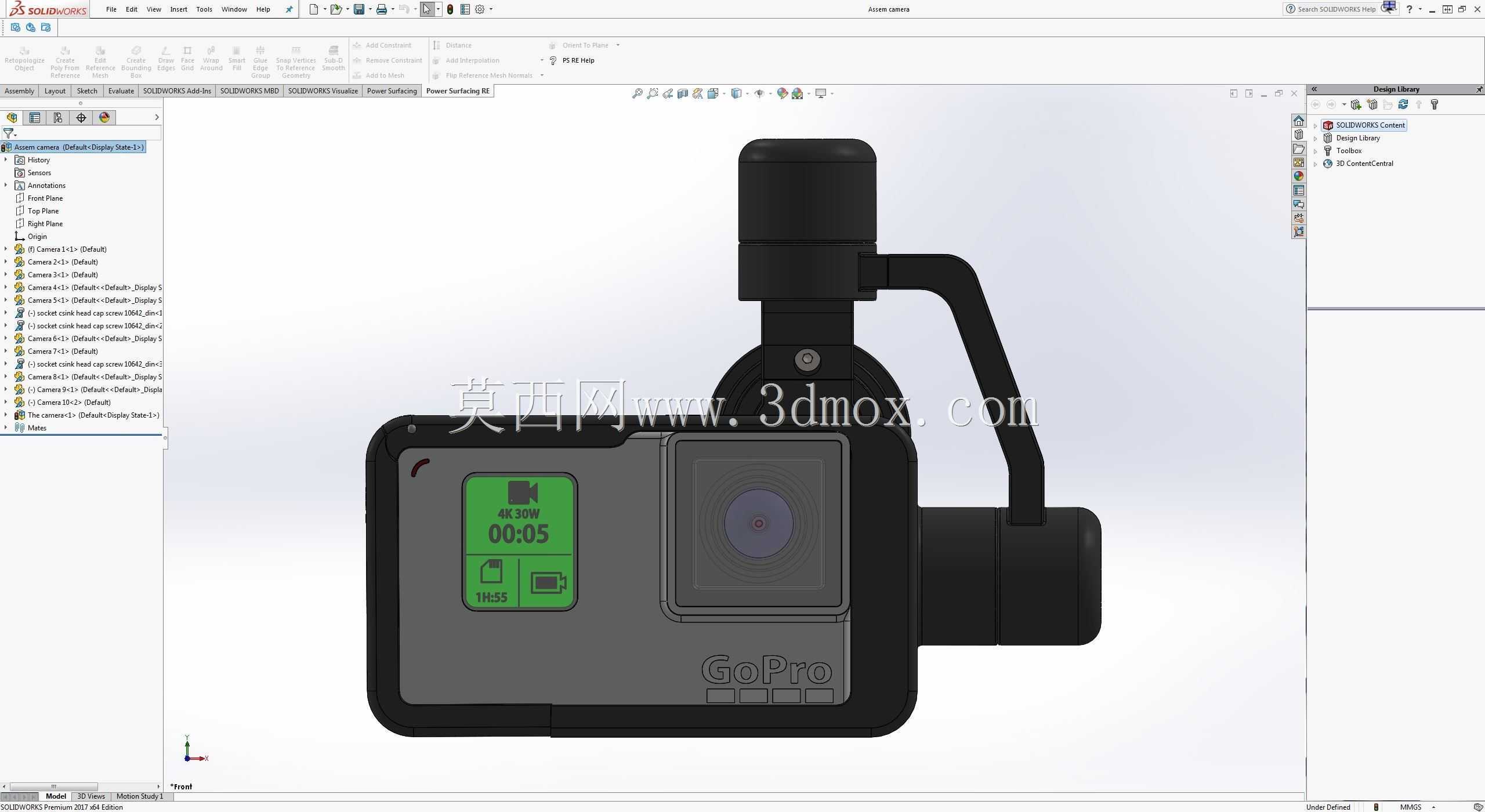

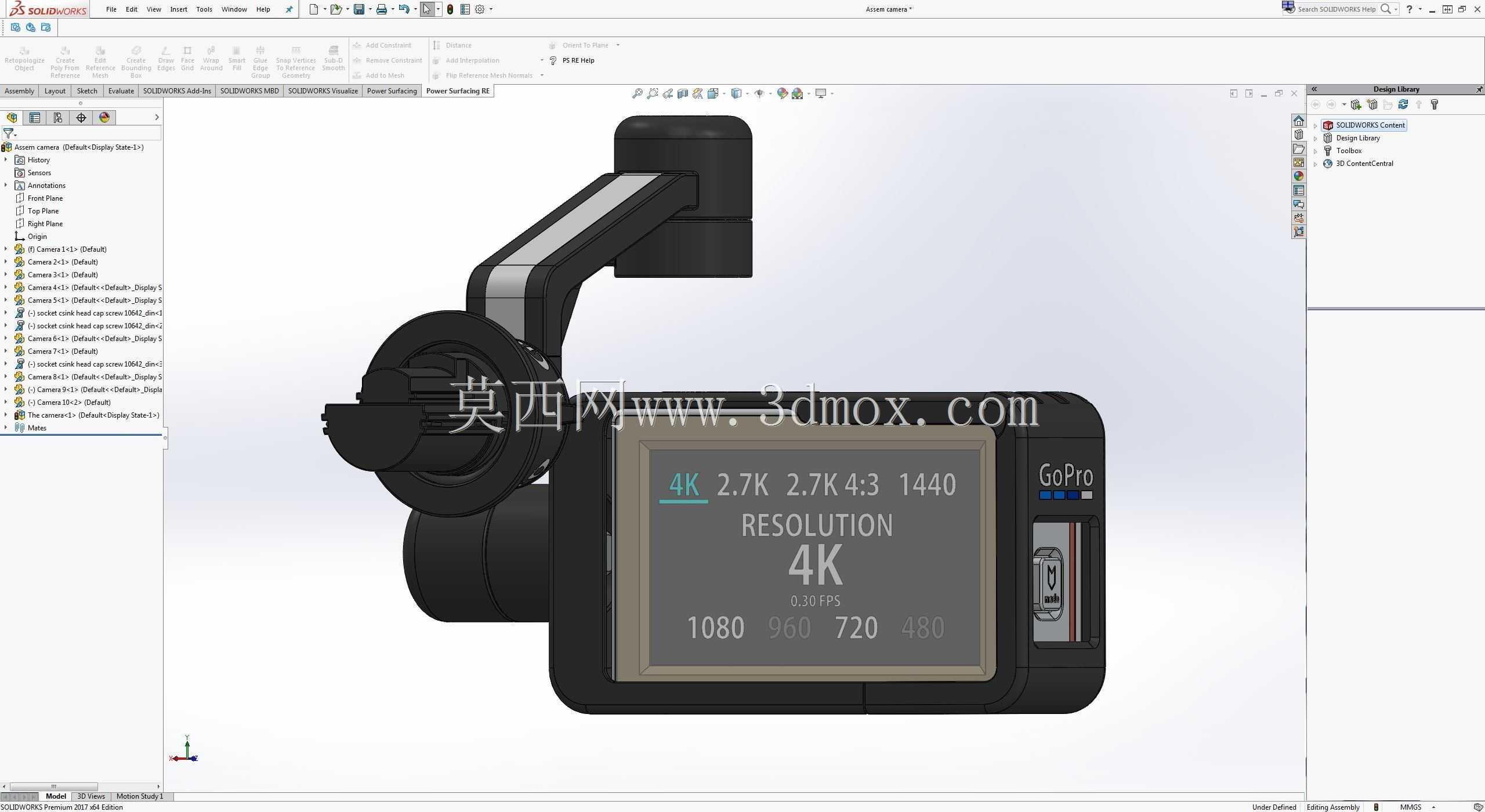

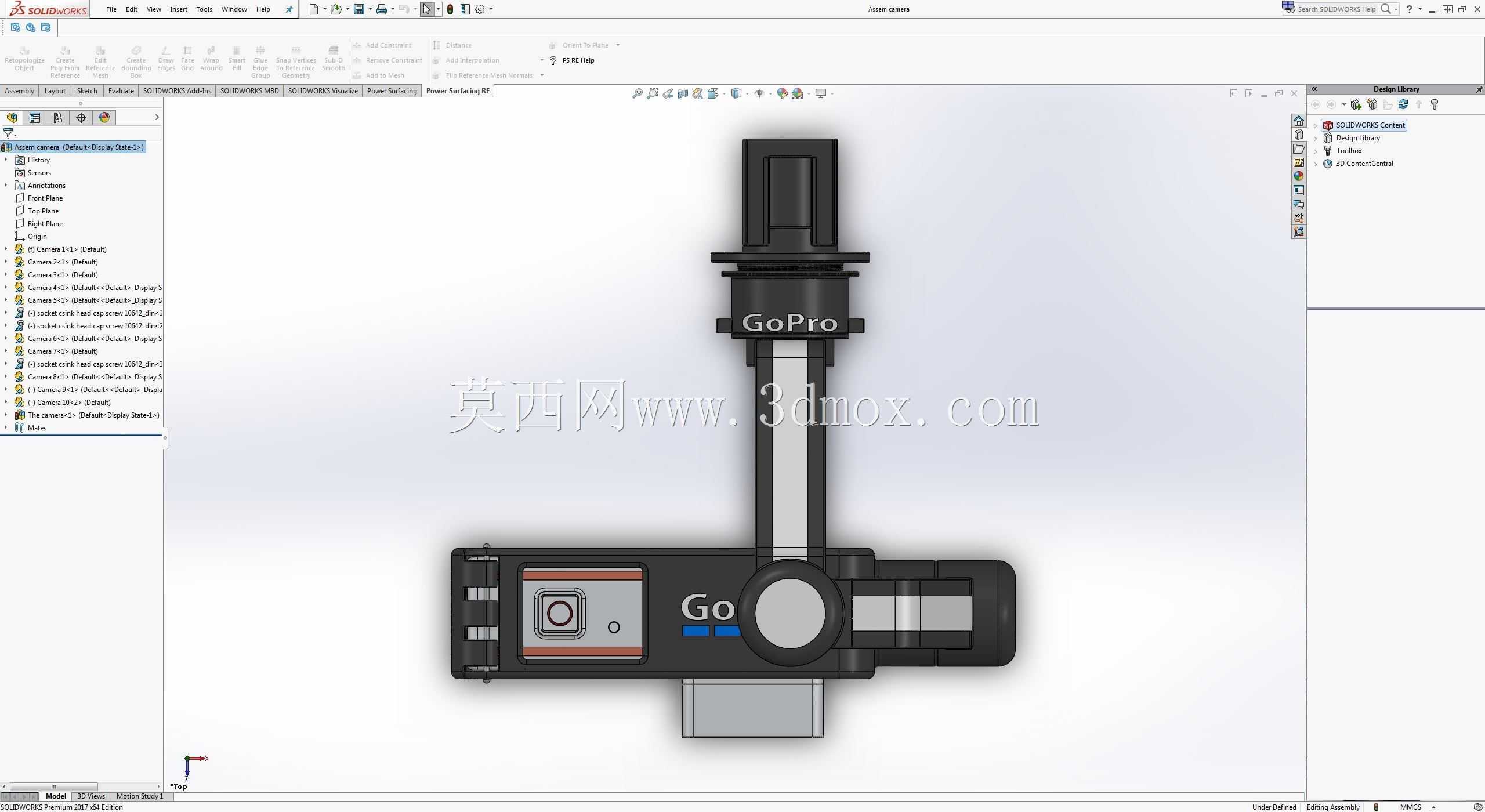

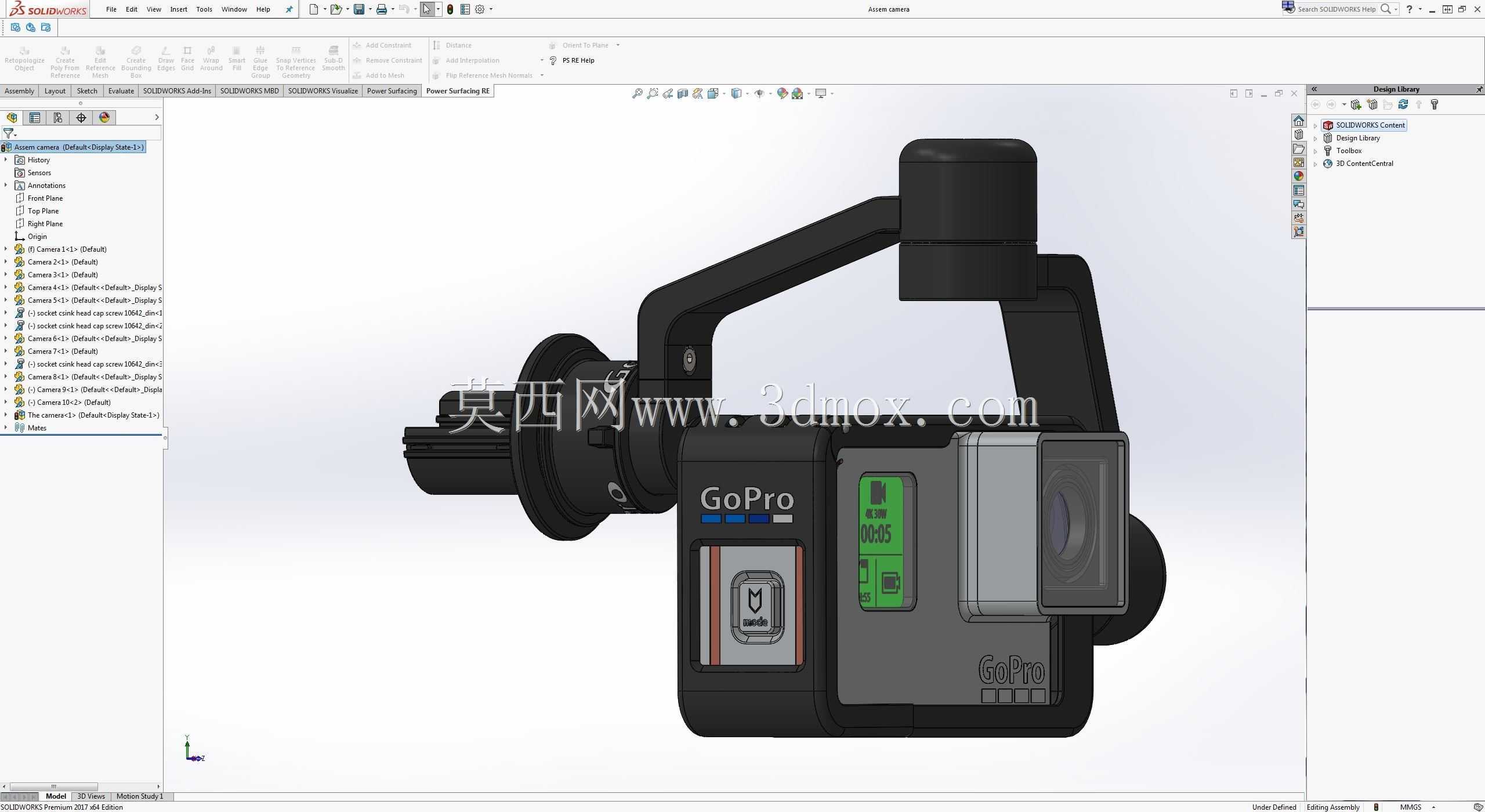

　　结构建模过程中特意把徒手勾勒的初始轮廓和最终 housing 装配体做了适配验证：初始的镜头外形轮廓导入装配环境后，和外壳内壁的间隙均匀控制在1毫米左右，既给壳体壁厚、加强筋留出了布置空间，也不会因为间隙过大导致模组整体尺寸臃肿。壳体内部的加强筋沿着镜头安装座的径向分布，没有在壳体内壁做多余的厚胶位，既保证了起降冲击下的壳体刚度，也把整体重量控制在挂载负载的合理区间内。另外模组后端的接插件位置做了防呆设计，对接图传线材时只有正确方向才能插合，外场快速组装时不会出现插反针脚的问题。针对飞行中可能出现的温差变化，壳体在非视场区域预留了微小的通气间隙，避免高空低温下降过程中镜头内部起雾，同时这个间隙的位置朝下，飞行时雨水不会直接灌进壳体内部。整套结构没有多余的装饰特征，所有外形面要么服务于气动减阻，要么对应安装、防护的实际功能，完全贴合小型无人机机载作业的使用需求。
