GoProKarma航拍无人机机载云台控制盒

　　这套三维结构对应的是GoPro Karma航拍无人机系统中的机载云台控制单元，属于整机飞行平台与影像稳定吊舱之间的核心衔接部件。在实际航拍作业场景里，该部件承担着运动相机挂载、姿态稳定执行以及飞行端影像链路整合的作用，户外跟拍、山地巡线、景区航摄、极限运动记录等工况下，都需要这类紧凑化的机载盒体在有限的机臂安装空间内完成电气与机械的双重对接。

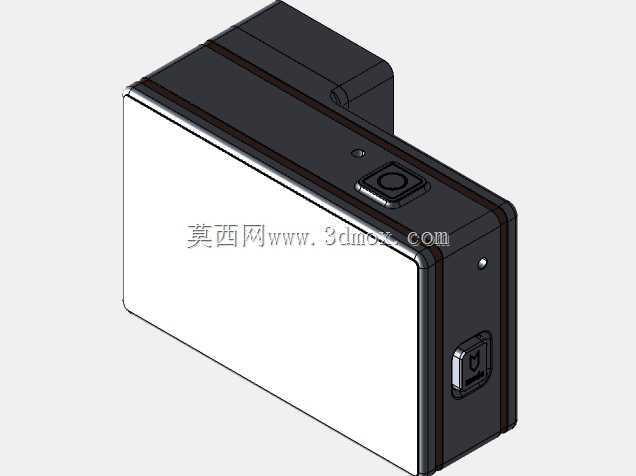

　　从结构布局来看，盒体采用近似长方体的封闭壳体形式，主体正面为大面积平整面板，侧面与顶面通过深色包覆边框形成刚性围合。这种造型并非单纯追求外观，而是兼顾了机载设备对迎风截面、装配基准和内部板卡排布的要求。平整面可用于贴附标识、散热膜或内部主控板的支撑定位，深色边框则在跌落、擦碰时提供外缘防护，避免边角直接受力开裂。顶部设置的凸起安装座用于与无人机云台悬挂机构连接，其位置经过重心校核，使挂载后的相机稳定组件尽量靠近整机振动节点，减少飞行过程中螺旋桨激励传递到成像端的抖动。

　　功能接口方面，盒体侧端布置了带防护轮廓的数据接口，可用于相机通信、固件调试或供电扩展；顶面操作区设有圆形按键与状态指示点位，便于在地面准备阶段完成模式切换、配对确认等操作。接口周围的局部加强筋在模型中通过壳体厚度变化体现，能够抑制插头反复插拔带来的应力集中。对于机载电子产品而言，接口区域往往是维修频次较高的位置，设计中将其置于侧端面而非底面，也避免了起降扬尘、雨水积流直接侵入连接缝隙。

　　设计思路上，该部件遵循消费级无人机轻量化与可维护性并重的原则。外壳分件清晰，主面板、边框、顶部安装座和接口护块之间的装配关系明确，便于后续拆件做注塑模具或小批量CNC验证。内部空间可按功能划分为主控板仓、接线避让区和固定柱阵列，螺丝柱位置靠近壳体边缘，既能提供足够锁附力，又不会在中部大面积面板上造成局部缩痕。由于航拍设备需要长期承受振动，盒体与云台连接处的几何过渡采用圆角和加厚壁面，降低悬臂载荷下的疲劳风险。

　　外形尺寸与安装边界是这类机载件建模时必须重点控制的内容。盒体长度方向主要服务于内部电路板和相机稳定模块的排布，宽度方向受限于云台两轴支架之间的净距，高度方向则要避开无人机机腹折叠后的干涉区域。顶部凸起座不能超出悬挂摇臂的运动包络，否则在云台俯仰或横滚调整时会发生碰撞；侧端接口需预留插头握持空间，实际装配中还要考虑线材最小弯曲半径，避免线束被盒体与支架夹伤。底部与相机快装结构之间应保留水平基准面，使镜头光轴在初始位姿下能够与机身坐标系对齐。

　　从工程应用角度看，该模型可用于无人机组装干涉检查、云台挂架改型、外壳防护设计以及机载电器布局教学。结构工程师在复用此类方案时，需要结合自身飞控板尺寸重新确认内壁加强筋和固定孔位，并根据飞行重量预算选择塑料注塑、碳纤维板材或铝合金铣削等不同工艺。整机测试阶段，还应关注盒体在低温、振动和轻微冲击后的按键手感、接口接触可靠性以及安装座同轴度，这些细节直接影响航拍画面稳定性和外场作业连续性。
