四旋翼航拍无人机整机结构设计

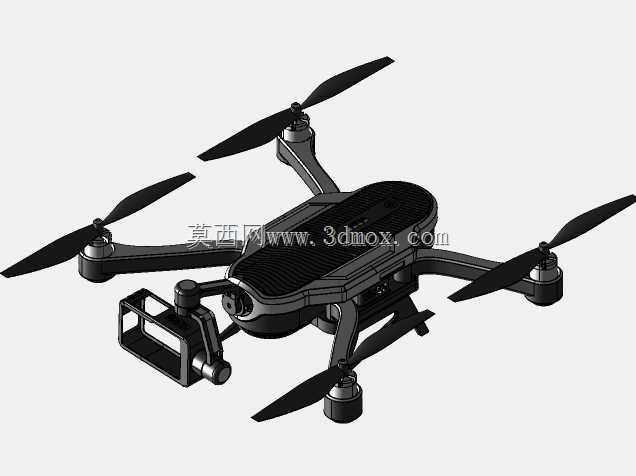

　　这套四旋翼航拍无人机的结构方案，围绕低空影像采集作业的实际使用需求展开，整机采用上下分体式机身壳体配合四组向外伸展的旋翼臂布局，机腹位置预留了标准化的影像设备挂载舱位，前端搭载可调角度的云台支架，可适配运动相机、小型测绘相机等不同载荷，满足户外航拍、场地巡检、农林勘察、小型区域航测等多类低空作业场景的使用要求。

　　从整机布局来看，机身主体采用流线型椭球轮廓，上壳表面做了防滑纹理处理，既提升手持搬运时的握持摩擦力，也能在飞行过程中引导表层气流平顺流过，降低壳体表面紊流带来的飞行阻力。四条机臂从机身中部向斜上方延伸，臂端分别布置旋翼电机安装座，相邻旋翼的旋转平面完全错开，桨叶转动时的气流不会互相干扰，同时机臂的伸展长度经过匹配，在保证旋翼桨尖与机身、挂载云台之间留有足够安全间隙的前提下，尽可能压缩整机对角线尺寸，兼顾飞行稳定性与收纳便携性。机臂与机身的连接位置做了加强过渡结构，避免长期起降振动导致臂根出现应力集中，连接关节处预留了走线通道，动力线缆与信号线缆可从臂体内部穿行，不会外露缠绕桨叶。

　　动力系统的布置充分考虑了飞行配平需求，四个电机安装座的高度、安装角度完全对称，旋翼采用两叶快拆结构，桨夹与电机输出轴的配合面做了定位止口，现场更换桨叶时无需反复调校动平衡。机身下部的起落支撑结构与云台挂载框架整合为一体，框架采用镂空轻量化设计，在保证云台安装刚性的同时尽可能减少不必要的重量，云台支架的转轴预留了俯仰调节的运动空间，作业时可根据拍摄需求调整镜头朝向，起降状态下支架底部的支撑面先接触地面，避免镜头、机身壳体直接磕碰地面。机身内部的舱室做了分区规划，飞控板、电池仓、电调模块各自拥有独立安装位，电池仓设置在机身重心位置，更换不同容量电池时整机重心偏移量控制在极小范围，不会影响飞行姿态控制精度。

　　设计过程中针对实际作业的边界条件做了多处适配：机臂末端的电机座预留了标准安装孔位，可兼容同系列不同拉力等级的动力电机，方便根据载荷重量调整动力配置；机身壳体的拼接边缘设计了卡扣与螺丝组合的固定结构，日常检修内部元器件时可快速拆开上壳，无需拆解整个机架；云台挂载框架的安装孔位采用通用间距设计，除了配套的航拍相机，也可换装小型喊话器、红外测温模块等作业载荷，拓展设备的使用场景。整机的外形尺寸控制在便携收纳的合理区间，机臂可向机身侧方折叠后大幅缩小占用空间，放入常规户外背包即可携带转场，展开作业时只需将机臂锁止到位、装好桨叶即可起飞，不需要复杂的现场组装调试。

　　结构强度层面，所有承力部位的壁厚都按照起降冲击、飞行过载的工况做了校核，臂根、电机座、云台支架这些高频受力位置做了局部加厚与加强筋设计，既避免结构过重影响续航，也能保证常规坠撞、硬着陆场景下不会出现断裂失效。旋翼下方的气流通道全程无突出遮挡物，挂载设备的最高点低于旋翼旋转平面，不会下洗气流产生扰动影响飞行稳定性，整套结构方案兼顾了飞行可靠性、载荷拓展性与户外使用的便携性，可直接作为小型航拍无人机产品开发、作业改装的结构参考。
